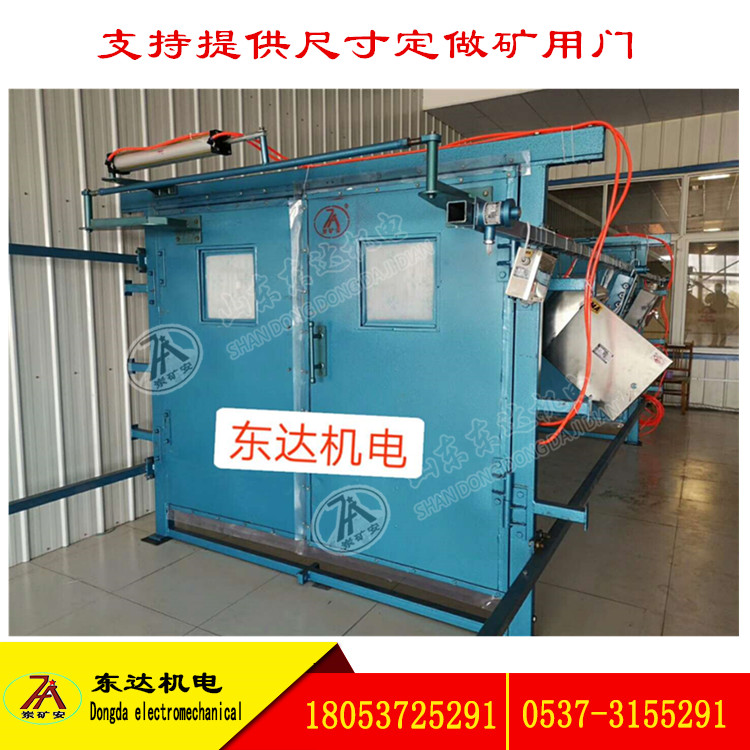

SWM无压自动风门与司控道岔装置媒安厂
SWM无压自动风门与司控道岔装置的使用
SWM无压自动风门在煤矿矿井通风系统中有着特别重要的作用，因为它是一种常用的通风设施，它具有自动启闭，电控闭锁，到位检测，声光报警，防夹人，防夹车功能，该风门具有结构独特，使用简单，安全可靠，开启力小等优点，是传统风门的替代品。SWM无压自动风门实现自动启闭安全可靠等功能
矿用无压风门司控道岔采用PLC自动控制系统
二、功能特点
1、本装置用PLC自动控制系统，采用红外传感器作为监视器，并兼有语言报警，保证行人和车辆顺利、安全通过。
2、控制功能：控制器接收到红外传感器接收器发来的信号，识别后，控制执行机构（气缸、油缸）动作，打开风门；延时7秒后（经PLC可调），自动控制执行机构动作，关闭风门。
3、闭锁功能：当互为连锁的两道风门其中任意一道打开时，控制器控制执行机构闭锁另一道风门，使之不能开启；当打开风门关闭后，控制器自动解锁。
4、手动解锁功能：当出现故障时按下复位按钮，整个控制系统停止工作，此时风门可以手动推开。当故障排除后按下置位按钮，控制系统恢复正常工作。
5、语音提示功能：风门打开时，控制器应控制声光报警箱提示语音信号。
无压风门的安装方法
1,使用固定架将门框门梁，用螺丝固定在一起，测量一下四边形对角线长度是否相等，若不相等，松开螺丝调整
2,固定架平贴导轨，固定架以下的门框埋入地下，要求门框横平竖直，然后砌墙
3,墙体砌完拆除固定架，将门扇挂上，要求门开启灵活。
4,将左右驱动架固定在门扇上，调节连杆的长度，保证门扇同时开启，然后放入驱动架，用开口销固定
5,根据轨道高度调节门扇下部密封板的宽度，
6,用钢丝绳连接配重桶和左驱动，安装时要让钢丝绳横平竖直，往配重桶中加配重使得门扇开启后顺利关闭
SWM全自动无压风门应用光控无压风门效果
无压风门的优点，首先从风门开启力来说，因为无压风门的每组风门是由两扇门组成，所以在实际应用中，在开闭其中一扇风门的时候，不管开闭的方向是怎样的，另一扇风门就一定是异向开闭的，因为这时压力都被释放出去了，所以门很容易的被打开，其实这个力和风压的大小及风压的方向没有关系，无压风门是双面密封，这样漏风量会大大的减小，比较耐用，在开启过程中不会对风门造成损坏，SWM无压自动风门实现自动启闭安全可靠等功能。
