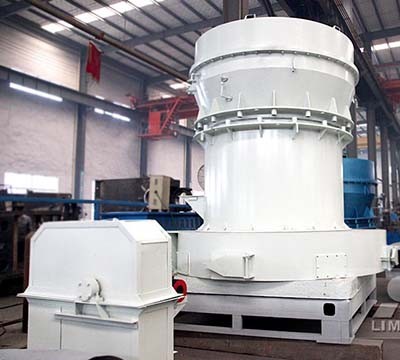

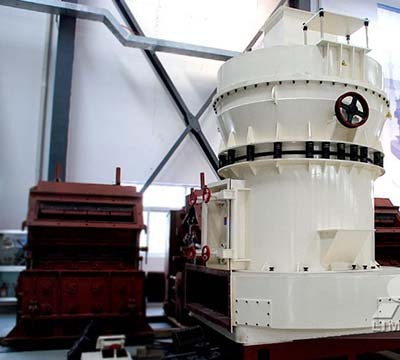

超压梯形磨是采用了梯形工作面、柔性连接、磨辊联动增压等五项专利技术的一款新型、、节能的高细制粉设备。主要适用于冶金、建材、化工、矿山、高速公路、水利水电、耐火材料、钢铁等行业，适宜粉磨莫氏硬度9级以下，湿度10%以下的各种非易燃易爆物料。
应用范围：碳酸钙粉碎加工、石膏粉加工、电厂脱硫、非金属矿制粉、煤粉制备等
物 料：石灰石、方解石、碳酸钙、白云石、重晶石、滑石、石膏、辉绿岩、石英石、膨润土等
产品优势：
1、高降耗的弹性连接
磨辊总成通过拉杆和水平放置的弹簧联接，产生的径向力避免了大块物料对设备的损耗。主机和选粉机的弹性连接，减轻了震动和噪音，提高了设备的使用寿命。
2、选粉装置
高密度高精度的叶轮装置，同等动力下成品产量提高50%以上。节能的离心引风机，大大提高了引风机效率。方便快捷的叶轮调整装置，提高了成品的精度。
3、创新的磨辊磨环设计
多级阶梯状的磨辊和磨环设计，降低了物料下滑速度，延长了物料碾压时间，提高了成品细度和产量。
技术参数：
|
型号 Model |
TGM100 |
TGM130 |
TGM160 |
TGM190 |
|
|
进料尺寸(mm) |
25 |
30 |
35 |
40 |
|
|
成品粒度(mm) |
0.8-0.045 |
0.8-0.045 |
0.8-0.045 |
0.8-0.045 |
|
|
主机转速(r/min) |
130 |
103 |
82 |
66 |
|
|
磨辊 |
数量(Piece) |
4 |
5 |
6 |
6 |
|
直径(mm) |
Φ310 |
Φ410 |
Φ440 |
Φ540 |
|
|
高度(mm) |
170 |
210 |
270 |
280 |
|
|
磨环 |
直径(mm) |
Φ1050 |
Φ1400 |
Φ1750 |
Φ2050 |
|
高度(mm) |
170 |
210 |
270 |
280 |
|
|
电机功率(KW) |
主机功率(KW) |
37 |
75 |
132 |
200 |
|
风机功率(KW) |
37 |
75 |
132 |
200 |
|
|
分析机功率(KW) |
5.5 |
7.5 |
18.5 |
18.5 |
|
|
处理能力(t/h) |
3-8 |
6-15 |
9-22 |
18-36 |
|
|
外型尺寸(mm) |
7325×7521×8200 |
8802×7505×9695 |
13025×7169×8355 |
16000×9400×9300 |
|
|
重量 (t) |
16 |
26.1 |
38 |
50 |
|
|
注：表中处理能力指粉磨石灰石,其产品的通筛率为80%。 |
|||||
工作原理：

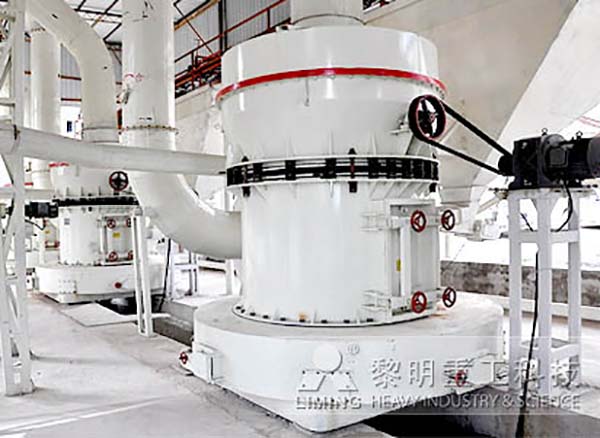

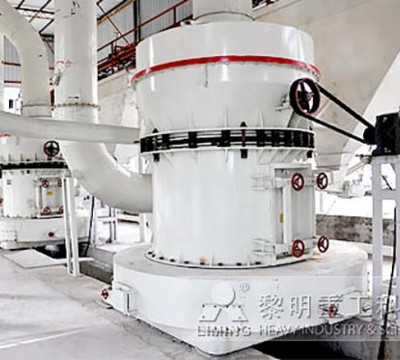

超压梯形磨由主机、高密度选粉机、连接管道、离心引风机、方箱布袋除尘器、破碎机、畚斗提升机、储料斗、电磁振动给料机、电控柜等组成。
大块状物料经颚式破碎机破碎到所需粒度后，由提升机将物料送至储料斗，再经电磁振动给料机将物料均匀定量连续地送入主机磨室内进行研磨。粉磨后的物料被风机气流送入选粉机内进行分级，在选粉机叶轮的作用下，不符合细度要求的物料落入磨室内重新碾磨，符合细度要求的物料则随气流经管道进入旋风集粉器内，进行分离收集，经排料装置排出即为成品粉体。分离后的气流通过旋风集粉器上端回风管进入风机。该系统属于闭路循环系统，并在正负压状态下运行。
