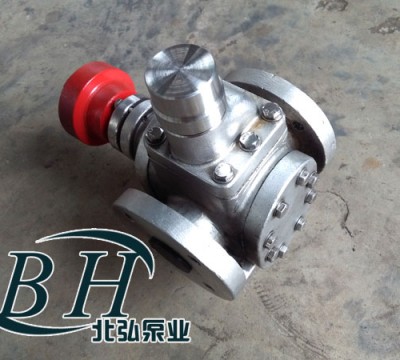

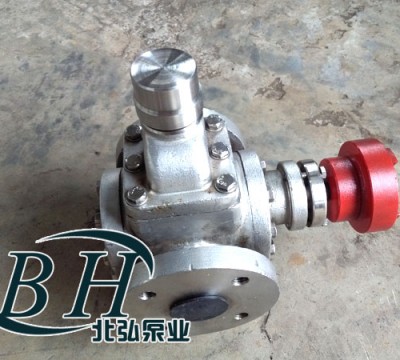

YCB不锈钢圆弧齿轮泵,不锈钢圆弧齿轮泵,圆弧齿轮泵

  YCB系列不锈钢圆弧齿轮泵适用于输送不含固体颗粒和纤维、有腐蚀性、温度不高于150℃、粘度为5~1500cst的润滑油或性质类似润滑油的其他液体。适用于石油化工、食品厂、医药、印染、酿造等行业。

流量范围：≤40m3/h
工作压力：≤0.6MPa
转速范围：≤1450RPM
使用温度：≤150℃
粘度范围：≤1500mm2/s
密封形式：硬质合金机械密封 填料密封
适用范围：石油、化工、涂料、船舶、油脂、医药、染料、食品等行业。

YCB不锈钢圆弧齿轮泵主要有齿轮、轴、泵体、泵盖、轴承套、轴端密封等组成。齿轮采用双圆弧正弦曲线齿形制造。它与渐开线齿轮相比最突出的优点是齿轮啮合过程中齿廓面没有相对滑动，所以齿面无磨损，运转平稳，无困液现象，噪音低、寿命长、效率高。该泵摆脱了传统设计的束缚，使得齿轮泵在设计、生产和使用上进入了一个新的领域。

YCB不锈钢圆弧泵设有安全阀作为超载保护，安全阀全回流压力为泵额定排出压力的1.5倍。也可在允许排出压力范围内根据实际需要另行调整。但注意本安全阀不能作减压阀长期工作，需要时可在管路上另行安装。
YCB不锈钢圆弧泵整机轴端密封设计为两种形式，一种为机械密封，一种是填料密封，可根据具体使用情况和用户要求确定。


YCB不锈钢圆弧YCB不锈钢圆弧油泵的安装和使用

YCB不锈钢圆弧油泵是容积泵的一种，由两个齿轮、泵体与前后盖组成两个封闭空间，当齿轮转动时，齿轮脱开侧的空间的体积从小变大，形成真空，将液体吸入，齿轮啮合侧的空间的体积从大变小，而将液体挤入管路中去。吸入腔与排出腔是靠两个齿轮的啮合线来隔开的。
1、YCB不锈钢圆弧油泵安装前，应检查泵和电机是否受到损坏。
2、YCB不锈钢圆弧油泵和电机安装在底板上，起吊时，吊绳一定要吊在底板的吊环中，吊单泵头时吊在进出口法兰管道上。
3、YCB不锈钢圆弧油泵应固定在牢固的地基上，用螺栓紧固;如果单泵头暗转在机械上，必须选择放在振动最小的地方。
4、泵的进出口管道尺寸应不小于泵进出口尺寸，进油管应采用稍大的管径，进油管应越短越好，弯头应采用弯曲半径较大的，管道上的阀门应采用闸阀以减少阻力。
5、YCB不锈钢圆弧齿轮油泵无需安装底阀，建议在进油管入口处安装金属滤网，滤网有效面积应不小于管道管径面积的二倍，进油管道吸油口处应切成45°斜角。
6、泵轴和电机轴安装应安装同心，当安装同心度不好时，转动就可能使联轴器的螺栓剪短。



YCB不锈钢圆弧齿轮泵技术参数
