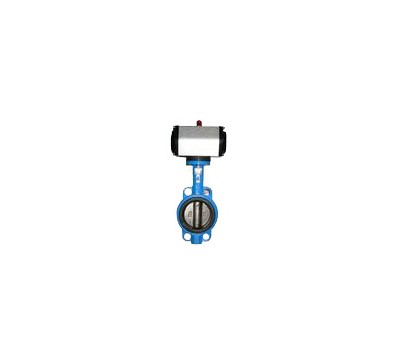

气动蝶阀是双（单）作用气动活塞式执行器与蝶阀组成。连接形式分为对夹式和法兰式两种,其阀座采用橡胶、氟橡胶和不锈钢堆焊，从而很大程度的提高了其适用范围。对夹式气动蝶阀具有结构简、体积小、重量轻等优点。气动活塞式执行器采用低摩擦材料，缸体内外表面经硬质阳极氧化防腐处理，大大提高了气缸的使用寿命。气动蝶阀使用性能**，广泛的用于石化、冶金、电力、轻工、医药等工业部门。
蝶阀安装时，先关闭阀门，后进行安装，以防止碰伤蝶板密封面。两管道法兰而应平行，使得装紧后阀门和管道法兰接触压力平均。管道法兰内孔不宜过大，保证不大于5mm，以防压板受压位置不对而变形失效。
工作原理
当气动执行器与电路和系统气源接通后，空气通过管道A或B管进入A缸（B缸）推动活塞向一端运动，从而带动旋转轴和球芯转动90°。
□气动执行器顶部连动可视器，当绿色标志指向“开”字时标志阀门开启。
□回信器信号灯绿灯亮时阀门处在开启位置，而红灯亮时阀门处在关闭位置。
□**可调节阀门管道流量。
气动执行器主要技术参数
气动执行器
型号
QW系列、AT系列、AW系列
气源压力
0.4 ～ 0.8 MPa
*回转角度
90°～92°
回信器
AC220V AC110V DC24V
控制信号
电信号：0～0Ma 4 ～20Ma 气信号：0.02 ～0.1 MPa
控制气源
洁净、干燥压缩空气
工作温度
-20℃ ～ +90℃
主要性能规范
名称
型 号
公称压力
PN（MPa）
试验压力Ps（MPa）
工作温度
（℃）
适用介质
壳体
密封
气动橡胶蝶阀
D67（4）1X-10
1.0
1.5
1.1
-20～80
淡水、污水、空气、蒸汽
气动衬四氟蝶阀
D67（4）1F-10C
1.0
1.5
1.1
≤150
腐蚀性介质
气动硬密封蝶阀
D67（4）3H-10C
1.0
1.5
1.1
≤300
水、油类、酸类、煤粉等
阀体主要零件材料
零件名称
阀体
阀板
阀座
阀杆
填料
支架
连接轴
气动橡胶蝶阀
铸铁、铸钢、不锈钢
铸钢（镀铬）
丁晴橡胶
2Cr13
柔性石墨
铸钢
铸钢
气动衬四氟蝶阀
铸钢、不锈钢
不锈钢、聚四氟
聚四氟
2Cr13
气动硬密封蝶阀
铸钢、不锈钢
不锈钢
不锈钢堆焊
2Cr13
气动执行器主要部件材料
零件名称
缸体
端盖
活塞
轴
O型圈
指示轴
螺栓
QW系列
AT系列
铝合金型材
（硬质阳极氧化）
压铸铝合金
（环氧树脂喷涂）
压铸铝
钢
（镀镍磷合金）
NBR
ABC
SUS304
AW系列
铸钢
（硬质阳极氧化）
压铸铝
钢
（镀镍磷合金）
NBR
ABC
SUS304
