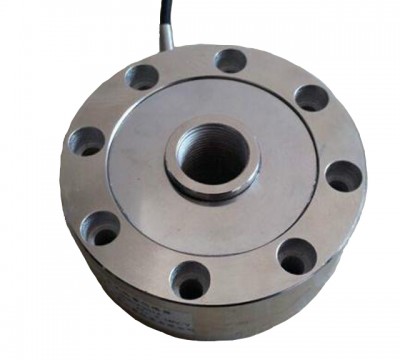

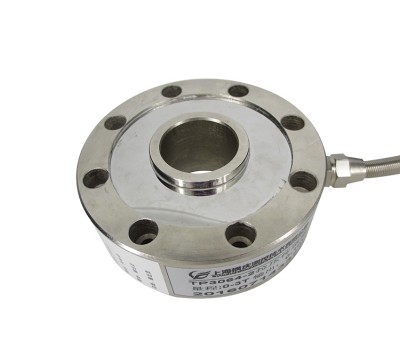

TP3065轮辐张力压力传感器
将待称重物体放置在轮辐式传感器上，轮辐上的电阻应变片产生变形，称重传感器按一定的函数关系将重量转换为相应的mV级电信号，该信号经前置放大、滤波、A/D转换等处理后直接在显示屏上显示物体重量。
产品特性
1.精度高。
2.低的高度。
3.高的稳定性。
4.抗偏载能力强
5.结构简单，安装方便
产品应用
适用于电子地秤、料仓秤、轨道秤、台秤、汽车秤、料仓液位的测控等。
产品参数
|
技术参数 |
|||
|
量程 |
0-300T |
输入阻抗 |
725 ± 25 Ω |
|
灵敏度 |
2 mv/V |
输出阻抗 |
700 ± 1Ω |
|
综合精度 |
0．05 %F·S |
绝缘阻抗 |
≥ 5000 MΩ |
|
蠕变 |
±0．02 %F·S/30min |
激励电压 |
9～ 15 VDC |
|
非线性 |
±0．05 %F·S |
工作温度范围 |
-20 ～ ﹢70℃ |
|
滞后误差 |
±0．05 %F·S |
允许过负荷 |
150 %F·S |
|
重复性误差 |
±0．05 %F·S |
密封等级 |
IP67 |
|
零点温度系数 |
±0．02 %F·S/10℃ |
材质 |
合金钢 |
|
输出温度系数 |
±0．02 %F·S/10℃ |
输出 |
4～20mA 0～5V;0～10V |
|
量程（t） |
ΦA |
L |
H |
ΦB |
ΦD |
ΦE |
M |
|
0-1-2 |
72 |
24 |
24 |
58.8 |
5.3 |
9.7 |
M12*1.75 |
|
3-5 |
104.7 |
34.8 |
31.8 |
88.9 |
6.5 |
11 |
M16*1.5 |
|
10 20 30 |
125 |
45 |
40 |
105 |
9 |
14.5 |
M30*2我们的标准国标应该为M30*3.5 |
|
50 |
143 |
57.5 |
51 |
117 |
10.5 |
17 |
M40*1.5 |
|
100 |
186 |
83 |
70 |
163 |
13 |
20 |
M48*5 |
|
200 |
260 |
125 |
120 |
221 |
22 |
32 |
M64 国标 |
|
300 |
280 |
125 |
120 |
240 |
22 |
32 |
M80 |
|
|
根据客户需要的尺寸特定 |
||||||
