HD41H定压止回阀的开启压力可以通过改变弹簧预紧压缩量来进行调节。但每一根弹簧都只能在一定的开启压
力范围内工作，超出了该范围就要另换弹簧。这样，同一公称压力的阀门就按弹簧设计的开启压力调整范围划分为
不同的工作压力级。
详细说明
一、概述

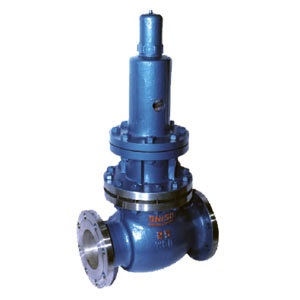

HD41H定压止回阀是上海维旺迪阀门通过多年积累的经验开发的一种利用弹簧调节的升降式或旋启式止回阀，可用
于各类机泵集中控制的管路上，防止介质倒流，本阀结构简单，试用可靠。不需要人操作的，它通过介质倒流实现
自动操作，即产生可能对管路系统有破环作用的“水锤”现象。水锤是压力管道中瞬变流动的一种压力
波，它是由于压力管道中流休流速的变化 而引起的压力升高或下降的水力冲击现象。已广泛使用于石油、化工、
电力、水利、轻工业等部门。
二、结构特点与作用
本阀由升降式止回阀与弹簧组成，依靠阀瓣自身的重量、弹簧的作用力及介质压差关闭阀门，防止介质倒流。
当调松调压螺栓，使弹簧处于自由状态时，阀体内的介质通过阀瓣时，阀瓣可绕销轴作旋启运动，介质通过液压缸
下盖孔进入活塞下部，将阀杆顶起;当弹簧处于压缩状态时，通过活塞将阀杆向下方与摇杆接触，限止阀瓣的运动。
定压止回阀就是定压调节的。安全阀代替不了的，结构完全不一样。定压止回阀，有自己的独特结构，其功能
是安全不能代替的。是起到快速逆止介质回流的作用。是安全没有这个功能去代替这90度止回的作用。很多中间商认
为安全阀是可能代替，错了，真正的定压止回阀结构是与安全阀有天大的差别，外形与结构是不同的。只有了解就会
明白。定压止回阀其密封性是安全阀代替不了的第一点。其结构启闭的快速性，这是第二点。外形的美观性，这是第
三点。随管网压力变化，可随时调节阀的压力，这是第四点。这些要点是最基本的不同之处。
定压止回阀的内部结构是成90度阀瓣旋转与阀体密封的。其密封难度之高。其中受力点也很独特，有自我收压
及自动开启，通过管网介质的使用力来启闭。采用了高迩达原理,高迩达的平衡调压原是的公式来稳定阀在一定压力下
开启及关闭阀的状太。也是此阀最关件的定理.是出口压力大于进口压力差时，形成压力差来防止介质回流。特别是油
品类介质。定压止回阀使用很广，可使用于城市建设、化工、医药、电站等 等 很多领域。
三、使用说明
1.使用本阀时，先要检看与清洗阀内杂物。
2.检查阀体上零部是否有松动或已遗失。
3.作用本阀时，检看阀体上进出标致。不能私自拆卸阀门，如要拆卸，必须在专业人员的指导下。
4.本阀在作业时，压力不要过高一般使用0.3~0.4MPa。
5.作业时注意作用的压力不要过快，使本阀起不到密封的作用。要再次使用时压力调为0MPa，使弹簧回复后再次加压。
6.如何有使用不符合要求，后果自付。
7.要定期检看阀门。
四、主要结构尺寸、连接尺寸
DN L D D1 D2 b f Z-?d H
25 160 115 85 65 16 2 4-14 280
32 180 135 100 78 18 2 4-18 320
40 200 145 110 85 18 3 4-18 350
50 250 160 125 100 20 3 4-18 400
65 265 180 145 120 22 3 8-18 410
80 280 195 160 135 22 3 8-18 450
100 300 230 190 160 24 3 8-23 480
125 325 275 220 188 28 3 8-25 520
150 350 300 250 218 30 3 12-25 580
200 400 360 310 278 34 3 12-30 640的开启压力可以通过改变弹簧预紧压缩量
来进行调节。但每一根弹簧都只能在一定的开启压力范围内工作，超出了该范围就要另换弹簧。这样，同一公称压力
的阀门就按弹簧设计的开启压力调整范围划分为不同的工作压力级。
详细说明
阿
一、概述
HD41H定压止回阀是上海维旺迪阀门通过多年积累的经验开发的一种利用弹簧调节的升降式或旋启式止回阀，可用于
各类机泵集中控制的管路上，防止介质倒流，本阀结构简单，试用可靠。不需要人操作的，它通过介质倒流实现自
动操作，即产生可能对管路系统有破环作用的“水锤”现象。水锤是压力管道中瞬变流动的一种压力波，
它是由于压力管道中流休流速的变化 而引起的压力升高或下降的水力冲击现象。已广泛使用于石油、化工、电力、
水利、轻工业等部门。
二、结构特点与作用
本阀由升降式止回阀与弹簧组成，依靠阀瓣自身的重量、弹簧的作用力及介质压差关闭阀门，防止介质倒流。
当调松调压螺栓，使弹簧处于自由状态时，阀体内的介质通过阀瓣时，阀瓣可绕销轴作旋启运动，介质通过液压缸下
盖孔进入活塞下部，将阀杆顶起;当弹簧处于压缩状态时，通过活塞将阀杆向下方与摇杆接触，限止阀瓣的运动。
定压止回阀就是定压调节的。安全阀代替不了的，结构完全不一样。定压止回阀，有自己的独特结构，其功能是
安全不能代替的。是起到快速逆止介质回流的作用。是安全没有这个功能去代替这90度止回的作用。很多中间商认为
安全阀是可能代替，错了，真正的定压止回阀结构是与安全阀有天大的差别，外形与结构是不同的。只有了解就会明
白。定压止回阀其密封性是安全阀代替不了的第一点。其结构启闭的快速性，这是第二点。外形的美观性，这是第三
点。随管网压力变化，可随时调节阀的压力，这是第四点。这些要点是最基本的不同之处。
定压止回阀的内部结构是成90度阀瓣旋转与阀体密封的。其密封难度之高。其中受力点也很独特，有自我收压
及自动开启，通过管网介质的使用力来启闭。采用了高迩达原理,高迩达的平衡调压原是的公式来稳定阀在一定压力下
开启及关闭阀的状太。也是此阀最关件的定理.是出口压力大于进口压力差时，形成压力差来防止介质回流。特别是油
品类介质。定压止回阀使用很广，可使用于城市建设、化工、医药、电站等 等 很多领域。
三、使用说明
1.使用本阀时，先要检看与清洗阀内杂物。
2.检查阀体上零部是否有松动或已遗失。
3.作用本阀时，检看阀体上进出标致。不能私自拆卸阀门，如要拆卸，必须在专业人员的指导下。
4.本阀在作业时，压力不要过高一般使用0.3~0.4MPa。
5.作业时注意作用的压力不要过快，使本阀起不到密封的作用。要再次使用时压力调为0MPa，使弹簧回复后再次加压。
6.如何有使用不符合要求，后果自付。
7.要定期检看阀门。
四、主要结构尺寸、连接尺寸
DN L D D1 D2 b f Z-?d H
25 160 115 85 65 16 2 4-14 280
32 180 135 100 78 18 2 4-18 320
40 200 145 110 85 18 3 4-18 350
50 250 160 125 100 20 3 4-18 400
65 265 180 145 120 22 3 8-18 410
80 280 195 160 135 22 3 8-18 450
100 300 230 190 160 24 3 8-23 480
125 325 275 220 188 28 3 8-25 520
150 350 300 250 218 30 3 12-25 580
200 400 360 310 278 34 3 12-30 640
