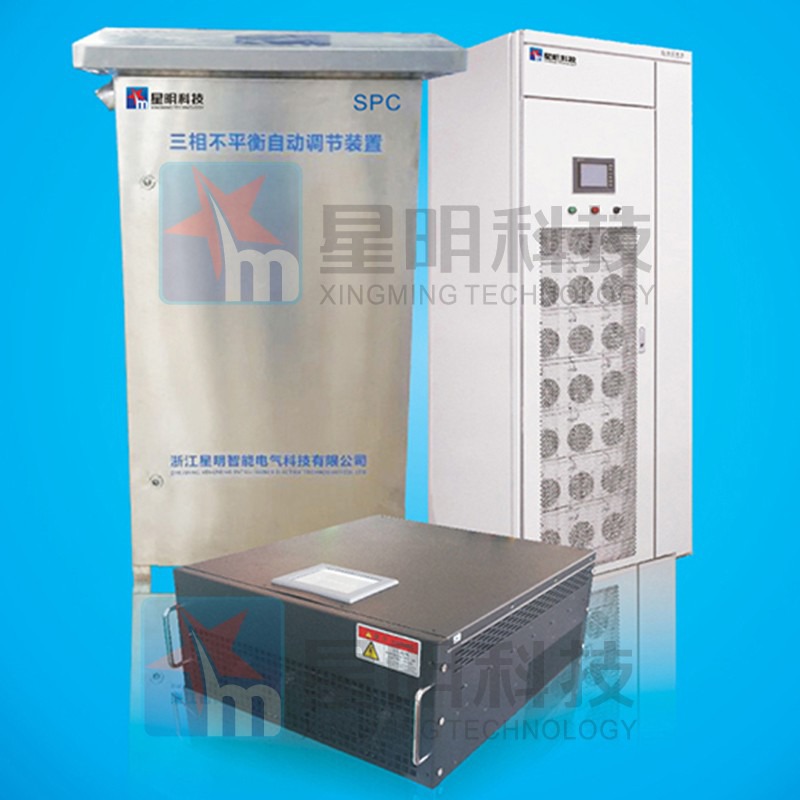

SVG无功补偿工作原理产品特性
1.模块化设计，任意模块故障不会影响其它模块的正常工作，极大提高了整机设备的可靠性；
2.无功补偿可使功率因数达到1；
3.采用滑动窗迭代DFT检测算法，计算速度快，瞬时响应时间小于0.1ms,装置补偿全响应时间小于10ms；
4.在现场的CT接线位置可任选负载侧或电网侧采样；
5.在现场可与任意LC无源设备并联，而不会发生谐振；
6.采用可靠的限流控制环节，当系统中的待补偿电流大于有源滤波器的装置容量时，装置能够自动限流在100%容量输出，维持正常工作，不会出现过载烧毁等故障；
7.主电路采用三桥臂的三电平结构，输出波形质量高，开关损耗低；
8.采用高清晰7英寸触摸屏，操作方便，屏幕实时显示系统和装置运行参
数，具有故障报警及追忆功能；采用FPGA作为控制芯片和DSP芯片做算法处理，并行运算，运算速率远高于单个DSP控制方式，通信延迟小，响应速度更快，且烧结程序后FPGA等同于硬件电路，抗干扰能力极强，不会出现程序跑飞的故障；
9.SVG无功补偿输入端按照二级防雷设计，装有可靠的浪涌保护装置，在发生雷击时起到保护作用，不损坏设备；
应遵循的主要标准
1.IEC439—1《低压成套开关设备》。
2.IEC—129《交流隔离开关和接地开关》。
3.GB1208《电流互感器》。
4.GB11032《交流无间隙金属氧化物避雷器》。
5.GB8287《交流支瓷绝缘子》。
6.GB7251《低压成套开关设备》。
7.GB4208—2008《外壳防护等级IP代码》。
8.GB50227—2008《并联电容器成套装置设计规范》。
9.GB12747—2004《自愈式低电压并联电容器》。
10.DL/T842-2003《低压并联电容器装置使用技术条件》。
11.DL/T1216-2013《配电网静止同步补偿装置技术规范》
12.ISO9001、2008质量认证。
使用环境条件
产品安装场所：户内
环境温度：高温度：+40℃
低温度：-10℃
海拔高度：< 1000m。
日平均相对湿度：不大于95%；
月平均相对湿度：不大于90%。
地震烈度不超过8度。
户内环境污秽等级：Ⅱ级
技术指标
1.无功补偿模块额定电压：0.4kV。
2.额定频率：50Hz。
3.户外安装，模块容量按40%配置。
4.适应环境温度：－40℃～＋50℃。
5.过电压能力：无功补偿模块可在1.1倍的额定电压下长期运行。
6.过电流能力：无功补偿模块可在1.3倍的额定电流下长期运行。当系统中的待补偿电流大于无功补偿装置容量时，装置能够自动限流在100%容量输出，维持正常工作，不会出现过载烧毁等故障；
7.实际补偿容量不低于额定补偿容量的95%。
8.补偿器保护措施齐全，能在外部故障或停电时自动退出工作，送电后能自动恢复运行，无功补偿装置自动运行。
9.装置外壳可导电部分均应有良好接地联接。
10.防锈处理及表面涂漆要求安全、防护及安全标志要求及其它技术条件等应符合相关标准规定。
11.无功补偿装置要求采用三电平技术，模块化设计思路，所有的主要功能要求在一个模块内实现，置至少应具备：三相负荷自动平衡调节功能，谐波滤除功能，动态、双向、连续调节无功功率功能，既可以补偿感性无功，又可以补偿容性无功，无功补偿容量保证连续调节与平滑输出，装置目标功率因数值可以设置在双向范围内任意值，在补偿容量足够的条件下，可以保证补偿后的平均功率因数接近于1。
12.无功补偿模块使用寿命≥1年。
13.采用滑动窗迭代DFT检测算法，计算速度快，瞬时响应时间小于0.1ms,装置补偿全响应时间小于10ms；
14.主电路采用三桥臂的三电平结构，输出波形质量高，开关损耗低；
15.SVG无功补偿输入端按照二级防雷设计，装有可靠的浪涌保护装置，在发生雷击时起到保护作用，不损坏设备；
16.IGBT采用进口三电平模块3倍余量，容量需要考虑冗余，冗余量不少于60%。
17.装置具有中文液晶显示器和操作键的人机界面，可进行参数设置、状态改变、信息查看等操作，并能显示运行状况、测量数据、故障报警等电能质量全界面信息。
18.装置支持多模块并联使用，当单个模块容量不够时，可采用多个模块并联使用以增加调节电流的容量。
