随着电力行业的迅猛发展，电力行业大量设备的投入，尤其是SF6电器设备的不断增加，对SF6电器设备的安装调试和检修维护的要求越来越高.为了适应市场的需要，加上本公司多年从事SF6电气设备的试验、检测以及相关的专业技术经验的积累，并借鉴国外最先进的SF6电气维护设备技术，开发出具有独立产权的GDQC系列抽真空充气装置，抽真空充气装置主要用于电气设备制造部门生产使用，同时适用于35kV~220kVGIS开关的现场安装和维护使用。

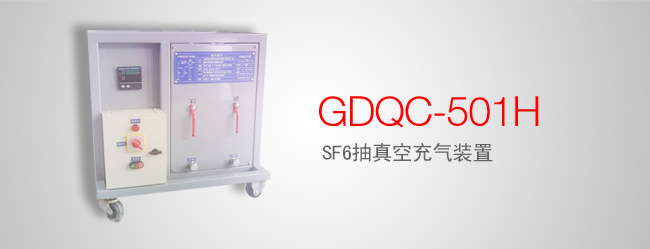

GDQC-501H SF6抽真空充气装置主要用于35kV~220kV瓷柱式SF6断路器、互感器及其它SF6电器的安装、运行、维护时抽真空、真空度测定等。GDQH-501 是一种紧凑的SF6气体充气抽气装置，整个充气和抽真空装置装在一个非常坚固的金属车架上，即使在碎石路面也能行走自如。
产品组成：- 真空泵，连续24小时运转不发热不掉真空度
- 指针式真空计
- 调节阀
- 输气管
- 维护SF6断路器的必须的阀门
- 仪表控制部件
产品特点
- 可对SF6电器进行快速抽气，密封性好
- 可对SF6电器进行快速充气,效率高
- 充气方式灵活，可调压充气
- 定制的相序保护装置，耐压高达 500V, 极大提高可靠性
- 采用风冷、移动式，可在无水源情况下使用。
- 三相五线制电源，整机配置漏电保护器
- 手推移动式结构，紧凑坚固，适应各种恶劣环境
- 球阀采用美国 swagelok 工作原理，密封元件具有自动补偿性能。
- 球阀应用于真空、压力工况，确保真空压力两不漏
- 优质脚轮，便于移动，不伤害地面。
- 整机功能全、体积小、重量轻、耗能少、噪声低
- 采用指针式真空计，性能稳定真空度便于读取，测量精确
- 全自动防回油系统
- 性能可和国外知名品牌媲美
- 可定制1台真空泵同时抽3个气室，移动灵活，操作简便，密封性好
- 可配合进行SF6露点，纯度、分解产物以及检漏和年漏率等测试功能
产品参数
| 型 式 | 手推移动式 |
| 旋片式 真空泵品牌 | 2xz-15B |
| 冷却方式 | 真空泵采用风冷式可长期运行 |
| 移动型式 | 人力移动（轻型） |
| 工作原理 | 高压球阀，真空计辅助真空泵抽真空 |
| 抽速 (m 3 /h ） | 55 |
| 设备极限真空 ( 绝对压力 Pa) | 10 |
| 抽真空初压力 | 53kPa |
| 抽真空终压力 | 30 Pa |
| 回充速率 | 5m/h |
| 真空计量方式 | 指针 式真空计 |
| 真空计测量范围 | 0-10 3 pa |
| 年泄漏率 | ≤1% |
| 工作环境温度 | 上限： +40℃ 下限： +5℃ ， -10℃ ， -30℃ |
| 噪声 | ≤60dB 声压级 |
| 电源 | 交流三相 / 四芯制 380V ＋ 10% ， 50Hz |
| 功率 (KW) | 1.5 |
| SF6 专用球阀 | 高压真空两用球阀（ 13.5MPa, 无泄漏） |
| 抽真空接口 | M27×1.5 三 路可选 |
| 出厂配用钢丝编织橡胶软管 | M27×1.5×10 米一根 |
| 重量 (Kg) | 66 |
