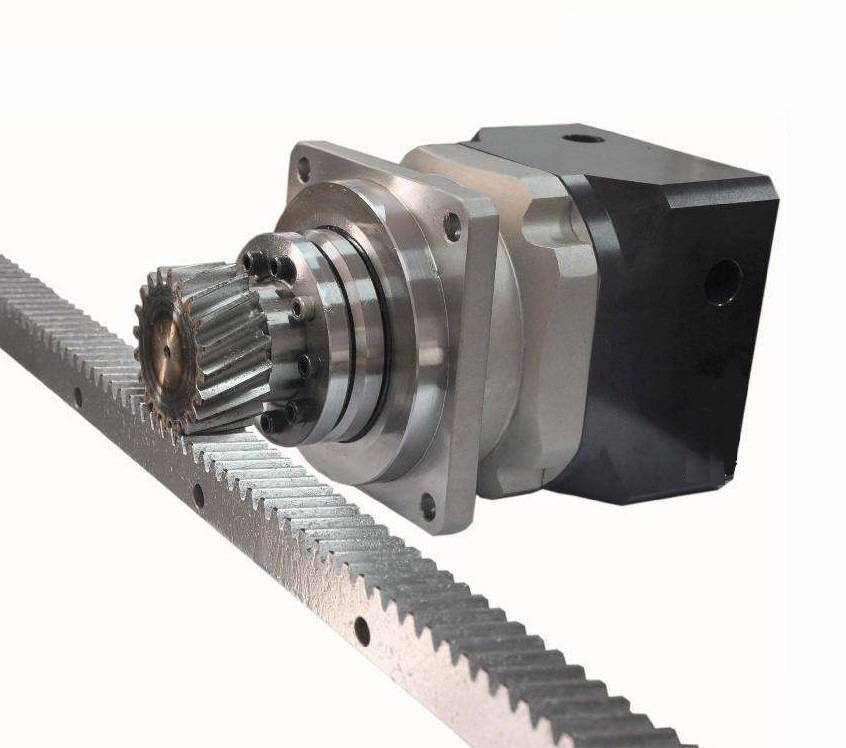

北京佩思曼公司可以承接磨齿齿条加工,非标齿条订做。
磨齿齿条的齿面粗糙度小于Ra0.8,因此移动噪音很小,小于45分贝,高精度设备,推荐研磨齿条(恒温磨制齿条,磨削齿条)系列。
磨齿齿条的齿距误差小于0.005mm,运动非常平稳,无异动振动,研磨齿条的齿面高速移动稳定。
精密齿条的精度等级分为:DIN4,DIN5,DIN6,DIN7,DIN8等几个等级,齿面又可分为软齿面和硬齿面。
其中7级以上齿条不需要磨齿,7级(含)以下齿条需要磨齿加工。
我公司可以磨齿加工5级以上精密齿条,研磨齿条等,齿面淬火以后,磨齿加工。
研磨齿条齿面硬度HRC60(渗碳淬火);并可做防锈处理。
研磨齿条模数计算参考:
精密齿条设计中,齿条模数M是重要的参数,模数决定了齿条的价格高低,直接关系制造齿条的成本。
首选需要根据移动工件的加速度a,移动部件的重量m,计算出齿条推力F,F=ma;
根据F对照齿条强度手册(欢迎来电索要)选择合适的磨齿齿条模数;
根据不同的磨齿齿条模数,速度,配比,选择合适的齿轮齿数,根据齿数计算移动速度,可推算驱动电机功率。
根据扭矩选择电机功率,选择合适的电机,确定接口尺寸。
数控机床齿条,机器人齿条,立体库齿条,自动化机械齿条,均可以参考如上方法齿条模数计算。
精密齿轮齿条参数与相关计算说明:齿轮齿条的基本术语有模数、压力角、齿数等。
ISO(国际标准化机构)规定,表示齿轮大小的单位使用模数M,齿距为P。
研磨齿条模数M=1(P=3.1416)
研磨齿条模数M=2(P=6.2832)
研磨齿条模数M=4(P=12.566)......
研磨齿条模数乘以圆周率即可得到齿距(P),齿距是相邻两齿之间的长度。P=圆周率X模数(πm)。
研磨齿条压力角:
决定齿轮齿形的参数,即齿轮齿面的倾斜度。
压力机(a)一般采用20°。但有时客户的图纸也有14.5°,15°、17.5°。
根据不同规格的磨齿齿条,做以下简单介绍:
国际常用的精密齿条规格为德国精密齿条,意大利精密齿条,台湾精密齿条,我公司研磨齿条与其他品牌磨齿齿条可互换使用:
M2精密齿条,截面24*24mm,L=500,1000mm.
M3精密齿条,截面29*29mm,L=500,1000mm.
M4精密齿条,截面39*39mm,L=500,1000,1500,2000mm可选.
M5精密齿条,截面49*39mm,L=500,1000,1500,2000mm可选.
M6精密齿条,截面59*49mm,L=500,1000,1500,2000mm可选.
