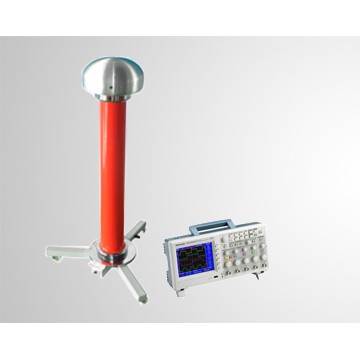

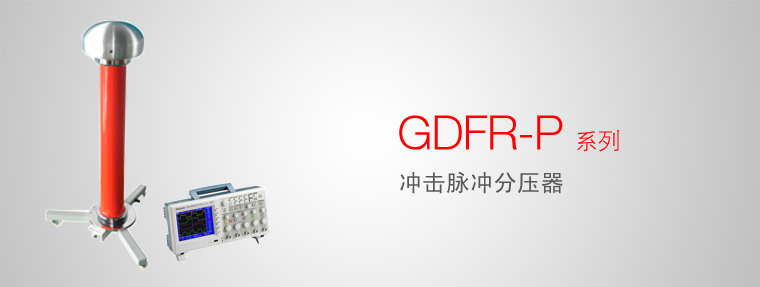

GDFR-P（也可称冲击弱阻尼电容分压器 和冲击脉冲分压器）是弱阻尼（等电位屏蔽式）高压测量系统,主要用于雷电波测量,包括雷电全波,8/20us波及其他雷电波形。是雷电波专用分压器,具有操作简便，显示直观，精度高、体积小、重量轻等特点.适用于电网一次设备的型式试验(如氧化锌避雷器雷电波陡波试验、电压互感器和高压开关雷电全波试验、变电站主变的型式试验、高压GIS 试验等)、变电站、高压电器设备制造厂和高电压试验室等部门作为雷电波测量之理想设备。
产品特点
- 采用平衡式等电位屏蔽结构。
- 完全密封的绝缘筒内部采用优质电子元件，而使整个装置具有测试准确、线性好。
- 高精度，高线性度，高稳定度，抗干扰
- 采用油浸式绝缘，使内部局部放电量降到最低。
- 内屏蔽抗干扰系统，全方位均压措施，单节或分节结构
- 内部采用高精度电阻和低正切值的高压电容,局部放电量小。
主要参数特征
- 电压等级：AC:50-2000kV(能承受110%额定值的冲击电压峰值)
- 相应时间:<120ns（特殊要求可定做）
-
冲击电压波形：
雷电冲击全波（简称雷电全波）主要参数为峰值UP、波前时间T1、半峰值时间T2、标准雷电全波的波前时间T1=1.2us、半峰值时间T2=50us。
为了获取高准确度的测试数据,建议采用美国泰克200M以上示波器,同时其它技术指标要满足高压雷电波测量的相关要求.
- 精度：AC:3.0%
- 绝缘介质：进口电容器油
-
环境条件：
- 温度：0℃～45℃
- 湿度：<85%RH
- 分压比：1000:1或(可根据客户要求定做)
常规参数列表
| 型号规格 Model | 标准电容量 Nominal Capaciance(pF) | 额定电压 Rated Voltage(kv) | 顶置外径（ mm ） | 高（ mm ） | 重量 Weight(kg) |
| GDFR-300P | 300 ～ 500 | 300 | 600 | 16lO | 75 |
| GDFR-450P | 450 | 600 | 18lO | 125 | |
| GDFR-600P | 600 | 600 | 2200 | 150 | |
| GDFR-750P | 750 | 900 | 2300 | 190 | |
| GDFR-900P | 900 | 900 | 3600 | 220 | |
| GDFR-1050P | 1050 | 1200 | 4000 | 260 | |
| GDFR-1200P | 1200 | 1200 | 4375 | 3lO | |
| GDFR-1350P | 1350 | 1500 | 4600 | 360 | |
| GDFR-1500P | 1500 | 1800 | 5060 | 380 | |
| GDFR-1600P | 300 ～ 1000 | 1600 | 1600 | 5800 | 680 |
| GDFR-1800P | 1800 | 2200 | 7385 | 900 | |
| GDFR-2000P | 2000 | 2200 | 8045 | 900 | |
| GDFR-2400P | 2400 | 2200 | 8600 | 1200 | |
| GDFR-2800P | 2800 | 2200 | 8400 | 1350 | |
| GDFR-3000P | 3000 | 2200 | 10370 | 1420 | |
| GDFR-3200P | 3200 | 2200 | 11200 | 1540 | |
| GDFR-3600P | 3600 | 3100 | 14000 | 1800 | |
| GDFR-4000P | 4000 | 3100 | 14660 | 2200 | |
| GDFR-4200P | 4200 | 3500 | 14660 | 2300 | |
| GDFR-4800P | 4800 | 3500 | 16800 | 2800 | |
| GDFR-5400P | 5400 | 4200 | 18000 | 4200 |
