主要信息产品系列

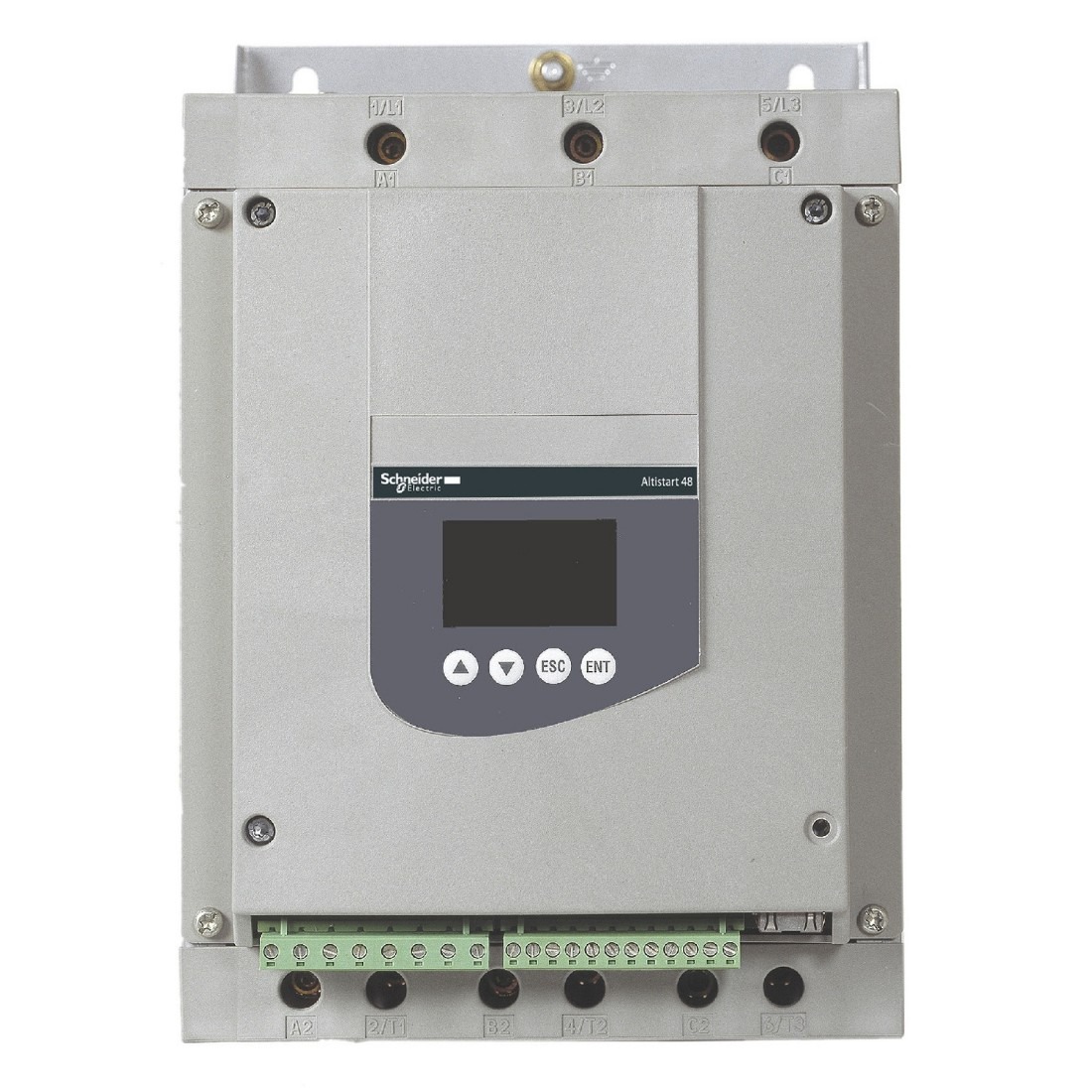

Altistart 48
产品类型
软起动器
产品功能
异步电机
应用领域
重工业和泵
产品短名
ATS48
电源电压
230...415 V (- 15...10 %)
电动机功率 (kW)
55 kW 在…上 400 V (连接至电机三角形端子) 用于重载应用
75 kW 在…上 400 V (连接至电机三角形端子) 用于标准应用
18.5 kW 在…上 230 V (与电机电源线相连) 用于重载应用
22 kW 在…上 230 V (与电机电源线相连) 用于标准应用
37 kW 在…上 230 V (连接至电机三角形端子) 用于重载应用
37 kW 在…上 400 V (与电机电源线相连) 用于重载应用
45 kW 在…上 230 V (连接至电机三角形端子) 用于标准应用
45 kW 在…上 400 V (与电机电源线相连) 用于标准应用
功耗W
用于严酷应用 245 W
用于标准应用 290 W
使用类别
AC-53A
启动类型
通过转矩控制（启动器电流限制在5倍ln大值以内）
Icl 额定电流
152 A (连接至电机三角形端子) 用于严酷应用
152 A (连接至电机三角形端子) 用于标准应用
88 A (与电机电源线相连) 用于严酷应用
88 A (与电机电源线相连) 用于标准应用
IP 保护等级
IP20
补充信息组装方式
带散热片
可用功能
旁路接触器（可配置）
电源电压上限
195...456 V
供电电源频率
50...60 Hz (- 5...5 %)
电源频率限制
47.5...63 Hz
设备连接
用电机电源线
至电机三角形端子
出厂设置电流
81 A
控制回路电压
220 - 15 %至415 + 10 %, 50/60 Hz
控制电路能耗
30 W
离散量输出数量
2
指示装置类型
(LO1) 逻辑输出 0 V 通用配置
(LO2) 逻辑输出 0 V 通用配置
(R1) 继电器输出 故障继电器 NO
(R2) 继电器输出 启动结束继电器 NO
(R3) 继电器输出 电机已上电 NO
输出的绝对准确精度
+/- 5 %
小开关电流 [Imin]
继电器输出 10 mA 在…上 6 V DC
大开关电流
逻辑输出 0.2 A 在…上 30 V DC
继电器输出 1.8 A 在…上 230 V AC 感性负载 量, cos phi = 0.5, L/R = 20 ms
继电器输出 1.8 A 在…上 30 V DC 感性负载 量, cos phi = 0.5, L/R = 20ms
离散量输入数量
5
数字量输入类型
PTC, 750 Ω 在…上 25 °C
(停止，运行 LI3, LI4) 逻辑, <= 8 mA 4300 Ω
离散量输入电压
24 V (<= 30 V)
离散量输入逻辑
正逻辑 (停止，运行 LI3, LI4) 状态 0 < 5 V 和
起动电流
可调 0.4...1.3 Icl
模拟量输出 型号
(AO) 电流输出 0-20 mA 或 4-20 mA <= 500 Ω
通讯端口协议
Modbus
连接器类型
1 RJ45
通信数据链路
串行
物理接口
RS485 多点连接串口
传输速率
4800, 9600 或 19200 bps
大节点数
31
保护类型
缺相保护 (线)
热保护 (马达)
热保护 (起动器)
标识
CE
冷却方式
强制通风
操作位置
垂直方向 +/- 10°
高度
290 mm
宽度
190 mm
深度
235 mm
产品重量
8.3 kg
驱动器电力范围 AC-3
15...25 kW 在…上 200...240 V 3 相
30...50 kW 在…上 200...240 V 3 相
30...50 kW 在…上 380...440 V 3 相
55...100 kW 在…上 380...440 V 3 相
马达启动器类型
软起动器
环境电磁兼容性
传导和辐射干扰 符合 IEC 60947-4-2 A 级
传导和辐射干扰 符合 IEC 60947-4-2 B 级
有阻尼的振荡波s 符合 IEC 61000-4-12 级别 3
抗静电干扰 符合 IEC 61000-4-2 级别 3
免于电瞬变 符合 IEC 61000-4-4 级别 4
免于辐射的射频电子干扰 符合 IEC 61000-4-3 级别 3
电压/电流脉冲 符合 IEC 61000-4-5 级别 3
符合标准
EN/IEC 60947-4-2
产品认证
CCC
CSA
C-Tick
DNV
GOST
NOM 117
SEPRO
TCF
UL
抗振动
1 gn (f = 13...200 Hz) 符合 EN/IEC 60068-2-6
1.5 mm (f = 2...13 Hz) 符合 EN/IEC 60068-2-6
抗冲击
15 gn 适用 11 ms 符合 EN/IEC 60068-2-27
噪音级别
58 dB
污染等级
3 级 符合 IEC 60664-1
相对湿度
0...95 % without condensation or dripping water conformingto EN/IEC 60068-2-3
环境温度
40...60 °C with current derating of 2 % per °C
-10...40 °C 无降容
贮存环境温度
-25...70 °C
工作海拔
<= 1000 m 无降容
> 1000, < 2000 电流降额 2.2 %/ 增加100 m
