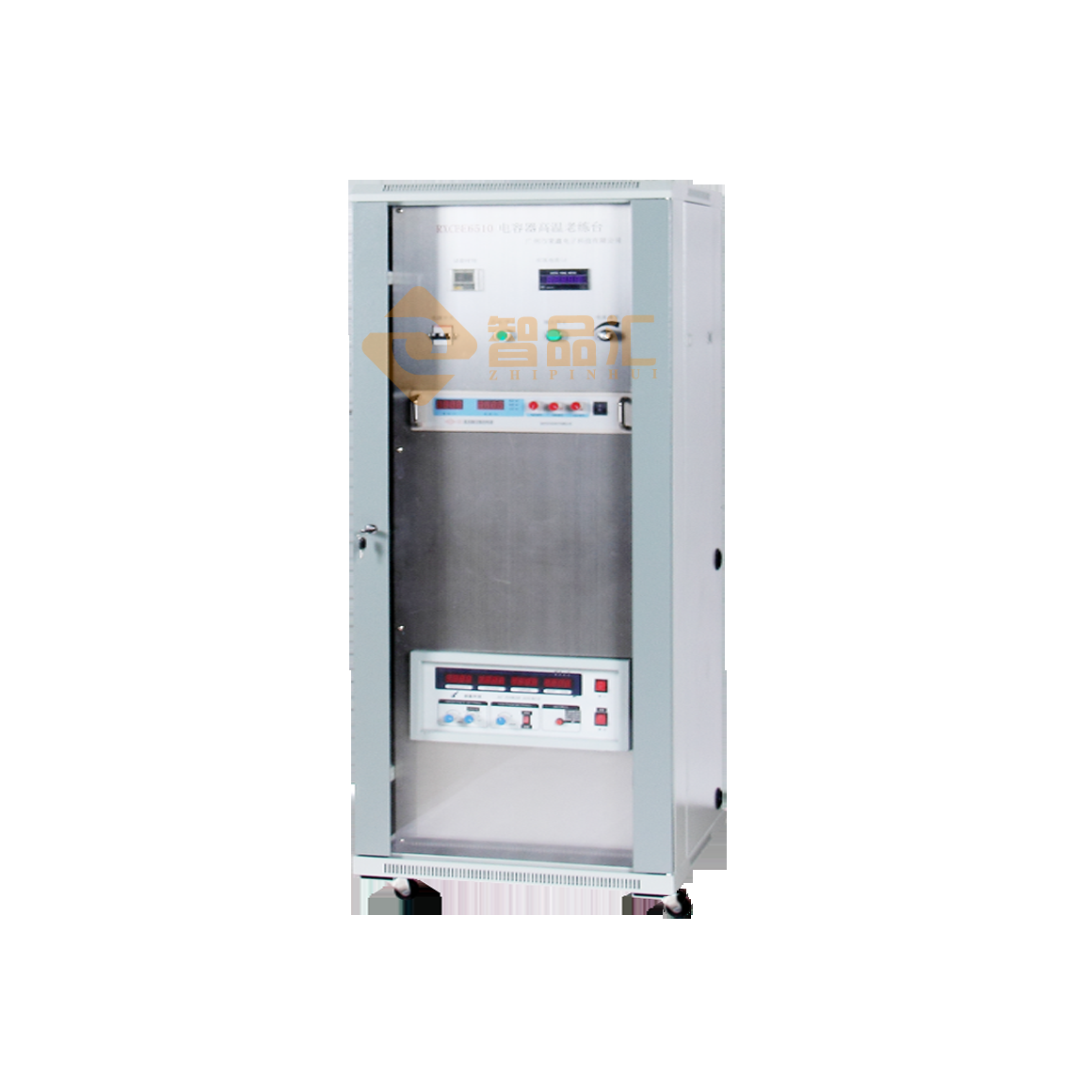

RXCBE6510电容纹波电流耐久性试验台技术参数
一、概述、RXCBE6580电容纹波电流试验台是一台在直流电压上叠加一纹波电流信号，对脉冲电容器、电力电容器、母线电容器、电解电容器等等进行纹波寿命试验的专用设备;它可模仿电容器的实际工作条件，以测定一组被测电容器的使用寿命数值，为电容器制造厂商提供了产品可靠性设计的确切参数，同时，也为使用电容器的用户提供了产品的真实质量依据。
二、设备特点：
1、直流稳压：直流稳压值可从近似0~额定值可调
稳流功能为设备输出限制值0.2A
2、交流稳压：交流稳压值均可从近似0~额定值可调
3、过压保护，设备电压超过110%额定值时，电源保护并报警
4、过流保护，设备电流超过110%额定值时，电源保护并报警
5、过温保护，当设备电源出现异常，工作温度高于保护值时，
设备自动切断电源输出并报警
6、纹波频率输出范围，4挡位可选，2KHz、5kHz、8KHz、10KHz
7、交直流输出全数显，直观可靠、精度高
8、交直流程控自动叠加，无须用户另外接线
9、预设时间到设备自动切断测试输出，同时报警，保留当时时间
11、当设备发生故障或短路时，设备自动切断测试输出并同时报警，保留当时时间
12、配置高温试验箱一台，可模拟不同的温度区域进行仿真模拟试验，确保数据真实
13、配置一台示波器，可全程监测纹波波形情况
三、技术指标：设备依照GB/T17702-2013要求制造，具有频率、纹波电压试验功能，测试过程采用西门子PLC+触摸屏程控，操作简单，安全可靠；
1、设备输入输出：①输入AC220V±5％，50Hz±5Hz
②输出交流、直流叠加
2、直流部分：①直流偏压：0～2000V可调，大输出电流0.2A
②恒压恒流自动转换
③直流偏压可关闭，以便测试无极性电容
④数字显示精度 ±（1％读数+5个字）
3、交流部分：①输出纹波电流：0～500.0ARMS可调
②数字显示精度 ±（1％读数+5个字）
③纹波波形：基本正弦波
④输出纹波电压：0～30V可调，真有效值显示
数字显示，精度±（1％读数+5个字）
⑤交流输出可关闭，以测试直流耐久性
4、纹波频率：2KHz、5kHz、8KHz、10KHz四档可选
频率准确度：优于±1％
5、设备测试：①每次试验时，同时试验两只相同的产品
②测试时间：1～9999小时，时间到自动停机
③具有过流、过压、短路、超温等保护功能
④测试过程中出现异常能自动识别并响铃报警功能
⑤测试完成自动放电功能
6、设备机箱：800*800*1800mm，灰白色
