1G雪崩光电探测模块

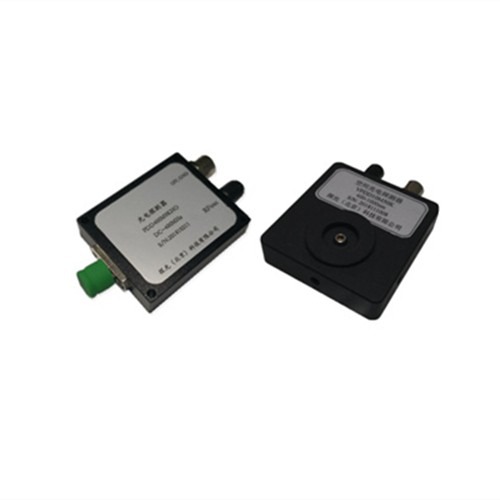

探光科技生产的雪崩光电探测器模块集成了光电二极管和超低噪声的放大器及高压模块，有效的减少激光器噪声，提高系统的信噪比，具有多种光谱响应可选，低噪声、高增益，使用方便等特点。主要用于光谱学、光纤传感、光纤通信等领域。
模块介绍
产品特点应用领域
光谱范围：400-1700nm光纤通信探测
3db带宽：1M-1GHz光纤传感测量
低噪声光学测距系统
高增益 光谱学
主要参数
型号
APDA1GA
APDA1GC
波长（nm）
400-1100nm
800-1700nm
带宽@3db
1MHz-1GHz
探测器响应度 A/W
@M=1
0.5@850nm
0.82@1064nm
0.9@1550nm
饱和光功率
@100%调制深度@10MHz
200uW
（此数值与增益相关）
100uW
大输入光功率（击穿功率）
5mW
垮阻增益@10M
50x103V/A
100x103V/A
探测器类型
Si
InGaAs
输出阻抗
50Ω
输出接口
SMA
响应时间
350ps
输出功率@50Ω
12dBm
等效输入噪声谱密度
0.25pW/√Hz
工作电压
±12V or 12V
尺寸mm
36X36X12
频率响应曲线
光波长（单位nm）
订购信息
雪崩光电探测模块
耦合
频率（GHz）
增益
接口
备注
APD
A(AC)
1G
A(400-1100)
C(800-1700)
50K (50KV/W)
100K(100KV/W)
可定制
FC（光纤）
FS（空间光）
例：APDA1GA50KFS：雪崩探测器AC耦合3db带宽1GHz波长400-1100nm增益50KV/W 空间备注光敏面大小
1、供电电源：±12V（棕红：﹢12V，黑线：GND，蓝线：-12V），探测器模块正常工作时电流小于100mA。2、输出接口：SMA(母头)；
