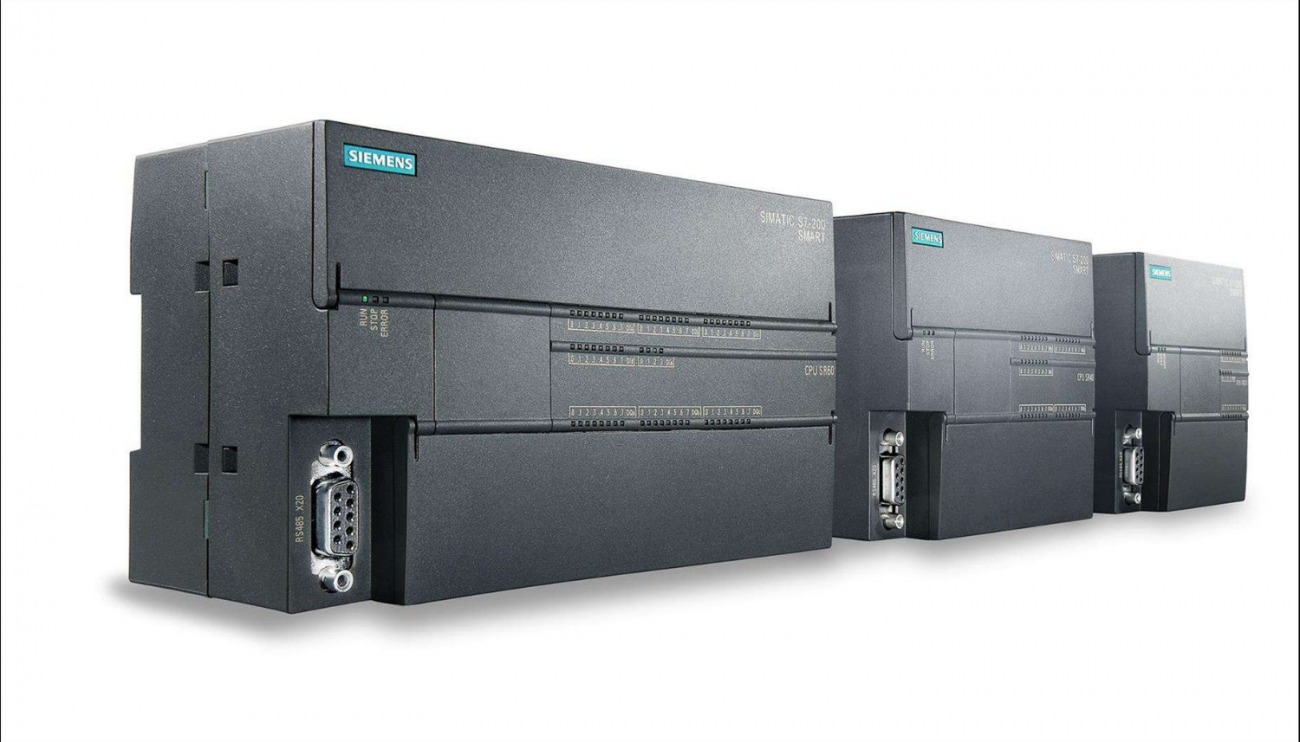

西门子CPU1214C中央处理器模组6ES7214-1AG40-0xB0
西门子S7-1200 PLC可编程控制器，西门子PLC模组 西门子代理销售。
6ES7214-1AG40-0xB0CPU 1214C, DC/DC/DC, 14DI/10DO/2AI
产品信息细节
技术数据
CAx数据
技术数据SIMATICS7-1200，CPU 1214C， 紧凑型 CPU，DC/DC/DC， 机载 I/O： 14 个 24V DC 数字输入；10 个24V DC 数字输出； 2 AI 0-10V DC， 电源：直流 20.4-28.8V DC， 程序/数据存储器 100KB一般信息产品类型标志CPU 1214C DC/DC/DC固件版本V4.2附带程序包的● 工程系统STEP 7 V14以上电源电压额定值 (DC)
● DC 24 V是允许范围，下限 (DC)20.4V允许范围，上限 (DC)28.8V反极性保护是负载电压L+● 额定值 (DC)24V● 允许范围，下限 (DC)20.4V● 允许范围，上限(DC)28.8V输入电流耗用电流（额定值）500mA; 仅CPU耗用电流，大值1500mA; CPU 连同全部扩展模块接通电流，大值12A; 28.8V 时I²t0.5A²·s输出电流用于背板总线 (DC 5 V)，大值1600mA; 大 5V DC，用于 SM 和 CM传感器供电24 V 传感器供电● 24 VL+ 减去 4 VDC（小值）功率损失功率损失，典型值12W存储器工作存储器● 集成100kbyte● 可扩展否装载存储器●集成4Mbyte● 插拔式（SIMATIC 存储卡），大值带有 SIMATIC 存储卡缓冲● 存在是● 免维护是●不带电池是CPU-处理时间对于位运算，典型值0.08µs; / 说明对于字运算，典型值1.7µs; /说明对于浮点运算，典型值2.3µs; /说明CPU-组件组件数量（总计）DBs、FCs、FBs、计数器和定时器。可设定地址的模块数量可从1到65535。可不受限制用于整个工作存储器OB●数量，大值只通过代码工作存储器进行限制数据范围及其剩磁保留的数据范围（包括时间、计数器、标记），大值10kbyte标记●数量，大值8kbyte; 标记范围的大小本地数据● 每个优先等级，大值16kbyte; 优先级等级1（程序周期）：16 KB，优先级等级 2 至 26：6 KB地址范围过程映像● 输入端，可调整1kbyte●输出端，可调整1kbyte硬件扩展每个系统的组件数量，大值3 个通讯模块、1 个信号板、8 个信号模块时间时钟●硬件时钟（实时时钟）是● 缓冲持续时间480h; 典型值● 每日偏差，大值25 °C 时 ±60秒/月数字输入数字输入端数量14; 集成● 可用来实现技术功能的输入端6;HSC（高速运算）源型输入/漏性输入是可同时控制的输入端数量所有安装位置— 高可达 40 ℃，大值14输入电压● 额定值(DC)24V● 对于信号“0”1 mA 时 DC 5 V● 对于信号“1”15 V DC，当为 2.5 mA时输入延迟（输入电压为额定值时）对于标准输入端— 可参数化0.2 ms、0.4 ms、0.8 ms、1.6 ms、3.2 ms、6.4ms 和 12.8 ms，可在 4 个组别中选择— 从“0”到“1”时，小值0.2ms—从“0”到“1”时，大值12.8ms对于报警输入端— 可参数化是用于技术功能— 可参数化单个相位： 3 @ 100KHz & 3 @ 30 kHz，差分： 3 @ 80 kHz & 3 @ 30 kHz导线长度● 屏蔽，大值500m;50 m 用于技术功能● 未屏蔽，大值300m; 用于技术功能：否数字输出数字输出端数量10● 其中的快速输出端4;100 KHz 脉冲序列输出感应式关闭电压的限制L+ (-48 V)输出端的通断能力● 电阻负载时的大值0.5A●照明负载时的大值5W输出电压● 对于信号“0”的大值0.1V; 附带 10 kOhm 负载● 对于信号“1”，小值20 V输出电流● 对于信号“1”的额定值0.5A●针对信号“0”的剩余电流，大值0.1mA电阻负载时的输出延迟● 从 “0” 到“1”，大值1µs● 从”1” 到“0”，大值5µs开关频率● 电阻负载的脉冲输出端，大值100kHz继电器输出端●继电器输出端数量0导线长度● 屏蔽，大值500m● 未屏蔽，大值150m模拟输入模拟输入端数量2输入范围●电压是输入范围（额定值），电压● 0 至 +10 V是● 输入电阻（0 至 10 V）≥100 千欧姆导线长度●屏蔽，大值100m; 扭线和屏蔽模拟输出模拟输出端数量0输入端的模拟值构成集成和转换时间/每通道分辨率●带有过调制的分辨率（包括符号在内的位数），大值10bit● 可参数化的集成时间是●转换时间（每个通道）625µs传感器可连接传感器● 双线传感器是1.接口接口类型PROFINET物理组成以太网电位隔离是传输速率的自动计算是自动协商是自动交叉是物理接口● 端口数量1● 集成开关否协议●PROFINET IO 控制器是● PROFINET IO 设备是● SIMATIC 通讯是● 开放式 IE 通讯是● 网络服务器是●气液冗余否PROFINET IO 控制器● 传输速率，大值100Mbit/s服务— PG/OP 通讯是— S7 路由是—等时模式否— 开放式 IE 通讯是— IRT否— MRP否— MRPD否— PROFIenergy否— 按优先级启动是—带优先启动权限的 IO 设备数量，大值16— 可连接的 IO 设备数量，大值16— 用于 RT 的可连接 IO设备数量，大值16— 线路上的，大值16— 激活/取消 IO 设备是— 可同时激活/取消的 IO 设备数量，大值8—更新时间更新时间小值还取决于为 PROFINET IO 设置的通信组件、IO 设备数目以及所组态的用户数据量。PROFINET IO设备服务— PG/OP 通讯是— S7 路由是— 等时模式否— 开放式 IE 通讯是— IRT否— MRP否— MRPD否—PROFIenergy是— 共享设备是— 共享设备中的 IO 控制器的大数量2协议PROFINET IO支持的协议是PROFIBUS是; 需要 CM 1243-5（主机）或 CM 1242-5（从站）AS 接口是; 需要 CM1243-2协议（以太网）● TCP/IP是● DHCP否● SNMP是● DCP是● LLDP是开放式 IE 通讯●TCP/IP是— 数据长度，大值8kbyte● ISO-on-TCP (RFC1006)是—数据长度，大值8kbyte● UDP是— 数据长度，大值1472byte网络服务器●提供支持是● 用户定义的网页是其他协议● MODBUS是通讯功能S7 通讯● 提供支持是● 作为服务器是● 作为客户端是●每个任务的有效数据，大值参见在线帮助（S7 通讯，用户数据大小）连接数量● 全部16; 动态调试功能测试状态/控制●变量状态/控制是● 变量输入/输出端、标记、DB、外围设备输入/输出端、计时器、计数器强制● 强制是诊断缓冲器● 存在是Trace●可组态 Trace 的数量2● 每个 Trace 的大存储容量512kbyte报警/诊断/状态信息诊断显示 LED●RUN/STOP LED是● ERROR LED是● MAINTLED是集成功能计数器数量6计数频率（计数器），大值100kHz频率测量是控制定位是用于调节位置的定位轴数量，大值8通过正向接口的定位轴数量4;带集成输出端PID 调节器是报警输入端的数量4脉冲输出端的数量4极限频率（脉冲）100kHz电位隔离数字输入电位隔离●数字输入电位隔离否● 在通道之间，分组点数1数字输出电位隔离● 数字输出电位隔离是● 在通道之间否●在通道之间，分组点数1EMV抗静态放电干扰的能力● 抗静态放电干扰的能力符合 IEC 61000-4-2是—空气放电时的试验电压8kV— 接触放电时的试验电压6kV与导线相关的抗干扰能力● 电源导线的抗干扰能力符合IEC 61000-4-4是● 信号导线的抗干扰能力，符合 IEC 61000-4-4是针对冲击电压的抗干扰能力（浪涌）●电源导线符合 IEC 61000-4-5是针对通过高频场引起的导线干扰量的抗干扰能力● 针对高频射线的抗干扰性，符合 IEC61000-4-6是依据 EN 55 011 标准抑制无线电干扰辐射● 极限值等级 A 适用于工业领域中的应用是; 组 1●极限值等级 B 适用于居民区中的应用是; 通过恰当的措施确保遵守 EN 55011 规定的 B 级极限值防护等级和防护类别防护等级符合EN 60529
● IP20是标准、许可、证书CE 标记是UL 许可是cULus是FM 许可是RCM（C-TICK 格式）是KC许可是船舶建造许可是环境要求露天情况下● 大落差0.3m; 五个，在发货包装内运行中的环境温度●小值-20°C● 大值60°C; 同时接通的输入端或输出端数量：7 或 5 个（无相邻接头），60 °C水平或 50 °C 垂直，14 或 10 个，55 °C 水平或 45 °C 垂直● 水平安装，小值-20°C●水平安装，大值60°C● 垂直安装，小值-20°C●垂直安装，大值50°C运输/储存时的环境温度● 小值-40°C● 大值70°C气压符合IEC 60068-2-13 标准要求● 操作，小值795hPa● 操作，大值1080hPa●存放/运输，小值660hPa● 存放/运输，大值1080hPa参考海平面的运行高度●安装高度，小值-1000m● 安装高度，大值2000m相对空气湿度●操作，大值95%; 无凝结振动● 运行疲劳极限符合 IEC 60068-2-62 g (m/s²) 面板安装，1 g(m/s²) DIN 凹槽导轨● 操作，测试符合 IEC 60068-2-6是冲击测试● 测试符合 IEC 60068-2-27是;IEC 68，2-27 部分；半波正弦：冲击强度 15 g（峰值），持续时间 11 ms有害物质浓度● RH < 60% 时的SO2，无冷凝二氧化硫： < 0.5 ppm；硫化氢： < 0.1 ppm；RH < 60%无冷凝液组态编程编程语言— KOP是— FUP是— SCL是技术保护● 用户程序保护/密码保护是● 复制保护是● 模块保护是访问保护●防护级别：写保护是● 防护级别： 读写保护是● 防护级别： 全部保护是循环时间监测●可调整是尺寸宽度110mm高度100mm深度75mm重量重量，约415g
