项目 | 参数 |

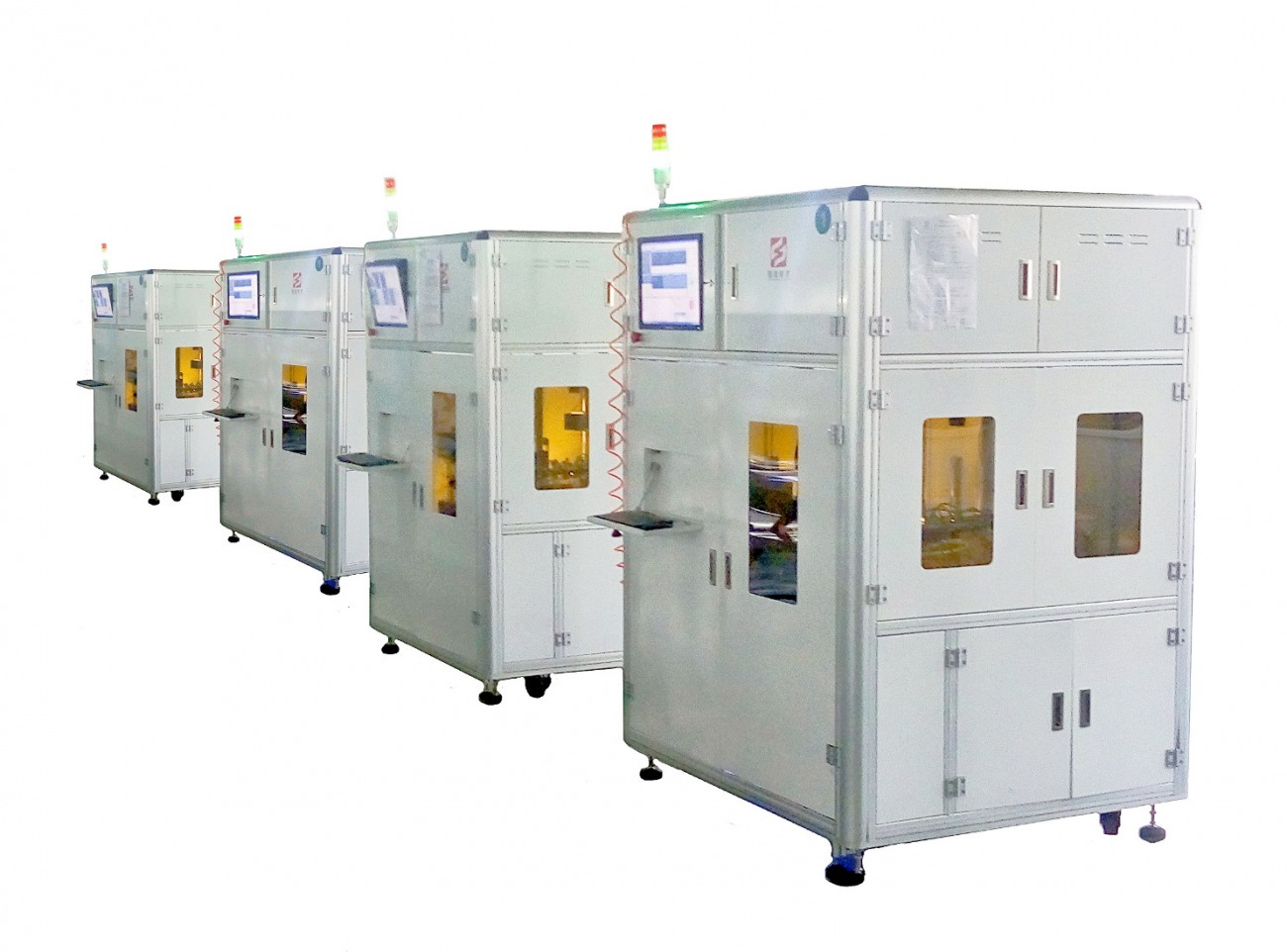

型号 | HH-ADI-8H18、HH-ADI-8H30、HH-ADI-10H18、HH-ADI-10H30 |
检测项目 | 矩形工件六个面（包括倒角）的外观和三维尺寸 面包形瓦形工件六个面的外观和三维尺寸 圆形工件端面、柱面、倒角的外观和三维尺寸 其它我司已开发的十多形状的工件大面外观及三维尺寸 |
被测工件尺寸 | 矩形工件：长度（2~35mm）、宽度（2~25mm）、厚度（1~5mm）(需宽：厚≥1.2） 面包形瓦形工件：长度（2~35mm）、宽度（2~25mm）、厚度（1~5mm） 圆形圆环形工件：直径（外直径）（2~25mm）、厚度（1~5mm） |
适用镀层 | 镀锌、镀镍、磷化、环氧、黑片 |
外观检测类型 | 料残：砂眼针孔、麻点、裂纹 工残：缺角、崩边 、刀痕（刀丝）、抹边、凸台、孔残 镀残：氧化、起泡、脏片、烂毛、粒子（凸点）、镍点、镀废 |
尺寸检测项目 | 长宽厚、内外圆直径；圆形度、偏心、对称度、R角、垂直度、平行度、拱高、壁厚等形位尺寸 |
外观检测 | 最小缺陷尺寸≥0.02mm |
尺寸检测 | 精度：±5um，重复精度：±5um（长度20~100mm工件：精度：±10um，重复精度：±5um） |
厚度检测 | |
检测效率 | 200-600片/min（视工件尺寸规格不同有差异） |
电源 | 交流220V±10%@50Hz , 额定功率1000W |
气源 | 压缩空气；压力 0.4~0.8Mpa ； 流量 ＞200L/分钟；接入气管规格：外径×内径=Ф10×Ф6.5mm |
重量 | 约500KG(不同型号略有不同） |
主机外形尺寸 | 1550（长）X1300（宽）X1900（高）mm（不含报警灯高度）（主机外形尺寸不包括设备外部的上下料系统） |
