JG3050-7Y数显电工套管压力试验机 电工套管压力试验机 电工导管压力试验机 塑料管压力试验机
一、前言：
本试验机适用于多种塑料管、塑料波纹管等做压力试验用，在试样上放置一正方体钢块，并由液压机构施加一个缓慢增大的力后，由大量程面分表测量试样压扃处外径的变化，并检查试样的力学性能。符合JG/T3050《建筑用绝缘电工套管及配件》、GB/T14823.2《电气安装用导管特殊要求—刚性绝缘材料平导管》及ZBG33008《聚乙稀塑料波纹电线管》等要求。本试验机与其它拉压力试验机相比，具有压力恒定、外径变化能得到精确测量、操作方便、直观可靠等特点。因此，应用愈来愈广泛。
二、数显电工套管压力试验机技术参数：
1、最大压力：10KN
2、配套液压油源：5吨
3、压力精确度：±1%
4、压头规格：50×50mm
5、管径变化测量范围：0-30mm，测量精度0.01mm
6、升降平板尺寸：300×150mm
7、升降范围：200mm
8、外形尺寸：300×200×650mm（长×宽×高）
9、重量：55KG
三、结构：

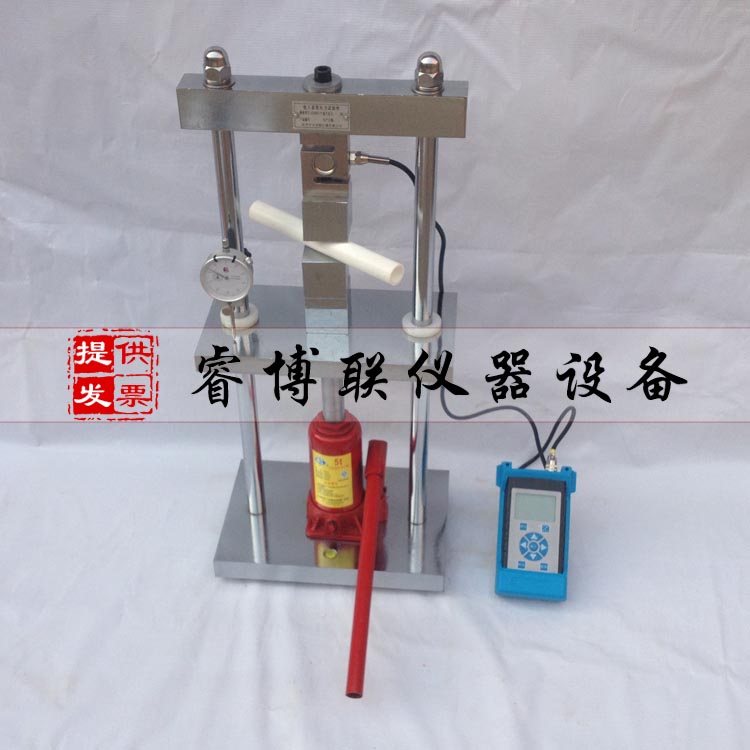

试验机由底座、液压机构、升降平台及百分表变形测量装置等组成。
四、数显电工套管压力试验机安装与使用：
1、松开绑扎物，将试验机表面擦拭干净，在运动部位重新注入稀油。
2、调节底座，使底座基本水平。
3、将试件放于升降平台正中心，用手按动千斤顶（注：一定要先关闭放气阀）使试件与正方形铁块接触，这时，不要产品压力，接下来调整百分表，使用百分表指针归零。
4、开启显示电源并调整数值归零。
5、根据不同类型的导管，选择不同的压力值。
6、先测定试样的外径D1，将试样放在升降平板上，旋紧千斤顶回油阀杆,扳动手柄，使升降平板上升，试样与压头（正方形铁块）接触，但在压头顶部与试件接触前，调节百分表测头与工作平台接近，旋紧紧固螺钉后，调节微调旋钮与测头接触，直至百分表指针指在”0”位。
7、继续上升平板，直至压头顶部与试件接触，然后在30S内继续上升至所需力值。
8、一分钟后记下百分表读数，该数值就是试样外径D1与压扁处的外径D2之差，不应大于D1的25%。
9、松开紧固螺钉，使调节杆落下，然后松开回油阀杆，使升降平降平板缓慢下降，由于千斤顶阻尼作用，可能需用手向下按一下平板，方可降至最低点。
10、再过一分钟后，用游标卡尺等测量工具，测试样被压扁处的外径D3，D3与D1之差不应大于D1的10%。
11、然后,检查试样表面有无裂痕。
五、数显电工套管压力试验机注意事项：
1、试验结束后，将压头、工作台、等擦拭干净后备用。
2、除测试需要外，其余情况下，必须使调节杆落下，微调旋钮处于最低点，百分表测头处于自由状态。使用不当，会损坏百分表。
