JG3050-7电工套管压力试验机 电工导管压力试验机 塑料管压力试验机 数显电工套管压力试验机
一、前言
本试验机适用于多种塑料管、塑料波纹管等作压力试验，在试样上放置一正方体钢块，并由杠杆、砝码施加一个缓慢增大的力后，由大量程面分表测量试样压扃处外径的变化，并检查试样的力学性能。符合GB/T14823.2《电气安装用导管特殊要求—刚性绝缘材料平导管》、JG/T3050《建筑用绝缘电工导管及配件》及ZBG33008《聚乙稀塑料波纹电线管》等要求。
本试验机与其它拉压力试验机相比，具有压力恒定、外径变化能得到精确测量、操作方便、直观可靠等特点。因此，应用愈来愈广泛。
二、技术参数
最大压力：1250N
压力精确度：±1%
压头规格：50*50mm
管径变化测量范围：0-30mm，测量精度0.01mm
升降平板尺寸：252*240mm
升降范围：90mm
外形尺寸：长*宽*高 726*340*545mm
重量：70KG
三、结构

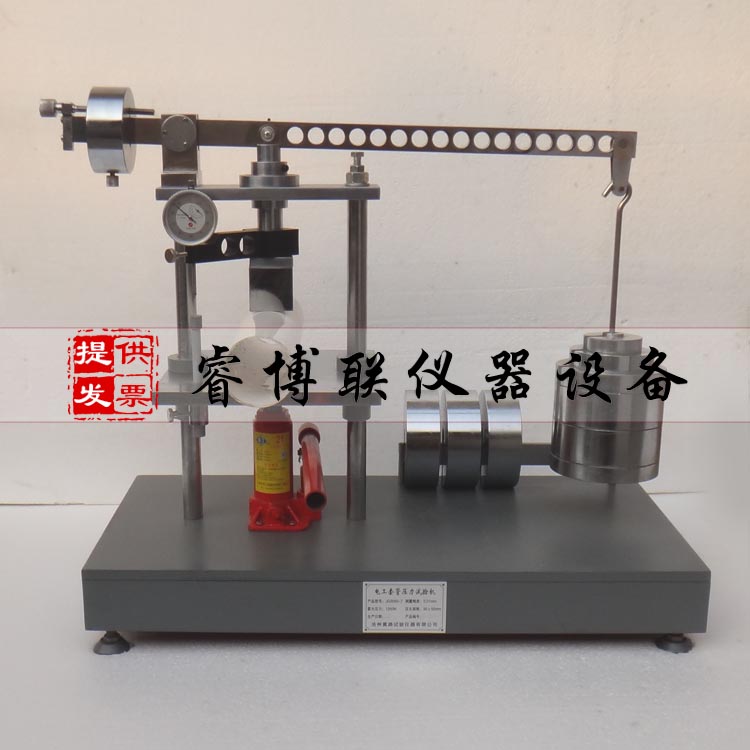

试验机由底座、杠杆机构、千斤顶及百分表变形测量装置等组成。
四、安装与使用
4.1 松开绑扎物,将试验机表面擦拭干净,在运动部位重新注入稀油.
4.2 安装并调节底座螺栓,使底座基本水平,并使升降平板处于最低点.
4.3 将挂钩座挂在杠杆上,调节平衡丝杆来移动平衡锤,使杠杆水平.
4.4 运输过程中,砝码盘与挂钩可能是分开的,请将挂钩拧入砝码盘,将挂钩挂在挂钩座上,使杠杆落在杠杆支承上,调节杠杆支承高度,使加压轴承不与压头顶部接触.
4.5 根据不同类型的导管,加上规定的砝码(含挂钩盘)
4.5 先测定试样的外径D1将试样放在升降平板下,旋紧千斤顶回油阀杆,扳动手柄,使升降平板上升,试样与压头接触,但在压头顶部与加压轴承接触前,使调节杆与百分表测头接近.旋紧紧固螺钉后,调节微调旋钮与测头接触,直至百分表指针指在”0”位.
4.7 继续上升平板,直至压头顶部与加压轴承接触,然后在30S内继续上升至杠杆水平(略高)
4.8 1min后记下百分表读数,该数值就是试样外径D1与压扁处的外径D2之差,不应大于D2的25%.
4.9 松开紧固螺钉,使调节杆落下,然后松开回油阀杆,使升降平降平板缓慢下降,由于千斤顶阻尼作用.可能需用手向下按一下平板,方可降至最低点.
4.10 再过1min后,用游标卡尺等测量工具,测试样被太扁处的外径D3,D3与D1之差不应大于D1的10%.
4.11 然后,检查试样表面有无裂痕.
五、注意事项
5.1 试验结束后,将压头、平板、砝码等擦拭干净，砝码放在干燥处保存。
5.2 除测试需要外，其余情况下，必须使调节杆落下，微调旋钮处于最低点，百分表测头处于自由状态。使用不当，会损坏百分表。
