QBT3631-6聚氯乙烯塑料波纹管冲击试验机 塑料波纹管冲击试验仪 低温冲击试验仪
一、波纹管冲击试验机特点及用途：
本试验机适用于多种塑料管、塑料波纹管等作冲击试验，确定管材破坏所需的冲击能量值,从而确定其冲击强度，符合GB/T 14823.2-1993《电气安装用导管 特殊要求--刚性绝缘材料平导管》、JG/T 3050-1998《建筑用绝缘电工导管及配件》及ZBG33008《聚氯乙烯塑料波纹电线管》等要求。本试验机结构简单，操作方便，直观可靠，因此应用愈来愈广泛。
二、波纹管冲击试验机技术参数：
1、最大冲击能量：1.8J
2、最大冲击高度：180mm
3、重锤质量：1Kg 0.5Kg 0.25Kg
4、间隔钢块端部 曲率半径：R300mm
5、工作台类型：平板型或120度V型
6、外形尺寸：300×140×670mm
7、重量：20Kg
三、波纹管冲击试验机结构说明：

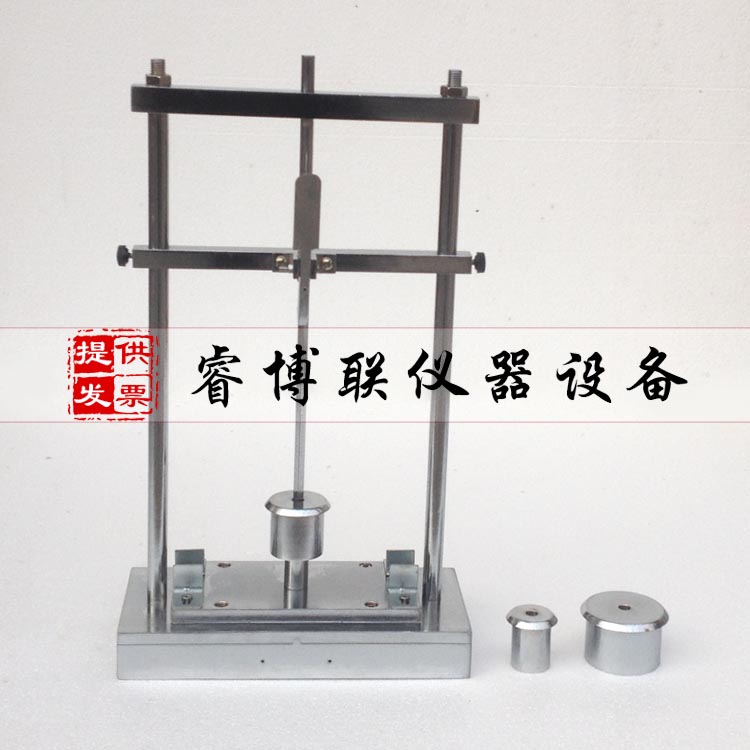

波纹管冲击试验机由底座、立柱、导杆、锤和挂钩等组成。
四、波纹管冲击试验机操作：
1、将波纹管冲击试验机放置平稳，底座下面垫上胶版。
2、将波纹管冲击试验机擦拭干净，立柱及导杆上注入稀油。
3、松开禁锢螺钉，提起导杆，将锤放在挂钩上，再将间隔钢块放在导杆底部。
4、将试样放在垫板上，并将间隔钢块的球面部分与试样最高点接触。
5、导杆为圆形，自下而上有四条刻度线，代表的相应的高度。将0刻度线与间隔钢块上部平齐后，拧紧紧固螺钉。
6、松开止动螺钉，移动横梁，使锤底部与所需高度的刻度线齐平，然后拧紧止动螺钉。
7、同时按动两只挂钩，使锤落下，通过间隔钢块冲击试样。
8、提起间隔钢块，取下试样，观察有无裂痕或破损。
9、实验完毕，应将锤、垫板、间隔钢块等部位擦拭干净，放置干燥处保存，切勿在无试样的情况下进行冲击。
