1.0 简介
MD88X（含：MD881、MD883、MD887）是一款高性能超高频（UHF）RFID读写模块，主芯片采用美国进口IMPINJINDYR2000射频专用芯片，结合专有的高效信号处理算法，在保证高识读率的同时，实现对电子标签的快速读写处理。可广泛应用于制造业仓储管理系统、生产过程控制、产品质量追溯、智能物流系统、无人零售系统、资产管理系统、防伪系统、智能交通车辆管理、人员门禁考勤定位系统等多种无线射频识别应用系统。
2.0产品视图
模块类型
MD881
MD883
MD887

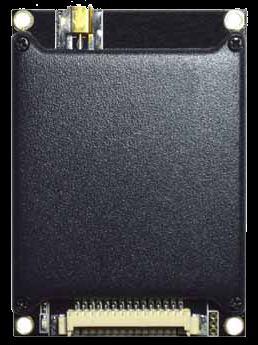

实物照片
射频通道
单通道
四通道
八通道
射频连接器
MMCX
SMA
天线连接模式
单天线
四天线
八天线
接口连接器
Molex 53261-1571
射频连接器材质
黄铜镀金
PCB材质
Rogers FR4 镀金
屏蔽罩材质
铸铝
3.0连接器PIN脚定义
PIN
定义
说明
1
GND
同时接地
2
3
3.7V – 5V DC
同时接电源
4
5
GPIO 3
输出
6
GPIO 4
7
GPIO 1
输入
8
蜂鸣器
已驱动，可输出电流> 50mA
9
UART_RXD
TTL 电平
10
UART_TXD
11
USB_DM
仅供测试
12
USB_DP
13
GPIO 2
14
EN
高电平使能
15
GPIO 5
RS-485 方向控制
4.0模块特性
特性
描述
射频芯片采用INDY R2000
射频通道基于Impinj性能优异的专用UHFRFID芯片。
高性能多标签识别算法
独一无二的I-Serch多标签识别算法，提供业内高识别效率。
为读取少量标签优化的算法
专为读取少量标签的应用设计的算法。
超高的标签反应速度。
双CPU架构设计
主CPU负责轮询标签，副CPU负责数据管理。轮询标签和发送数据并行，互不占用对方的时间。极大的提高了整体性能。
副CPU负责产生真正的随机数。
副CPU负责监控系统的运行状态。
快速4天线轮询功能
高速轮询4天线。每个天线短轮询时间约25mS。
可单独配置各天线的轮询时间。
两种标签盘存模式
缓存模式和实时模式。
缓存模式读到标签后先放入缓存并过滤重复数据，数据无冗余。
实时模式读到标签后立即上传，用户可时间得到标签数据。
硬件死机监测
硬件监测CPU运行状态。
24小时X365天常年运行不死机。
低电压设计
可在3.7V电压下运行；可用锂电池供电
低功耗设计
低功耗模式，少量标签功耗低至600mA +/-10%(5V DC输入)。
满功率输出时峰值电流大1.2A +/-10% (5V DC输入)。
射频放大器状态监测
监测射频功率放大器的工作状态。
确保功放不出现饱和状态。保证功放长久稳定工作。
实现18000-6B/C全协议功能
实现18000-6B协议规定的全部读写功能。
可快速在双协议间切换，实现同时读双协议标签。
18000-6B大数据一次性读写
一次性读216字节时间<500mS。
一次性写216字节时间<3.5秒。
任意数据长度一次性读写。
读写稳定可靠，成功率接近100%。体现了R2000的数据传输质量。
天线连接状态监测
判断天线连接状态，灵敏度可设置。
可保护接收机；可通过命令关闭。
大功率LED驱动
模块可以提供50mA的稳定输出电流驱动大功率LED。
优异的板载电源系统
板载8颗独立的电源。每个部件都由独立的电源供电。
所有的电源全部具有软启动功能，确保任何时候电压稳定。
16
多点板载温度传感器
多点监测，精确的监控系统的运行温度。
17
双备份输出功率校正
保证射频输出功率精确可控。
两个互相备份的功率校验模块。除非同时损坏，系统均可正常运行。
18
简洁高效的指令系统
基于串口的指令系统；简洁，高效，方便，快速集成。
19
杰出的散热设计
发热器件全部具有导热结构。
大面积的散热片接触面。
热耦合界面采用高热导率的固体材料，高温下不挥发。
套件接口板及散热块
