一 、功能概述
该试验台适用于各种汽车的行李箱架的静载试验和挠度检测，判断其产品是否合格；为该产品的开发设计和研究提供精确的检测参数。
二、依据标准
本试验台技术指标符合贵公司所提出的相关检测要求。
三 、产品技术说明
1、检测项目
1.1、静载试验
1.1.1抗升力试验；
1.1.2抗纵向力试验；
1.1.3抗20°水平力试验；
1.1.4抗横向力试验；
1.2、挠度检测
1.2.1X方向挠度检测；
1.2.2Y方向挠度检测；
1.3、驻坡状态
1.3.1 前后正负15度倾斜；
1.3.2 左右正负15度倾斜；
2 、试验台的组成结构

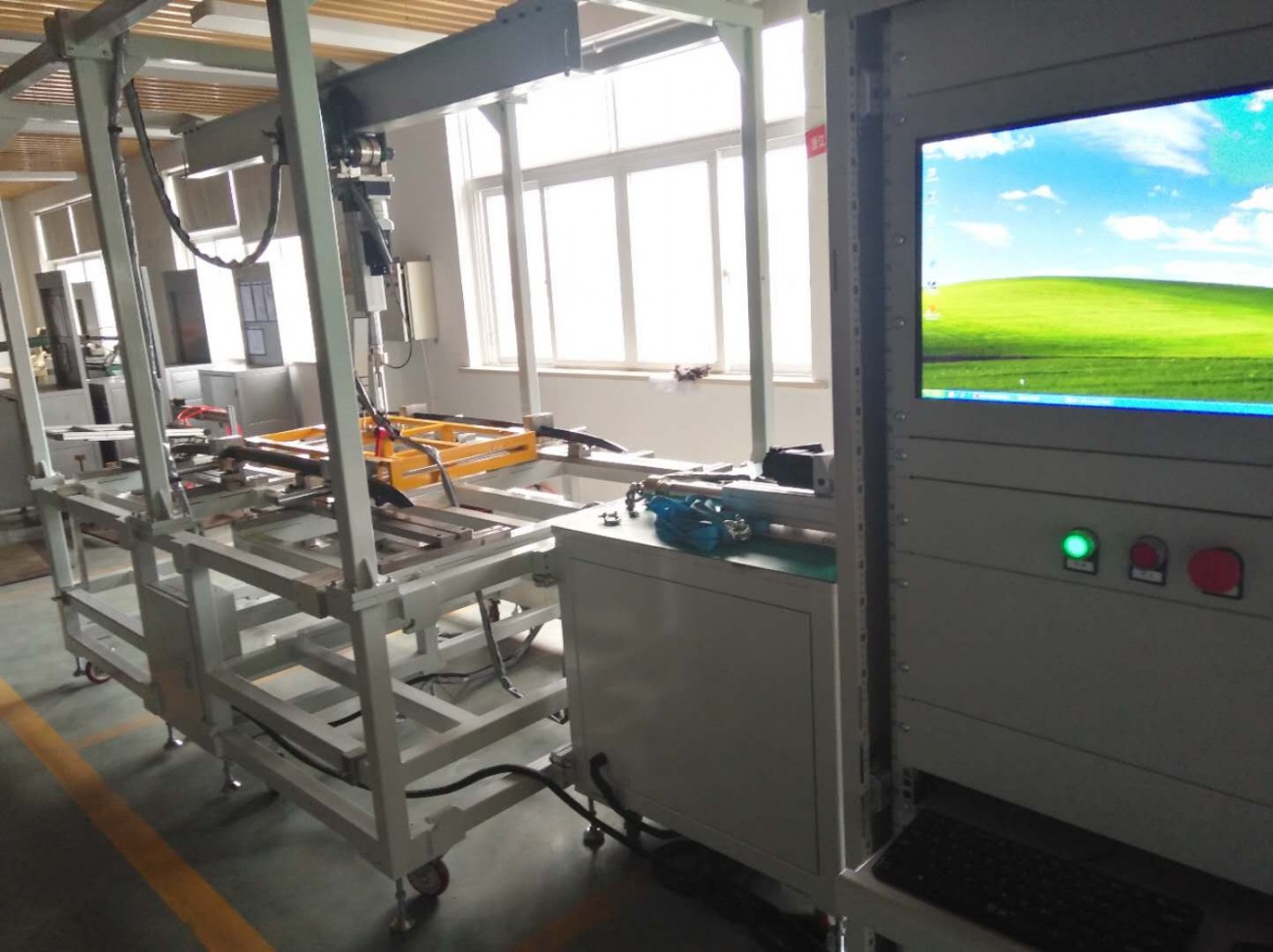

2.1 试验台结构与组成
本试验台是有操作试验台体和计算机控制柜组成；之间电缆连接有航空插头连接，便于移动。
试验台体是用钢型材框架结构焊接而成，表面喷漆处理，台体前后安装有对开门，便于设备的保养和维修。
计算机控制柜为型材钢焊接而成的标准化式控制柜体，外表喷塑处理；底面安装有自锁式脚轮，可自由移动并刹车固定；上部放置液晶显示器，下面设计有抽屉式键盘托盘，工控机放置在键盘下部；电路控制系统安装在控制柜里，前后和侧面安装有活门，便于电路的检修；
2.2 实验台布局
试验台各部分结构紧凑，总体布局合理，美观大方，水平方向加载机构采用一个机构，通过移动来完成对各个使力点作用，整体结构简单，人机界面良好。
设备机械结构图设备机械结构图
2. 3 试验台外观颜色
1)台体尺寸2500x1500(长X宽),外表喷塑处理电脑灰（RAL7035），操作面板铝板氧化、驱动机构安装支架及工装夹具表面镀铬处理；试验箱为不锈钢材质；
2)计算机控制的电控柜，外表喷塑处理电脑灰（RAL7035）。
3、试验台详细说明
3.1 驱动检测机构
驱动检测机构为壹套，一套为垂直方向作用力，其它作用点通过定滑轮进行力方向的转换，可以在不同的作用点工作，该机构具有导向定位杆和角度调节，方便安装定位。
控制部分采用伺服电机驱动与力传感器形成闭环控制电路，试验的转速可自行设定；并可设置最大加载力的保护限制；伺服电机具有运转平稳，控制精度高等优点；高效率等优点。
3.2 挠度位移检测机构
位移传感器安装在磁力表座上，在试验前可将磁力表座吸合在合适的位置，调整好位移传感器的检测位置，方便快捷，实用性强，可满足任意关键点的位移检测。位移传感器选用自复位式位移传感器，测量数据准确，精度高。
3.5 试验箱
试验箱为钢材焊接而成，具有足够的刚性，试验箱长1000mmX宽600mmX高100mm；试验箱周边具有挂载机构，方便施加各个方向力和检测位移。
3.6 功能实现
1、抗升力试验：（如下图）
1）在Fa作用下，车顶装载装置应继续固定在车顶上；
2）在Fa作用下，任何部件应无损坏发生；
3）如果前后链接装置不同，则试验后，后部车顶杆在0.5Fa下应继续固定在车顶上。
2、 抗纵向力试验：
1）在F1作用下，载物应继续固定在车顶装载装置上；
2）在F1作用下，任何部件应无损坏发生；
3）在0.5F1作用下检测瞬间挠度，如果超出10mm设备报警。
4）在-0.5F1作用下，载物应继续固定在车顶装载装置上，任何部件应无损坏发生，检测挠度，如果超出50mm设备报警。
3、 抗20°水平力试验：
1）在F1q作用下，载物应继续固定在车顶装载装置上；
2）在F1q作用下，任何部件应无损坏发生；
3）在0.5F1q作用下检测瞬间挠度，如果超出10mm设备报警。
4）在0.5F1q作用下检测最大挠度，如果超出50mm设备报警。
4、 抗横向力试验：
1）在Flat作用下，载物应继续固定在车顶装载装置上；
2）在Flat作用下，任何部件应无损坏发生；
4）在Flat作用下检测最大挠度，如果超出50mm设备报警。
5、 挠度检测：
1）在X方向作用力，检测X方向挠度；
2）在Y方向作用力，检测Y方向挠度。
3.8 控制部分
1) 计算机系统配置：
▶▶ 工业控制计算机P4 3.0G/1G/160G
▶▶ 19”液晶显示器；
▶▶ 喷墨打印机及附件
2) 闭环控制电路系统
3) 轮辐式力传感器
4) 位移传感器
5) 伺服电机及控制器
6) 试验电源
3.9 控制及数据处理软件部分
WINDOWS系统操作平台，操作容易，可设定检测参数。标准化的试验报表格式，包括检测数据输出、规范、准确。
1）型号扩展模块：既可添加一种汽车行李箱的产品型号，也可删除某个汽车行李箱型号；
2）试验检测模块：行李箱横向加载，行李箱纵向加载，行李箱挠度检测；
3）试验参数模块：可设定加载力大小，加载速度大小，加载力范围，位移范围；
4）系统功能模块：分为系统管理模块、打印模块、可更改相关试验报表内容、打印试验报告。
3.10 试验电源
▶▶ 负载电源输入参数：
▶▶ 相对温度： 0℃--45℃
▶▶ 输入电压：AC 220V±10%，50Hz
四、试验台技术指标
▶▶力检测范围：0~12000N，精度±0.5%FS，显示分辨率0.1N；
▶▶位移检测范围：0~20mm，精度±0.2%FS，显示分辨率0.01mm；
五、使用条件
▶▶ 湿度范围：35-90%（相对湿度）；
▶▶使用温度范围：0～40℃；
