1WON交叉滚子轴承的结构与特征
1.结构
WON交叉滚子轴承为在内轮和外轮具有90 V槽的电动面上将滚子进行直交组合的结构,滚柱与滚
柱之间组装有特殊号的制动装置,不产生滚柱之间的冲突和摩擦、防止回转扭矩的增加,是非常便于
使用的紧凑型结构。
2.特征
交叉滚子轴承的内轮和外轮的电动面上组装有传动链滚柱,外部载荷导致的弹性变位小,可同时承受
径向载荷、轴向载荷、力矩载荷等复杂的载荷。 由于采用特殊制动装置, 当滚柱倾斜或偏接触而发
生偏磨损或驱动时,不出现被卡现象,可进行顺畅的回转运动。 同时,为了符合使用环境,能进行预压
调整的高精度、高刚性产品。
3.用途
主要用于要求复合载荷与高刚性、需要回转精密度的地方。
미道用于产业用机器人、工作机械索引表ATC 医疗器械 精密调准夹片台、半导体制亘衣
备、DD电机等许多装备上。

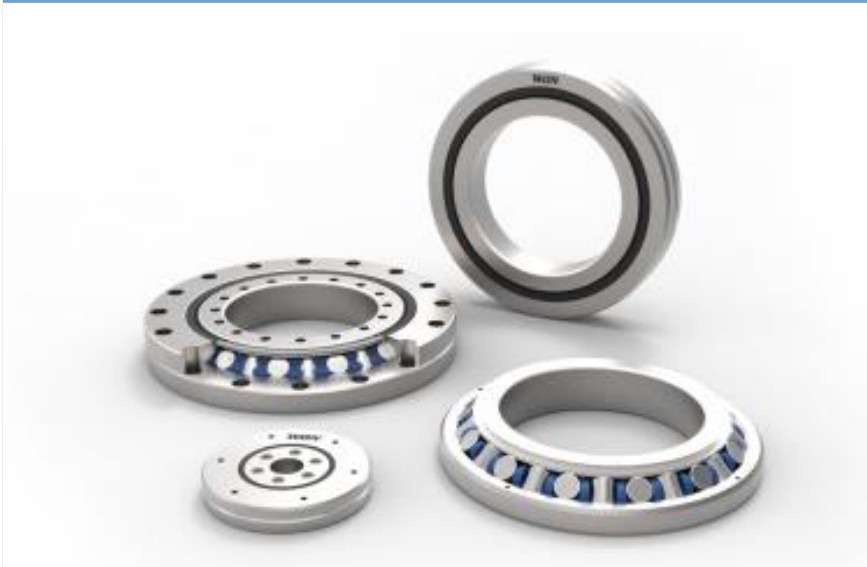

2交叉滚子轴承的种类
1.内轮回转用交叉滚子轴承CB系列
1)交叉滚子轴承的内轮为一体型,外轮为易于拆装的上下分离型,用螺栓连接,易于操作。
2使用交叉滚子轴承时,用于需要内轮回转精度的地方,主要用于工作机械的索引表、产业机器人
的关节部和回转部等。
2.高刚性交叉滚子轴承CH系列
1)交叉滚子轴承的内轮及外轮为一体型, 拆装时安装误差小的高精度、高刚性类型,可获得稳定的
回转精度。
2)使用交叉滚子轴承时,用于需要内轮和外轮同时或各自回转的地方。
3.薄型内轮回转用交叉滚柱轴环CA系列
1)交叉滚柱导轨的内外环壁厚极薄的紫漆型。交义門轮为易于排装的上下分离型,用望检铺地
易于操作。
2)使用交叉滚子轴承时,用于需要内轮回转精度的地方,主要用于工业机器人的关节部和同转恕络
4.顾客订购型特殊型号CS系列
