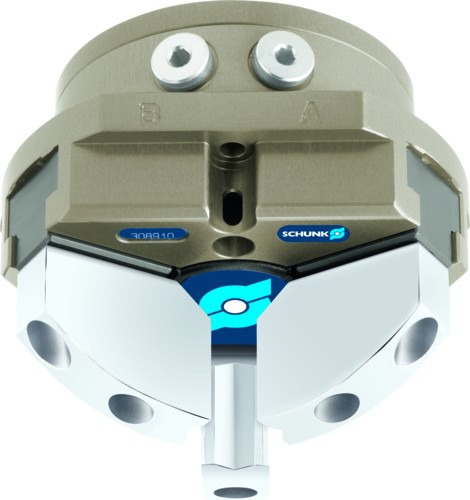

DRG 54-90-AS-HT
技术参数 DRG 54-90-AS-HT
ID
39307107
型号
耐高温型号
闭合力（手指长度 0 mm） [N]
636
每个手爪的张开角度 [°]
90
每个手爪的最大闭合角度 [°]
1.5
闭合力矩 [Nm]
15.6
弹簧产生的闭合力矩 [Nm]
2.8
重量 [kg]
0.77
建议工件重量 [kg]
每个双行程的流体消耗量 [cm³]
36
最小工作压力 [bar]
4
最大工作压力 [bar]
6.5
额定工作压力 [bar]
6
闭合时间 [s]
0.4
打开时间 [s]
0.5
闭合-/打开时间，带弹簧 [s]
0.6
最大允许手指长度 [mm]
60
每机械手手指的最大允许质量 [kg]
0.15
防护等级IP
67
最低环境温度 [°C]
5
最高环境温度 [°C]
130
重复精度 [mm]
0.1
长度 X [mm]
70
宽度 Y [mm]
52.4
高度 Z [mm]
101.5
力矩 Mx max. [Nm]
10
力矩 Mz max. [Nm]
1
最大轴向力 Fz max. [N]
180
产品系列的常规说明
闭合力矩
施加到每个机械手夹爪的抓取力矩的算术和。
张开角度为 0° 时，达到指示的闭合力矩。闭合力矩随张角的变化可参照下图“闭合力矩路线”
手指长度
沿主轴方向，从距基准面距离 P 处测得。
重复精度
定义为 100 个连续行程后极限位置分布。
工件重量
采用摩擦系数 0.1 和安全系数（防止由于重力加速 g 工件滑落） 2计算压入配合抓取。如果是适形或捕获式抓取，可抓取工件重量则大很多。
闭合/打开时间
仅为基爪或手指的运动时间。不包括阀门开关时间、软管注入时间或 PLC反应时间，但是计算周期时必须考虑这些时间。
工作原理
楔式结构
外壳材料
铝合金，阳极氧化
基爪材料
钢
启动
气动，带符合 ISO 8573-1:2010 [7:4:4] 的过滤压缩空气。
保修期
24 个月
维护和维修
-
标配范围
接近开关支架、定心套、直接接口 O 型圈、排气节流阀，装配说明书（含制造商声明的操作手册从官网下载）
抓取力保持
始终采用弹簧集成，还可通过保压阀 SDV-P 实现
