0-50Ω转4-20mA电位计，电子尺隔离器
隔离放大器和隔离变送器的工作原理是首先将传感器、仪器仪表、PLC等发送与接收的标准信号或温度、位移、频率、转速等专用信号通过半导体器件进行调制，再由光感或磁感器件进行隔离转换变送，然后进行解调还原成精度、线性度一致的原有信号或变换成其它信号，同时对隔离前后信号的工作电源进行隔离处理，以保证信号输入、信号输出与辅助电源即变换前后的信号、电源、地之间三隔离。模拟信号隔离放大器和隔离变送器属于工业仪器仪表与传感器分类中的一种器件，其主要功能是模拟量的隔离、放大、转换及变送，因而就必然有信号带宽和频率响应这个基本的技术指标。
主要特性:
>>输 入：输入电位器或电阻信号：0-50Ω/0-100Ω/0-200Ω/
0-500Ω/0-1KΩ/0-2KΩ/0-5KΩ/0-10KΩ
>>输出信号：输出标准电压信号：0-5V/0-10V/1-5V/0-±5V/0-±10V
或输出标准电流信号：0-10mA/0-20mA/4-20mA
>>辅助电源：5V、9V、12V、15V或24V直流单电源供电
>>工业级温度范围: - 45 ~ + 85 ℃
>>精度等级：0.1，0.2级
>>隔离耐压：2500VDC(1mA,60S)，输入/输出/电源 三隔离
>>安装方式：DIN35导轨安装
>>外形尺寸：79x69.5x25mm
>>位移测量，角度测量
>>电位计，电子尺信号的隔离变送
>>电阻阻值的测量变送
电子尺信号变送器产品主要用于0-5K，0-10K等位移或角度传感器信号的隔离与变送(传感器需用户自己配)，在工业上主要用于信号的隔离与变送。该变送器输入采用恒压驱动，适用于3线传感器。如果是2线传感器，也可以按要求定制成恒流驱动方式。输入、输出和辅助电源之间是完全隔离（三隔离），可以承受2500VDC的隔离耐压。产品采用DIN35国际标准导轨安装方式，体积小、精度高，性能稳定、性价比高，可以广泛应用在石油、化工、电力、仪器仪表和工业控制等行业。该系列电子尺信号隔离放大器使用非常方便，仅需接好线，即可实现位移信号的隔离变送。
选型举例1：输入：0-5KΩ供电电压：24V输出：4-20mA
型号：DIN11-IRT-R7-P1-A4
选型举例2：输入：0-10KΩ供电电压：12V 输出：0-5V
型号：DIN11-IRT-R8-P2-V1
参数：
精 度 -------0.2%
输 入 -------电子尺、电位计、位移传感器、角度传感器、电位器、电阻等
输 出 ------- 标准的电压或电流信号。也可由用户自定义。
响应时间 ------- < 10mS
辅助电源 -------DC5V、9V、12V、15V、24V
功率 ------- < 1W
温度漂移 ------- 50ppm/℃（典型值）
负载能力 ------- 电压输出：≥ 2kΩ
电流输出：≤ 450Ω
隔 离 -------信号输入/输出/辅助电源 三隔离
隔离电压 ------- 2500VDC，1分钟，漏电流1mA
工作温度 ------- -40~ +85℃存储温度 ------- -45 ~ +80℃
工作湿度 ------- 10~ 90% (无凝露) 存储湿度 -------10 ~ 95% (无凝露)
注：
1、如果输出信号大小与位移或角度相反，则将8脚和10脚连接的线交换。
2、如果是两线传感器，则需要定制为恒流驱动，接线就直接连接到7脚和8脚。
所谓带宽（bandwidth）又叫频宽，是指在固定的的时间可传输的资料数量，亦即在传输管道中可以传递数据的能力。在数字设备中，带宽通常以bps表示，即每秒可传输之位数。在模拟设备仪器中，带宽通常以每秒传送周期或赫兹(Hz)来表示。信号的带宽是指该信号所包含的各种不同频率成分所占据的频率范围。
带宽指标的测试方法如下，在输入端加上一个频率可调的正弦波模拟信号，输出端可以稳定跟随输入端信号的最大频率范围就是带宽。工业信号隔离放大器带宽指标的工程意义是什么呢？在应用当中我们如何理解“带宽”呢?带宽指标反映了隔离放大器对输入信号变化的响应速度。带宽越大，隔离放大器对信号变化的响应速度越快；带宽越小，说明隔离放大器对输入信号瞬间变化反应不敏感，在某些场合也就意味着抗干能力较强。

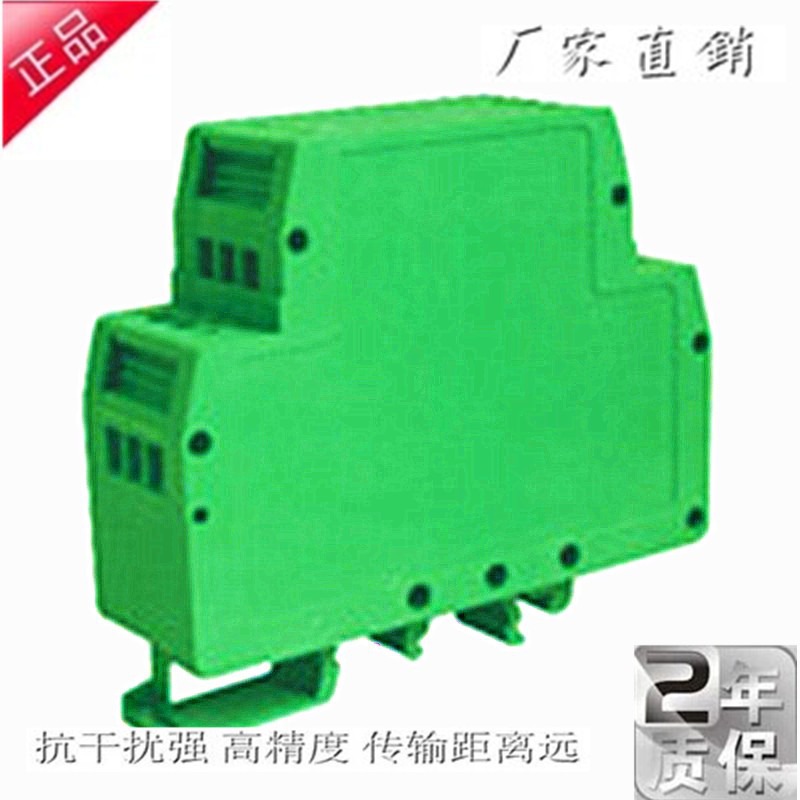

可以安装在标准DIN35导轨上
