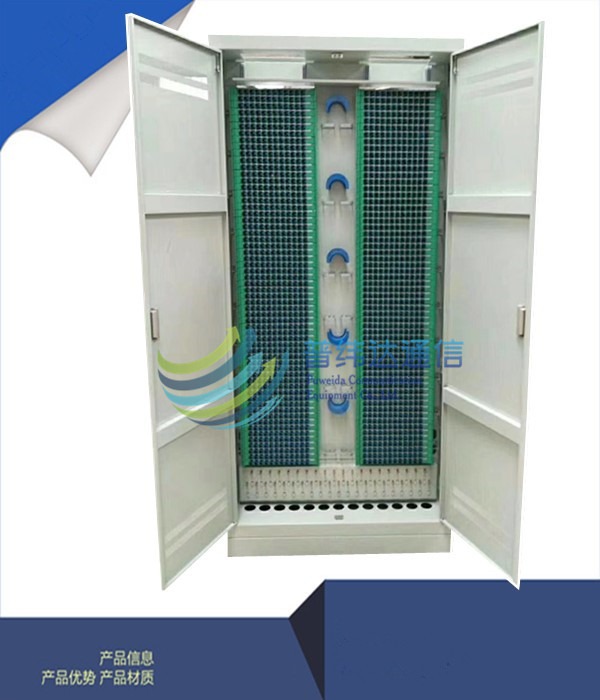

1440芯光纤配线架（机房布线产品图）、普纬达通信三网合一光纤总配线架、三网合一光纤配线架|共建共享光纤配线柜《三网合一光纤配线架》|ODF光纤配线架（OpticalDistributionframe）ODF光纤配线架|ODF光纤配线柜（ODF配线柜容量：144芯、288芯、360芯、432芯、480芯、576芯、648芯、720芯、864芯、960芯、1152芯、）中华人民共和国通信行业标准光纤配线架YD/T778-2006《光纤配线架》Q/CT 2354-2011《中国电信光总配线架技术要求》|FTTH接入层光纤分配架（FiberOptic Distribution frame），又称光纤配线柜，是用于光纤通信网络中对光缆、光纤进行终接、保护、连接及管理的配线设备。在本设备上可以实现对光缆的固定、开剥、接地保护，以及各种光纤的熔接、跳转、冗纤盘绕、合理布放、配线调度等功能，是传输媒体与传输设备之间的配套设备。
安装标准： 19英寸安装.
材 料： 材料全部要求为Q235以上优质冷轧钢板，顶底框，立柱材料厚度1.5mm以上.
规 格：高*宽*深MM:2260*600*600及高(2000或2200或2260)*宽(600或800)*深(600*800).
颜 色： RAL:7035灰白色;GY-09冰灰色;Z44浅驼灰色可选;也可以定制.
前 门： 钢化玻璃门,铁门,网孔铁门可选.
后 门： 铁门,网孔铁门,单开门或双开门可选.
进线方式： 能同时满足上下进线.
表面处理： 机架整体采用静电喷塑处理.
整体结构： 机架整体为拼装式结构，全正面操作.
机架接地： 机柜保证电气导通，有完善的接地系统.
机架安装： 机架可以并列安装，并且有合理的走线通道.
机柜结构
封闭式架体结构，正面双开门、左右侧板可拆卸，方便并架
免单元箱设计， 12芯熔配一体化模块直接插拔使用，配置灵活
适用于FC、SC、LC、ST（ST需加适配器法兰）四种适配器
可安装分光模块，分光模块与熔配一体化模块安装尺寸完全兼容
全正面操作，上、下进缆方式可自由调配
可靠的光缆引入、固定保护装置，同时适用于带状光缆及非带状光缆操作
大容量尾纤、跳纤盘绕空间，合理走纤路由
光纤、光缆在任何位置的弯曲曲率半径大于37.5mm
ODF光纤配线架特点：
1.配线箱内采用抽屉式结构，操作时可抽出，完毕后放回。
2.采用镀锌处理冷轧钢板和表面喷涂的工艺,光纤分配盘采用掺杂阻烯材料的喷缩材质,轻便灵活,又结实耐用,具有光缆引入,固定和保护功能，光缆终端与尾纤熔接功能，用户可根据实际需求选配单元数量或法兰盘数量
3.模块化设计：19英寸标准，单元体及每个模块均可单独取出，方便灵活配置与扩容。
4.易升级：可用作传统的ODF，也可平滑地增加智能化光纤管理功能，且不影响正常的业务通信。
5.易操作和维护：独立、清晰的功能分区方便操作和维护；通过跳纤实现交叉连接，走纤路由清晰，运维管理方便；全正面操作，支持前后及左右并柜安装或靠墙安装，易于安装与维护。
ODF光纤配线架在综合布线系统中的应用：
综合布线系统中，配线架适用于设备间的水平布线或设备端接，以及集中点的互配端接。坚固及易于安装的设计，减少安装与操作费用，较大的正面标识空间方便端口识别，便于管理，符合19"机架安装标准。目前，该产品已在全球多个国家和地区获得规模商用，为运营商带来多项价值：
1.大容量，高密度，减少机柜布放数量，节约机房空间，增加机房的利用率；
2.实时监控端口，可提高故障定位效率，减少人力成本；
3.智能施工确保路由信息准确，减少沉没端口，节约运维成本；
4.eID电子标识减少纸质标签带来的信息泄露隐患；
5.智能中间配线柜配合智能光纤配线架，可实现机房智能化和电子化，易于部署和维护。
