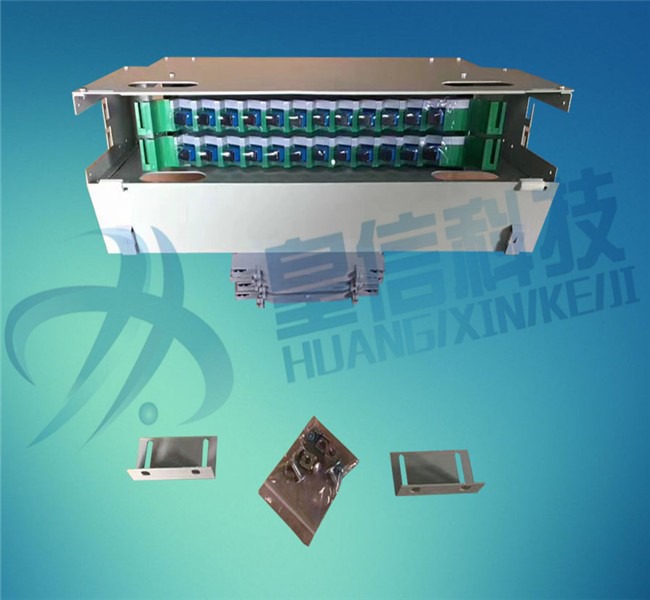

ODF箱适用于光纤到小区、光纤到大楼、远端模块局及无线基站的中小型配线系统，集熔接与配线于一体，大限度的高密度化，可安装于19寸标准机架上，适用于带状和非带状光缆，可卡接式安装FC、SC、ST和LC等多种适配器，适配器与设备在30°卡接式安装，既保证了跳线的弯曲曲率半径，又可避免激光灼伤人眼操作方便，保护完善，光缆和尾纤均具有2m以上的盘储空间。ODF单元箱又叫ODF子框：ODF框、ODF单元箱、一体化机箱、ODF光纤配线架配线箱容量：12芯、24芯、36芯、48芯、72芯、96芯、144芯、材质：壳体采用厚度1.5mm冷扎板制成,环氧静电喷塑，外形美观，配线箱箱安装：壁挂式、机架式（19英寸）；ODF单元箱是一种经过高密度,大容量设计的产品,具有外型美观大方,分配合理,便于查找,管理容易,安装方便及良好的操作性等特点。ODF单元箱具有光缆固定和保护功能、光缆终接功能、调线功能、以及光缆纤芯和尾纤保护功能。既可单独配装成光纤配线架，也可与数字配线单元、音频配线单元同装在一个机柜/架内。构成综合配线架。该设备配置灵活、安装适用简单、容易维护、便于管理、是光纤通信光缆网络终端，或中继点实现排纤、跳纤光缆熔接及接入必不可少的设备。
安装说明书
一、ODF光纤配线架箱体外型尺寸(见表1)
表1
容量
外形尺寸(高×宽×深)
光纤熔接盘模块(12芯)数量
12芯、24芯
430*300*75
2
48芯
430*300*135
4
72芯
430*300*185
6
96芯
430*300*255
8
二、ODF光纤配线架主要技术性能指标：
工作温度：-15℃～+40℃
储存温度：-25℃～45℃
相对湿度：≤85％(+30℃)
大气压力：70Kpa～106Kpa
连接器率耗(插入、互换、重复)≤0．5dB；回波损耗≥45dB：
插入耐久性寿命>500次；
高压防护地与箱体绝缘电阻>1000MΩ／500V(DC)；
高压防护地与箱体间耐压>3000V(DC)／1min不击穿、无飞弧。
三、ODF光纤配线架外形结构及特点
1、光纤配线架采用水平旋转抽屉式结构，操作灵活方便，安装尺寸采用国际19英寸标准。
2、采用光纤熔接盘单元模块化结构，即每一模块的容量为12芯组成。
3、卡接式安装FC、SC、ST适配器，适配器与机箱正面呈45°角度，能满足FC、SC、ST单芯和带状尾纤熔接，既可保证跳线的弯曲半经，以可避免弧光灼伤人眼。
4、光纤熔接盘均具有2米以上的盘储空间，每个光纤熔接盘可单独抽出操作。
四、ODF光纤熔接盘外形结构与安装
先将光纤配线架放在机柜内光缆进线的合适位置。
打开前后盖板，将光纤熔接盘从中心轴旋转至一条直线，再向前拉出光纤熔接盘
3、把剥好的光缆束管或室内光缆伸进光缆进线口（先不要急于固定光缆）
4、把光纤熔接盘上层的塑料盖板卸下，束管用尼龙捆扎带按12芯一组将其固定.
5、将光缆纤芯(约1m)在光纤熔接盘中盘绕多余纤芯，并将合适长度的护套剥去，清洁裸纤后引向熔接处。
五、光纤适配器安装
光纤熔接盘可十分方便的卡接安装FC、SC、ST适配器，ST的适配器需配备专用ST型垫片
2、清洁适配器内部的插芯套筒，并将其固定在适配器卡口中。
六、光纤尾纤熔接好后的工作
光纤尾纤熔接好后，按规范将熔接棒整齐的放入光纤熔接盘中间的U型槽中即可，再盖上盖板复原到光纤配线架中。
将光纤配线架后部的光缆束管留好足够的余长并固定。
3、在记录纸上标识各配线顺序，应记录各单元中的序号、编号及内容。
七、装箱单及附件
1
48口光纤配线架箱体 1套
光纤熔接盘 4块
3
说明书1份
合格证 1张
5
线扎及保护管
号码条
7
熔接棒
标识不干胶
八、包装、存储、运输
本设备的包装、存储运输严格遵守国标GB3837-83中的要求。
1、包装
具有防潮防震措施，所有附件另装盒或袋中再装入纸箱，整机用塑料袋密封，箱内装有防潮材料，箱外刷有防雨、防潮及向上的标志。
2、存储
箱子上方不宜堆积过重物品，库房内空气中酸性、碱性或其它应符合环保规定的要求，室内温度为-25℃～45℃之间，相对温度不大于85％的范围内存储。
3、运输
本机可适应各种交通工具的运输，经包装的产品在运输过程中要求环境温度在-30℃～45℃，相对湿度不大于90％，在+30℃上应有遮蓬，以免阳光直接曝晒，装卸及搬运时应按包装上印有的运输作业标志进行，不准将产品倒放、侧放。
