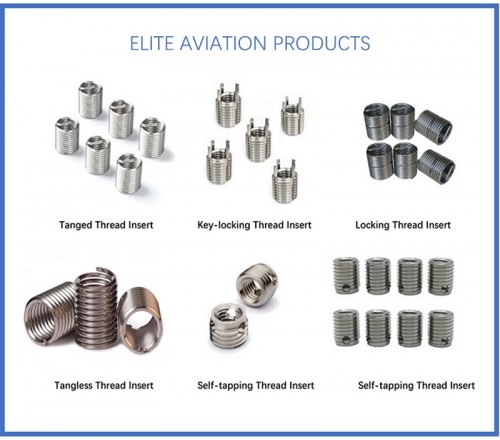

KATO无尾螺套也称为无安装柄螺套,是钢丝螺套中比较特殊的一种。
无尾螺套在两端均有一个类似鱼钩状的卡槽-“倒鱼刺槽”,在安装无尾螺套时,使用专用的安装工具,无需区分螺套的方向,直接安装即可,这一点是传统有尾螺套无可比拟的,从而大大提高了工作效率。
无尾螺套的优点:
1、无损坏设计:无安装柄、无折断槽。
2、符合NASM8846和NAS1130标准,可用于军事项目。
3、大大减少安装和检验时间,缩减成本。
4、双向设计,无插入方向要求,避免了由于安装柄去除所引起的各种问题。
5、快速、无损坏拆除可防止铸件损坏。
无尾螺套的结构尺寸按无尾螺套产品标准的要求,针对锁紧型无尾螺套对N1作如下规定:当螺套公称长度
自由状态下,无尾螺套型面外角平分线应垂直于无尾螺套轴心线,其偏差当公称直径d<5毫米时不大于4°;公称直径d≥6毫米时不大于2°。
无尾螺套自由状态圈数,从“钩槽末端”处算起。
无尾螺套在自由状态下,圈与圈之间允许有间隙,其间隙不大于0.2P。
