FDB光缆分线箱|外贸款16芯光缆分线箱|塑料16芯光缆分线箱|FTTH光缆分光分纤箱|套接光缆分纤箱|白色光缆分纤箱|黑色光缆分纤盒|灰色光缆分光分纤箱|使用说明书：产品概述分纤箱是针对FTTH建设中采用光纤分光不同的场景需求而开发设计的新一款产品，该产品用于配线光缆通过分纤熔接与蝶形入户光缆实现连接，从而满足用户高速率带宽业务开通的需求，是ODN网络中重要的光接入点设备。二、特点
※适用多种使用场景：室内、室外、挂墙、挂杆、新老楼盘。
※模塑箱体，安装背板设计，造型美观小巧，安装方便快捷，便于大规模施工。
※ 光纤分纤及熔接方便，走线路由顺畅。。
※皮线光缆采用专用卡槽设计，可带活接头入盒，固定可靠，布放简便效率高。
※工厂化皮线尾纤，实现高质量低成本快速部署。

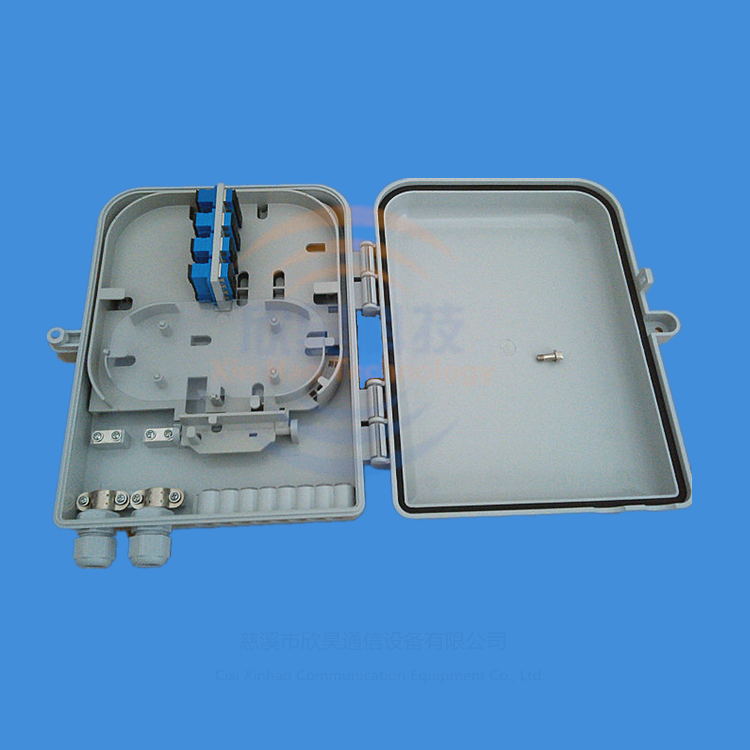

三、产品结构图
四、箱体安装步骤
4.1 按照背板孔位，选定位置后用冲击钻打孔，将φ10膨胀管敲进孔内，按箱体后螺丝孔距尺寸用螺钉固定于墙体上；
3.2将箱体对准螺丝直接挂上；；
五、工程施工与装维
5.1配线光缆熔接操作
a.为方便熔接，箱体固定后，光缆进入固定熔接；
b.开剥光缆，长度约1.5m，在光缆开剥处缠绕几圈绝缘胶布，再用喉箍进行紧固；
c.熔接配线光缆，盘绕，操作完成后，将模块旋转框插入铰链旋转轴；
d.进行光缆加强芯接地，将接地线从光缆入口引出接地；
f.固定好光缆穿线滑块，将箱体重新安装于墙体上。
5.2.数据记录：在粘贴在箱门上的光路标示牌上记录走纤路由。
5.3.关闭箱门，旋紧螺钉，整理施工现场。
