产品概述：

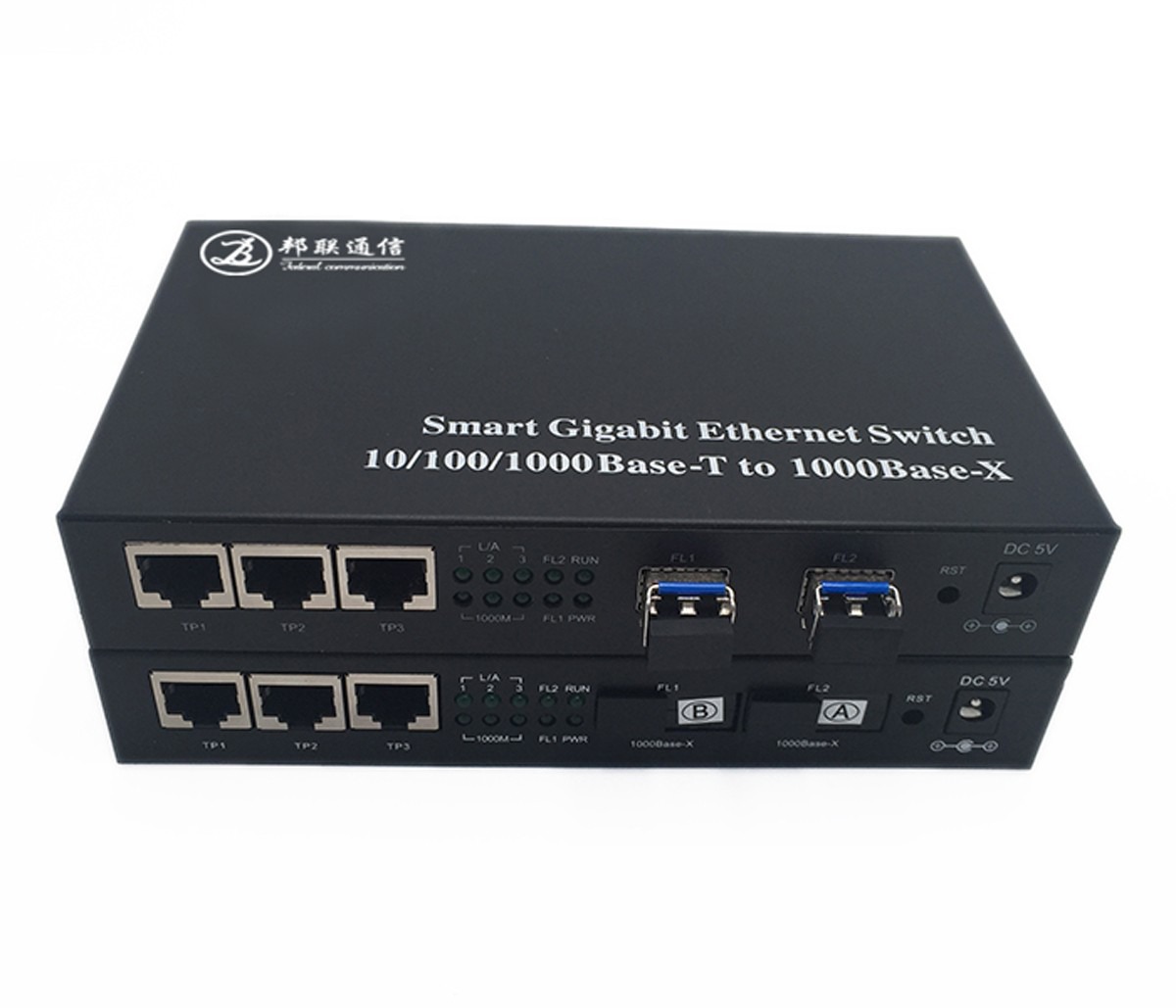

BL-SWHW1000M-2LC/3QC具有2个千兆以太网光接口，3个10/100/1000M以太网电接口。这3个以太口为交换口，可以通过2个光纤接口进行级联，方便用户进行链型、环型组网。以太网接口10M/100/1000M自适应，支持VLAN协议.
本系列产品采用冗余环网设计，每台设备有两个用于组成环网的光纤端口，通过手拉手的级联方式组成环形的网络拓扑结构，冗余环网（FC-Ring）设计是为了实现在恶劣环境下，数据传输的稳定性、可靠性和实时性。其工作原理是物理连接上成环型结构，工作时网络信号成链状结构，一旦传输光缆某处节点断路，设备以极短的时间自动切换到备用线路上传输。冗余环网结构不仅减少了数据信号传输风险，更简化了工程安装，降低了工程成本。
产品特性：
◆ 3个10/100/1000MRJ45电口和2个1000M-SC/FC/LC光口，实现不同端口之间以太网信号交换；
◆支持多种光纤网络结构：点对点、星型、链型、环网冗余，并可组合为更复杂的网络拓扑结构;
◆设备提供3路千兆以太网电口，2路千兆光以太接口，环网总的传输带宽为线速1000M；
◆交换机内建 1MbitMP-SSRAM高速内存，无阻塞设计，最大背板带宽32GBit/S;
◆基于FPGA+ARM设计，快速缩短自愈环回建立时间，支持“FC-Ring”冗余环网（自愈时间<20ms）；
◆支持VLAN超长数据包的传输，可以与支持IEEE802.1Q协议的交换机产品匹配使用，支持最大
为10240字节的以太包；
◆RJ45电口能自适应10/100/1000M、全/半双工模式、直通线/交叉线连接方式
◆SC/FC/LC口支持1000M全双工模式
◆ 支持流量控制，能防止广播风暴
◆支持VLAN，QoS，
◆ 支持最大1536 bytes的以太帧
◆ 功耗小（3W），发热少，稳定性好。
技术参数：
光纤部分
光口：2
光纤数：单纤,双纤
光纤接口：FC/SC/ST/LC(SFP)
多模光纤:
50/125um 或62.5/125um，
最大传输距离 5Km@62.5/125um单模光纤，衰减(3dbm/km)
波长：820nm
发射功率：-12dBm (Min) ~ -9dBm (Max)
接收灵敏度： -28dBm(Min)
链路预算：16dBm
单模光纤:
8/125um，9/125um，
最大传输距离40Km(实际如需更大距离需定制)
传输距离：40KM@9/125um 单模光纤，衰减(0.35dbm/km)
波长：1310nm
发射功率：-9dBm (Min) ~-8dBm (Max)
接收灵敏度：-27dBm (Min)
链路预算：18dBm
以太网接口（10/100/1000M）
速率：10/100/1000M自适应，全/半双工完全自适应
协议：支持IEEE 802.3，IEEE802.1Q(VLAN)
MAC地址表：可以学习4096个MAC地址
物理接口：RJ45座,支持Auto-MDIX（交叉/直通线自适应
回损：20 dB
电源需求
系统电源：AC180V ~ 260V；DC–48V；DC +24V
功耗：≤10W
工作环境
工作温度：-10℃ ~50℃
工作湿度：5% ~ 95% (无凝露)
存储温度：-40 ℃~ 80℃
存储湿度：5%~ 95% (无凝露)
产品选型：
产品型号
功能描述
单位
单价
BL-SW1000M-2LC/2C
2光2电：双纤2千兆光+2百兆电，SC/FC/LC可选双纤20km 独立台式
台
BL-DW1000M-2LC/2C
2光2电：单纤2千兆光+2百兆电，SC/FC/LC可选双纤20km 独立台式
BL-SWHW1000M-2LC/3QC
2光3电：环网双纤2千兆光+3千兆电，SC/FC/LC可选双纤20km 独立台式
BL-DWHW1000M-2LC/3QC
2光3电：环网单纤2千兆光+3千兆电，SC/FC/LC可选双纤20km 独立台式
BL-SW1000M-2LC/4C
2光4电：双纤2千兆光+4百兆电，SC/FC/LC可选双纤20km 独立台式
BL-DW1000M-2LC/4C
2光4电：单纤2千兆光+4百兆电，SC/FC/LC可选双纤20km 独立台式
BL-SWHW1000M-2LC/4C
2光4电：环网双纤2千兆光+4百兆电，SC/FC/LC可选双纤20km 独立台式
BL-DWHW1000M-2LC/4C
2光4电：环网单纤2千兆光+4百兆电，SC/FC/LC可选双纤20km 独立台式
BL-SW1000M-2LC/6C
2光6电：双纤2千兆光+6百兆电，SC/FC/LC可选双纤20km 独立台式
BL-DW1000M-2LC/6C
2光6电：单纤2千兆光+6百兆电，SC/FC/LC可选双纤20km 独立台式
BL-SW1000M-2LC/8C
2光8电：双纤2千兆光+8百兆电，SC/FC/LC可选双纤20km 独立台式
BL-DW1000M-2LC/8C
2光8电：单纤2千兆光+8百兆电，SC/FC/LC可选双纤20km 独立台式
BL-SWHW1000M-2LC/8QC
2光8电：环网双纤2千兆光+千百兆电，SC/FCLC可选双纤20km 独立台式
BL-DWHW1000M-2LC/8QC
2光8电：环网单纤2千兆光+千百兆电，SC/FCLC可选双纤20km 独立台式
