中科ZK-OS-0580光开关模块主要应用于链形组网的光传输线路的保护，当通信线路中某节点的供电出现故障或中断时，此节点的光开关将直接使连接上下行光口的光路导通，即将该节点的电源故障设备旁路掉，从而避免整个通信链路因某点的故障产生全线中断。
光开关模块技术参数:
适用光纤 | 单模光纤 |
工作波长 | 1310/1550± 40 nm |
插入衰耗 | <0.6dB |
开关速度 | <4ms |
工作温度 | -40 ～ 85 Cº |
光纤连接器 | 默认LC口，其它类型口可定制 |
工作电压 | 5-58VDC |

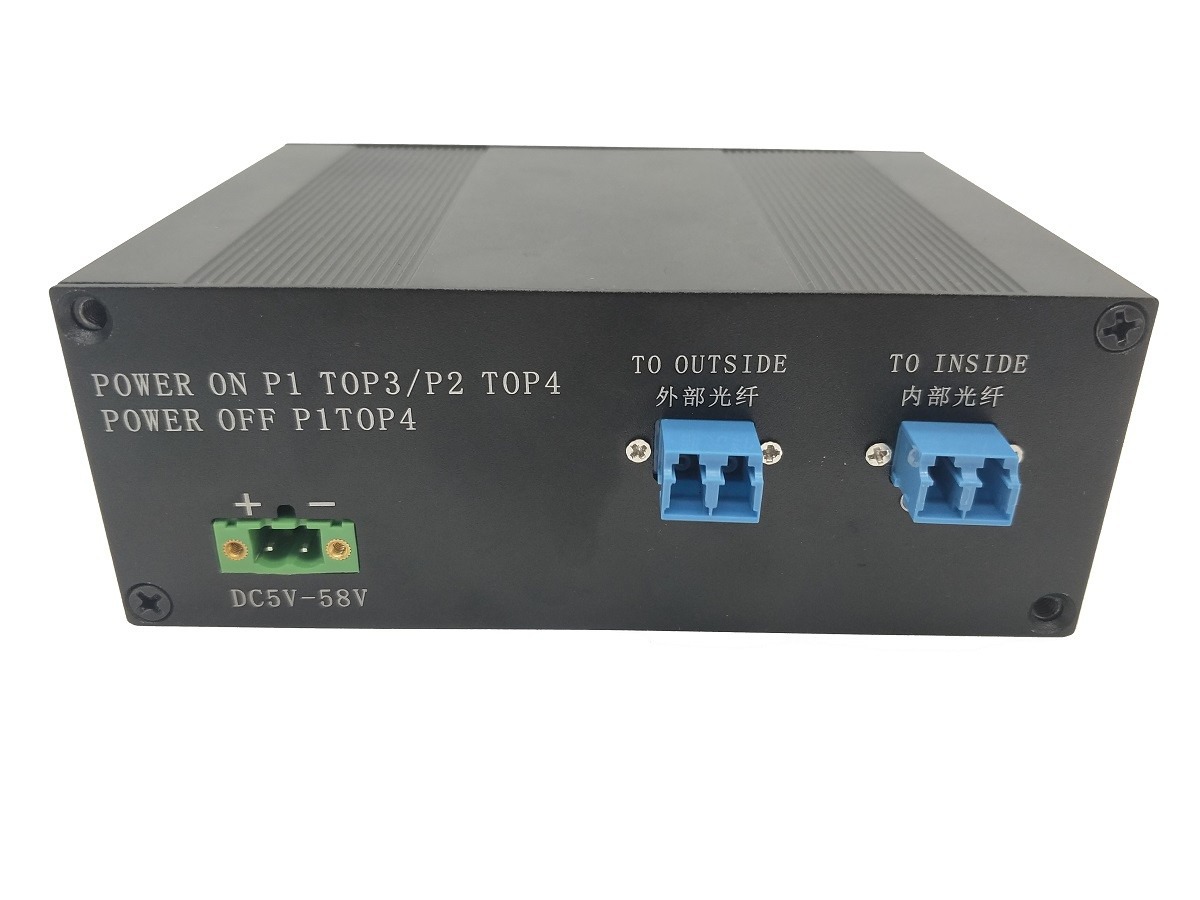

光开关工作原理：
站点有电的时候1和3通，2和4通
站点没有电的时候，1和4通
光纤连接方式：
1口连接到环网工业交换机或者其它环网设备所组建的环网的上行口（外部光纤）
3口连接到同节点环网工业交换机或者其它环网设备的上行口（内部光纤）
4口连接到环网工业交换机或者其它环网设备所组建的环网的下行口（外部光纤）
2口连接到同节点环网工业交换机或者其它环网设备的下行口（内部光纤）
电源连接示意:
中科光保护开关ZK-OS-0580为了最大程度的方便客户使用，输入电压设计为超宽压输入5-58VDC（最高极限电压为80VDC），电压输入采用2PIN工业输入端子，建议和工业交换机一起取电，保障和工业交换机的供电状态保持一致，电源输入做了防反接保护。
取电方式：
1.如果现场设备是直流供电建议和节点设备一起取电
2.如果现场设备如果是交流设备，建议通过电源适配器取电
