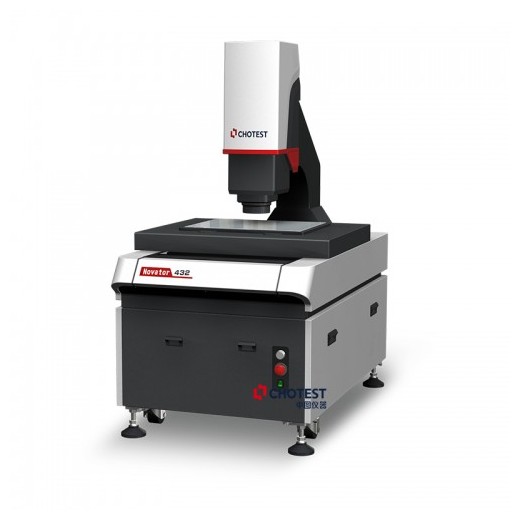

Novator系列二次元影像仪采用高精度光学成像技术和计算机数字处理技术，能够快速、准确地获取三维物体表面形态信息，并进行精密的尺寸、角度等多项测量数据的分析和处理。它通过光学放大和数字图像处理技术来实现对物体尺寸、形状、位置、轮廓等各种参数的测量。可用于机械、电子、模具、注塑、五金、橡胶、低压电器、磁性材料、精密冲压、接插件、连接器、端子、TEL、家电、印刷电路板、钟表、计量检测等领域。
测量功能
1.量测工具：扫描提取边缘点、多段提取边缘点、圆形提取边缘点、椭圆提取、框选提取轮廓线、聚焦点、zui近点等。
2.可测几何量： 点、线、圆（圆心坐标、半径、直径）、圆弧、中心、角度、距、线宽、孔位、孔径、孔数、孔到孔的距离、孔到边的距离、弧线中心到孔的距离、弧线中心到边的距离、弧线高点到弧线高点的距离、交叉点到交叉点的距离等。
3.构建特征：交点、中心点、极值点、端点、两点连线、平行线、垂线、切线、平分线、中心线、线段融合、半径画圆、三线内切圆、两线半径内切圆等。
4.形位公差：直线度、圆度、轮廓度、位置度、平行度、对称度、垂直度、同心度、平行度等形位公差评定。
5.坐标系：仪器坐标系、点线、两点 X、两线等工件坐标系；图像配准坐标系；可平移、旋转、手工调整坐标系。
6.快速工具：R角、水平节距、圆周节距、筛网、槽孔、轮廓比对、弹簧、O型圈等特殊工具快速测量。
7.支持公差批量设置、比例等级划分、颜色自定义管理。
性能特点
激光扫描成像、***复合测量
1.支持点激光轮廓扫描测量，进行高度方向上的轮廓测量。
2.支持线激光***扫描成像，可实现***扫描成像和空间测量。
3.VisionX测量**支持多种轮廓测量和***空间测量，无缝连接2D/***混合测量。
频闪照明光源、高速硬件飞拍
1.具备频闪照明光源，支持频闪和普通双模式。
2.支持飞拍模式测量，测量效率提升5~10倍。
3.Novator系列二次元影像仪融入中图闪测仪的拼接测量功能，发挥综合优势。
可更换RGB表光、独立升降表光
1.可更换RGB表光和白色表光，适应多种复杂颜色和材料表面。
2.表光可独立升降，更好的观察样品表面。
3.支持六环八分区表面光、透射光、同轴光分段编程控制。
自动测量，批量更快
1.程序匹配工件坐标系，自动执行测量流程。
2.支持CAD图纸和Gerber图纸导入，坐标系匹配测量。
3、CNC固定坐标系模式下，可快速精确地进行批量测量。
Novator系列二次元影像仪在测量平面度时，可以将待测物放置在二次元影像仪的工作台上，使用光学放大镜头和图像处理**来检测物体表面的高低差异，并计算出物体表面的平坦度参数。通过与标准样品的比较，可以判断物体表面是否符合规定的平面度要求。需要注意的是，二次元影像仪在测量平面度时，需要选择合适的光学放大倍率和图像处理算法，以保证测量结果的准确性和可靠性。
