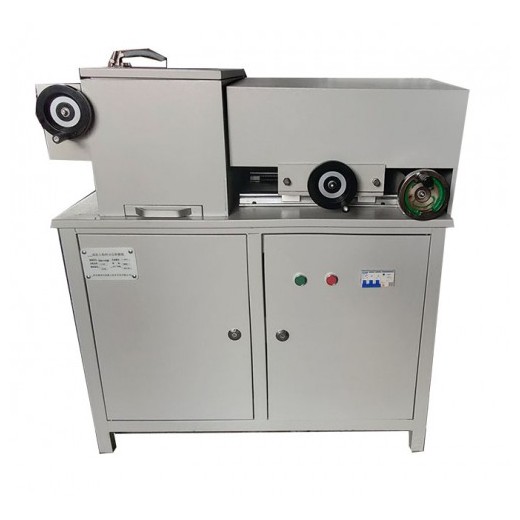

DRB-H5型混凝土粉样分层研磨机，整机结构由磨轮及固定系统；动力系统；磨轮的进给打磨系统；试块（包括夹具）夹持系统；夹持机构转向、锁止、旋转系统；密封系统；控制面板系统；粉末收集系统；支架系统等部分构成。
DRB-H5型混凝土粉样分层研磨机通过进给轮控制进行进给，丝距1毫米，每旋转一圈进给1毫米，可通过转盘刻度精确控制进给量。其主要特点是可以磨掉芯样表层，再正向逐层打磨混凝土。
DRB-H5型混凝土粉样分层研磨机因为可以侧向打磨，又可以正向打磨，又通过四爪卡盘固定，在磨轮满足要求的前提下，可以完成许多复杂打磨，完成对复杂物件的加工。
为满足《水运工程结构耐久性设计标准》（JTS153- 2015）中混凝土制样和取粉的要求，设计制造了 DRB-H5型设备。根据标准中“H.4 浸渍深度试验-热分解气相色谱法”的要求，采用四爪卡盘夹持的混凝土试样，采用平磨边轮和 V 型边轮，打磨圆形试件侧面，可获得芯样距离边缘 5mm的粉末，并随深度增加，磨粉范围减少。同时满足标准中“H.5 氯化物吸收量降低效果试验”中取粉的要求。
技术参数
1、主电机功率：1.5KW 转速940rpm 电压：380V
2、磨轮直径：125mm（可选150 mm）；双重固定；粒度30/40（可选50/60）
3、可磨样本规格：夹持7-125 mm不同尺寸试件
4、磨削进给量：1mm/转；总行程150 mm
5、磨削形式：干磨
6、打磨箱体钢材厚度：6mm；箱体尺寸：长556mm，宽330mm，高400mm
7、夹持圆形试件偏心距误差：1mm
8、混凝土粉末颗粒粒度范围：1～100微米范围，10微米为中心正态分布
9、设备尺寸：长1020mm，宽620mm，高1210mm
10、设备重量：290kg
11、针对混凝土优选磨轮粒度，混凝土粉末为中间值10微米正态分布
12、带过载过热自动保护装置
13、带开门自动关机功能
14、卡盘为四爪单动卡盘
15、箱体门采用可调锁扣，根据实际调节锁扣松紧
产品特点
1、静音设计。采用静音电机、箱体密封、精密丝杆、厚箱体设计，凸边设计等构造。
2、防尘设计。轴杆采用多片随动机构密封，箱体门采用密封条密封。
3、安全设计。磨轮与电机轴杆双重连接，箱体配置接近开关。
4、高精度取粉。磨轮进给控制到1% mm，沿试样深度方向取粉。
5、无维修设计。
6、人体工学设计。三个转轮同侧单面操作，作业面小。
7、磨边设计。可以平磨，也可以按一定角度磨去试件的表面。
8、标准粉末制备。采用30/40 粒度的主磨头，制取中间值为10微米正态分布的混凝土粉末。
9、特别定制。可定制为台式或落地式；可定制电机；可定制多种供电方式。（若对采集剖面图像可定制DRB-H2型；若需全自动采集粉末可定制DRB-H3型）。
