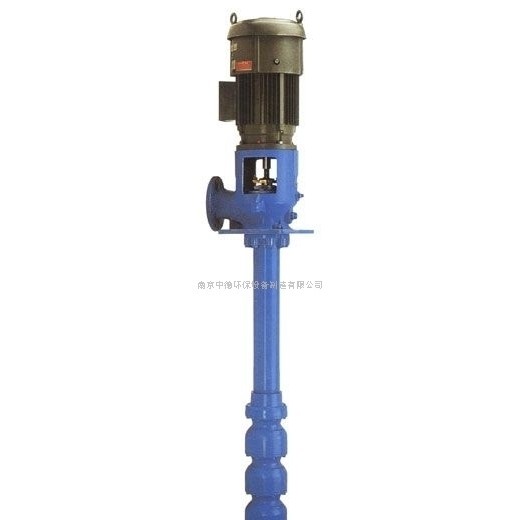

RJC长轴深井泵产品技术描述
RJC型系列泵结构新颖、水力模型、性能曲线无驼峰区域宽广、效率比其他型号深井泵平均高4%～8%，采用亚什兰树脂工艺制芯、叶片流道部位环氧涂复等多种新工艺；水泵效率高，性能曲线无驼峰，区域宽广，效率比JC型长轴深井泵高2~8%。水泵采用甩砂装置，迷宫式结构使砂粒无法进入轴承。叶轮轴、传动轴、电机轴的径向跳动控制在0.13mm以内，泵运行平稳，噪音低。泵座造型美观，窗口大，便于维修、更换填料。是节能型提水机具。使用于工矿企业、城市给排水与地下水抽汲及农田灌溉等。根据用户要求，更换有关材质并调整结构，可适用于在电厂、钢铁厂、化工厂输送固体颗粒含量较大的污水。
对于电厂、棉纺厂、自来水厂、石化企业也具应用领域。深井提水的重要设备。使用时整个机组潜入水中工作。把地下水提取到地表，是生活用水、矿山抢险、工业冷却、农田灌溉、海水提升、轮船调载，还可用于喷泉景观，热水潜水泵用于温泉洗浴，还可适用于从深井中提取地下水，也可用于河流、水库、水渠等提水工程。主要用于农田灌溉及高山区人畜用水，亦可供中央空调冷却、热泵机组、冷泵机组、城市、工厂、铁路、矿山、工地排水使用。一般流量可以达到(10m3~650m3)每小时、扬程可达到1500米。
水厂
火电厂（工业、生活、消防用泵等）: 1.水源地取水、补给水泵 2.凝结水泵
水电站（检修、渗漏排水用泵等）: 1.施工给水泵 2.大坝渗漏排水泵
钢铁厂（循环降温、生活、铁皮坑用泵等）：1.气体公司
冷却塔: 1.冷凝泵
轧钢,炼钢:1.铁皮坑泵
石油平台: 1.海水提升泵 2.柴油发电机组循环冷却泵 3.生活给水泵 4.消防泵
石油化工码头:消防泵
农业灌溉、消防、市政等行业
长轴深井泵/结构
1.电机：深井泵空心轴电机（YLB型），或实心轴普通立式电机；
2.调整螺母：调节叶轮轴向串量；
3.泵座：承受重载荷，及方便安装填料箱；
4.预润滑丝堵：启动前，通过该处注入清洁水以便润滑水泵/轴承；
6.上短管（短管乙）：用法兰连接方式，短管上法兰与泵座连接，下法兰与扬水管法兰连接；
9.叶轮轴：2Cri13不锈钢或45#碳钢（表面镀铬）；
10.中壳：流道光滑，减少摩擦阻力，提效率。材质为：HT200、QT450、2Cr13、304、316等；
11.叶轮：与中壳配合设计，工作运行范围宽广，并进行精密的校平衡，以保证运行平稳。材质：HT200、硅黄铜、QT450、2Cr13、304、316等；
12.中壳轴承：铜轴承、耐磨橡胶轴承或进口高分子轴承。工作可靠，寿命长。
13.锥套：把叶轮可靠地固定在叶轮轴上。
15.下壳轴承：铜轴承，油脂填充，长期无故障运行。
16.下壳：将滤水网中的液体以小的损失均匀地引向叶轮。材质为：HT200、QT450、2Cr13、304、316等；
17.滤水网：滤水网长度应适宜，以达很好状态，并且可以防止大颗粒物体进入水泵；
18.传动轴：高强度碳钢，轴承位置表面镀铬。根据需要，可提供不锈钢材质；
22.扬水管：扬水管可采用螺纹连接方式安装，也可采用法兰连接方式安装。
长轴深井泵型号说明:
300RJC 185 — 12 * 3
300表示井径（口径）
RJC表示长轴深井泵
185表示流量
12表示单级扬程
3表示级数
长轴深井泵安装使用方式
RJC系列长轴深井泵基本参数表
RJC SERIES SUBMERSIBLE DEEP WELL PUMPS BASIC PARAMETERS
型号 Model | 流量 Capacity | 扬 程 Head | 级数 Stage | 配套功率 Supporting Power | 串量 String Quantity | 转速 Rotating Speed | 效率 Effi. | 井下部件zui大直径 Max. outside Dia. Below well | ||
m3/h | m | i | kW | mm | r/min | % | mm | |||
100RJC10-4 | 6.5
10
12 | 35 | 32 | 25.5 | 8 | 5.5 | 8 | 2940 | 62 | 92 |
44 | 40 | 32 | 10 | 5.5 | ||||||
53 | 48 | 38 | 12 | 5.5 | ||||||
61.5 | 56 | 44.5 | 14 | 5.5 | ||||||
70 | 64 | 51 | 16 | 5.5 | ||||||
79 | 72 | 57.5 | 18 | 5.5 | ||||||
88 | 80 | 64 | 20 | 5.5 | ||||||
96.5 | 88 | 70 | 22 | 5.5 | ||||||
105.5 | 96 | 76.5 | 24 | 5.5 | ||||||
115 | 104 | 83 | 26 | 5.5 | ||||||
150RJC10-9 | 8
10
16 | 74.5 | 72 | 54 | 8 | 5.5 | 12 | 2940 | 62 | 138 |
84 | 80 | 61 | 9 | 5.5 | ||||||
93 | 89 | 67.5 | 10 | 5.5 | ||||||
102.5 | 98 | 61.5 | 11 | 7.5 | ||||||
112 | 108 | 81 | 12 | 7.5 | ||||||
121 | 117 | 87.5 | 13 | 7.5 | ||||||
130 | 126 | 94.5 | 14 | 7.5 | ||||||
139.5 | 135 | 101 | 15 | 11 | ||||||
149 | 144 | 108 | 16 | 11 | ||||||
158 | 153 | 114.5 | 17 | 11 | ||||||
167 | 162 | 121.5 | 18 | 11 | ||||||
176.5 | 171 | 128 | 19 | 11 | ||||||
150RJC20-11 | 15
20
24 | 48 | 44 | 39.4 | 4 | 5.5 | 12 | 2940 | 67 | 150 |
60 | 55 | 49.3 | 5 | 5.5 | ||||||
84 | 77 | 69 | 7 | 7.5 | ||||||
108 | 99 | 88.6 | 9 | 11 | ||||||
132 | 121 | 108.2 | 11 | 15 | ||||||
156 | 143 | 128 | 13 | 15 | ||||||
180 | 165 | 147.5 | 15 | 18.5 | ||||||
204 | 187 | 167 | 17 | 18.5 | ||||||
150RJC30-12.5 |
12
30
36 | 69 | 62.5 | 51 | 5 | 11 | 8 | 2940 | 70 | 150 |
82.5 | 75 | 61 | 6 | 11 | ||||||
96.2 | 87.5 | 71.8 | 7 | 15 | ||||||
110.4 | 100 | 82 | 8 | 15 | ||||||
124 | 112.5 | 92.2 | 9 | 15 | ||||||
138 | 125 | 102.5 | 10 | 18.5 | ||||||
151.6 | 137.5 | 112.8 | 11 | 18.5 | ||||||
165 | 150 | 123 | 12 | 22 | ||||||
179.4 | 162.5 | 133.3 | 13 | 22 | ||||||
150RJC40-13.5 | 30
40
46 | 62 | 54 | 50 | 4 | 11 | 8 | 2940 | 72 | 150 |
77.5 | 67.5 | 62.5 | 5 | 15 | ||||||
93 | 81 | 75 | 6 | 15 | ||||||
108.5 | 94.5 | 87.5 | 7 | 18.5 | ||||||
124 | 108 | 100 | 8 | 18.5 | ||||||
139 | 121.5 | 112.5 | 9 | 22 | ||||||
155 | 135 | 125 | 10 | 30 | ||||||
170.5 | 148.5 | 137.5 | 11 | 30 | ||||||
186 | 162 | 150 | 12 | 30 | ||||||
150RJC50-13 | 30
50
55 | 66 | 52 | 46 | 4 | 11 | 8 | 2940 | 74 | 150 |
82.5 | 65 | 57.5 | 5 | 15 | ||||||
99 | 78 | 69 | 6 | 18.5 | ||||||
115.5 | 91 | 80.5 | 7 | 22 | ||||||
132 | 104 | 92 | 8 | 22 | ||||||
148.5 | 117 | 103.5 | 9 | 30 | ||||||
200RJC60-20 | 40
60
76 | 44 | 40 | 30 | 2 | 11 | 9 | 2940 | 75 | 181 |
66 | 60 | 45 | 3 | 18.5 | ||||||
88 | 80 | 60 | 4 | 22 | ||||||
110 | 100 | 75 | 5 | 30 | ||||||
132 | 120 | 90 | 6 | 37 | ||||||
154 | 140 | 105 | 7 | 37 | ||||||
未全部展示。
