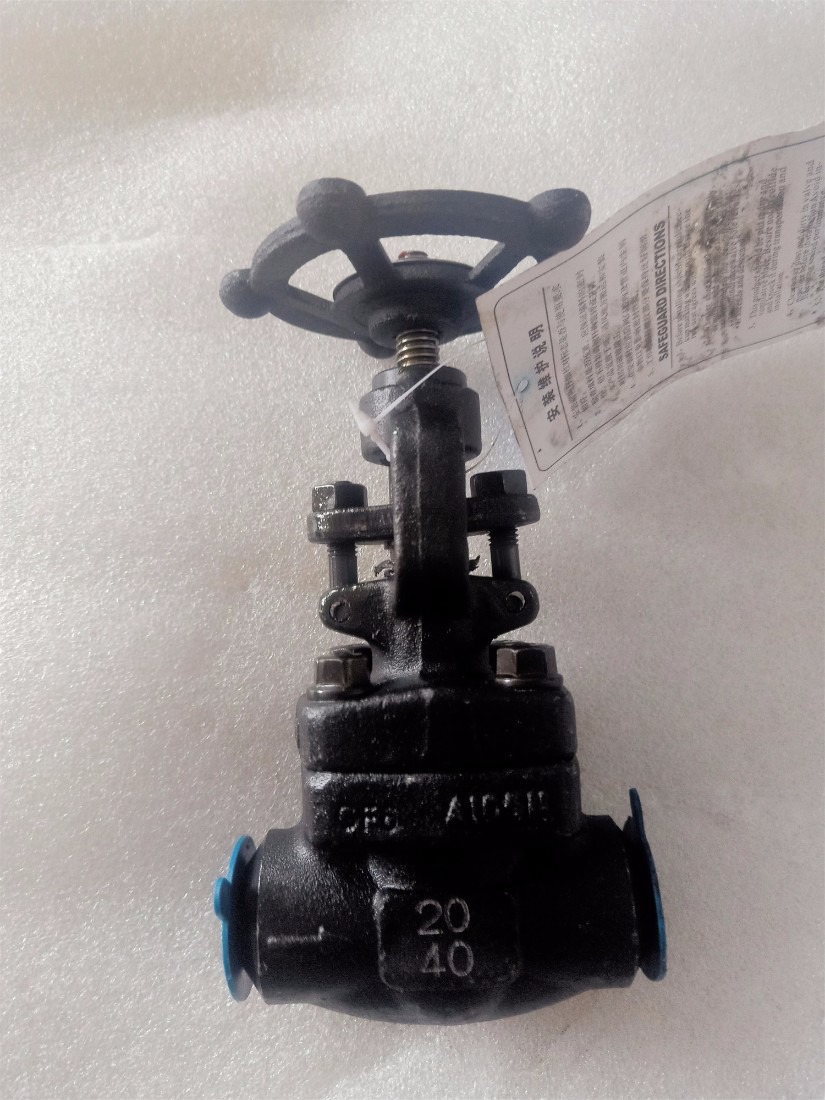

一、锻钢J61H锻钢截止阀产品概述
江苏港阀阀门生产的锻钢截止阀有三种阀盖设计，第一种是螺栓型阀盖，通过凹凸面连接，采用不锈钢带与柔性石墨缠绕垫片，按需求也可采用环连接，第二种是焊接型阀盖，通过螺纹密封后焊接，按需求也可直接采用刚性焊接，第三种是自密封阀盖，通过螺纹与自密封阀盖连接。
二、结构设计和规范
锻钢截止阀制造按API 602,BS5352,ANSI/ASMEB16.34.
试验与验收按API 598,标识按照MSSSP-25
结构型式
1、全通径或缩径；
2、明杆带支架；
3、两端自动调心的填料压套；
4、用缠绕式垫片密封的螺栓型阀盖、螺纹密封焊接型阀盖，或自密封阀盖
5、本体倒密封；
6、承插焊接ANSI/ASMEB16.11;
7、螺纹端(NPT端)按ANSI/ASMEB1.20.1。
三、锻钢J61H锻钢截止阀制造标准
设计与制造：API602、BS5352、JB/T1751、GB/T12235
结构长度：ASME B16.11、ASMEB16.10、GB/T12235
法兰尺寸：ASMEB16.5、JB/T79、GB/T9113
螺纹连接尺寸：ANSI/ASMEB1.20.1、BS21、GB/T7306
对焊连接尺寸:ASME B16.25、GB/T12224
压力温度：ASMEB16.34、GB/T9131
检验与试验：API598、JB/T9092、GB/T13927、
四、锻钢J61H锻钢截止阀技术参数
公称压力PN(Lb)
强度试验
水密封试验
气密封试验
MPa
Lbf/in2
150
3.1
450
2.2
315
0.5-0.7
60-100
300
7.8
1125
5.6
815
600
15.3
2225
11.2
1630
800
19.5
2830
14.3
2075
900
23.1
3350
16.8
2440
1500
38.4
5575
28.1
4080
2500
64.6
9367
47.4
6873
五、为确保产品质量，订货时请提供以下详细参数：
新项目用户请提供设计院设计的型号，更换配件用户请提供之前使用的产品型号或以下参数：
1. 使用什么介质； 2.介质的温度；
3.介质的CV值；4. 工作压力；
5. 传动方式；6. 连接方式；
7. 结构形式；8. 公称通径等
