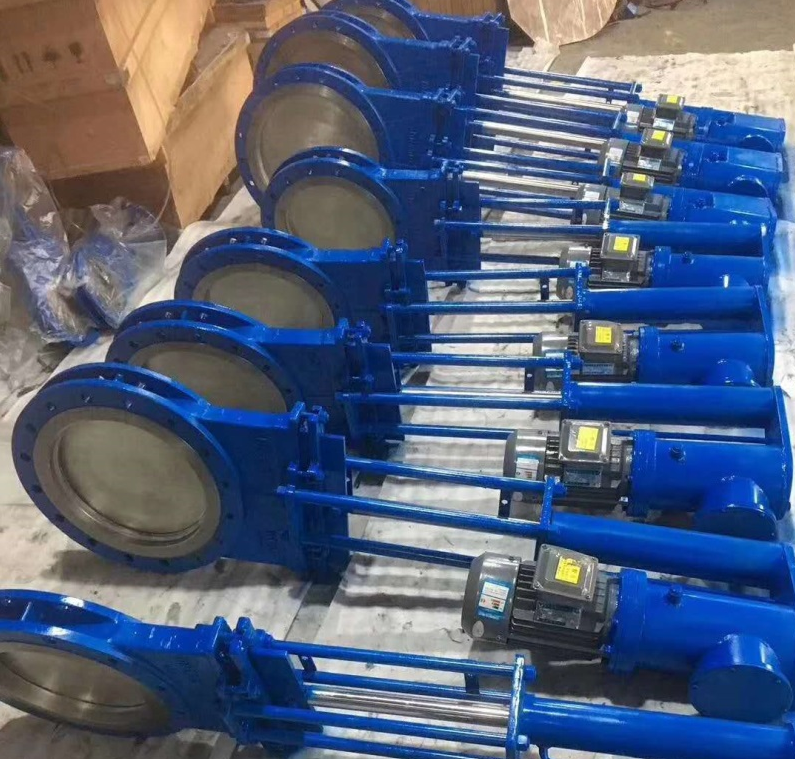

PZ273X/H/Y-10C/16P耐磨电控液动插板阀，电控液动闸板阀具有体积小、重量轻、单向流通性质、流通阻力小、可切断各种浆类、灰渣、污水、水渣混合物、纤维等介质，广泛应用于电力、市政、矿山、冶金、化工、煤炭、水利等行业。可提升的闸板密封面，可刮除密封面上的粘着物，自动清除杂物；不锈钢闸板可防止腐蚀引起的密封泄漏；短结构长度，可节省原料、安装空间、也有效支持管道强度；
耐磨电控液动插板阀，电控液动闸板阀技术参数：
1、阀体材质:铸钢(WCB)、不锈钢（304、316）、2520
2、公称压力：0.6Mpa、1.0Mpa、1.6Mpa、2.5Mpa、150LB
3、公称通径：DN50-600mm NPS2"-24"
4、适用温度：-38~+650℃(具体温度范围视密封副材质和介质性质而定)
5、连接法兰：ANSIB16.5、GB/T9113、JB/T79、HG、SH、JIS、DIN、NF、BS标准
耐磨电控液动插板阀，电控液动闸板阀执行标准:
设计制造: JB/T8691-1998
结构长度 : GB/T15188.2-94
法兰连接 : GB/T9113.1-2000 JB/T79-94
试验与验收 : GB/T13927-92
零部件材料：
| 阀体、上盖 | 碳钢、不锈钢 |
| 阀板 | 不锈钢 |
| 阀杆 | 不锈钢 |
| 密封圈 | 橡胶、四氟、不锈钢、硬质合金 |
耐磨电控液动插板阀，电控液动闸板阀连接尺寸(mm)：
MPa | DN | L | D | D1 | D2 | H | N-M | D0 |
| 1.0 | 50 | 43 | 160 | 125 | 100 | 330 | 4-M16 | 180 |
| 65 | 46 | 180 | 145 | 120 | 360 | 4-M16 | 180 | |
| 80 | 46 | 195 | 160 | 135 | 390 | 4-M16 | 220 | |
| 100 | 52 | 215 | 180 | 155 | 440 | 8-M16 | 220 | |
| 125 | 56 | 245 | 210 | 185 | 510 | 8-M16 | 230 | |
| 150 | 56 | 280 | 240 | 210 | 600 | 8-M20 | 280 | |
| 200 | 60 | 335 | 295 | 265 | 700 | 8-M20 | 360 | |
| 250 | 68 | 390 | 350 | 320 | 840 | 12-M20 | 360 | |
| 300 | 78 | 440 | 400 | 368 | 960 | 12-M20 | 400 | |
| 350 | 78 | 500 | 460 | 428 | 1110 | 16-M20 | 400 | |
| 400 | 102 | 565 | 515 | 482 | 1250 | 16-M22 | 400 | |
| 450 | 114 | 615 | 565 | 532 | 1380 | 20-M22 | 530 | |
| 500 | 127 | 670 | 620 | 585 | 1530 | 20-M22 | 530 | |
| 600 | 154 | 780 | 725 | 685 | 1800 | 20-M27 | 600 | |
