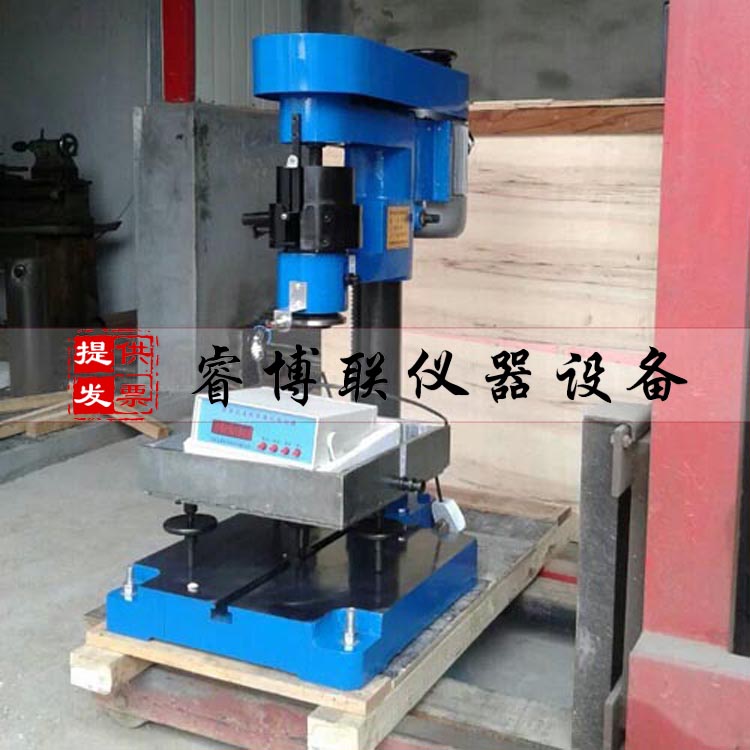

NS-2滚珠轴承式耐磨试验机 滚珠式耐磨试验机 混凝土滚珠式耐磨试验机 滚珠轴承法混凝土耐磨试验机 混凝土路面砖耐磨试验机
一、机器用途:
滚珠轴承式耐磨机主要适用于按国标GB/T16925-1997"混凝土及其制品耐磨性试验方法"对混凝土及其制品（路面砖、地面砖、人造大理石、水磨石等）和其他建筑材料进行耐磨试验，它是检验路面和地面材料耐磨性的专和试验机，也是市政、公路和桥梁等施工单位，有关混凝土制品厂和科研试验室的设备之一。
二、滚珠轴承式耐磨试验机主要技术参数:
1、磨头：13*15.875mm滚珠轴承
2、磨头上的压力负荷：154±2.5N
3、转轴负荷额定转速：1000-1050r/min
4、磨石工作硬度：>HRC62
5、测量行程：10mm
6、噪音：≯75dB
7、适和试件规格：受磨面积≮100*100mm ≯300*300mm
8、电机功率：0.75kw
9、外形尺寸(长*宽*高)：700*450*800mm
10、净重：163kg
三、结构组成（见附图）
主机由底座（1），立柱（13），机架（11），电机（15），中空转轴（5），磨头（滚珠轴承）（4），试件夹具（2）等组成。 电机（15）与机架（11）连接，通过皮带（12）带动中空转轴（5）工作时，中空转轴在垂直方向无约束，中空转轴（5）和配垂（10）辅件的自重全部压在磨头上。
四、滚珠轴承式耐磨试验机安装与使用：
1、本机采用木箱包装，开箱后应检查产品合格证，集装单，使用说明书等资料是否全，并根据产品装箱查对箱内物件是否完备相符。
2、 打开箱检验合格的试验机应水平放在工作台上，本机不需要特别基础和地脚螺栓，只要保证水平和**即可。
3、 插上进水管（20）并与水源接通，插上出水管（17），本机的四芯插头接控（18）接上三相380V交流电源，并可靠接地，即可投入使用。
4、将试件（3）的受磨面朝上，放入试件夹具架（2）内，试件夹具架内有移动板（24），可根据试件不同宽度变进行调整，通过水平调盘（23），将受磨面调整水平位置后，转动压紧螺杆（22）夹紧试件。
5、将磨头（4）放在受磨面上，转动升降手柄（16）使机架（11）和中空转轴（5）下降并压在磨头（4）上，磨头的滚珠应全部对准中空转轴下端滚道，谨防中空转轴碰磨头上传感器（6）。
6、继续转动升降手柄（16），使机架（11）继续下降至传感器（6）的顶部与红刻线（7）对齐，同时，百分表（9）的测量杆应与顶板（8）相接触，并应有>5mm的里程。
7、转紧锁紧手柄（19）板上防护罩（21）开启水源，待水中空转轴内不断流向试件（3）的受磨面时，开始试验。
