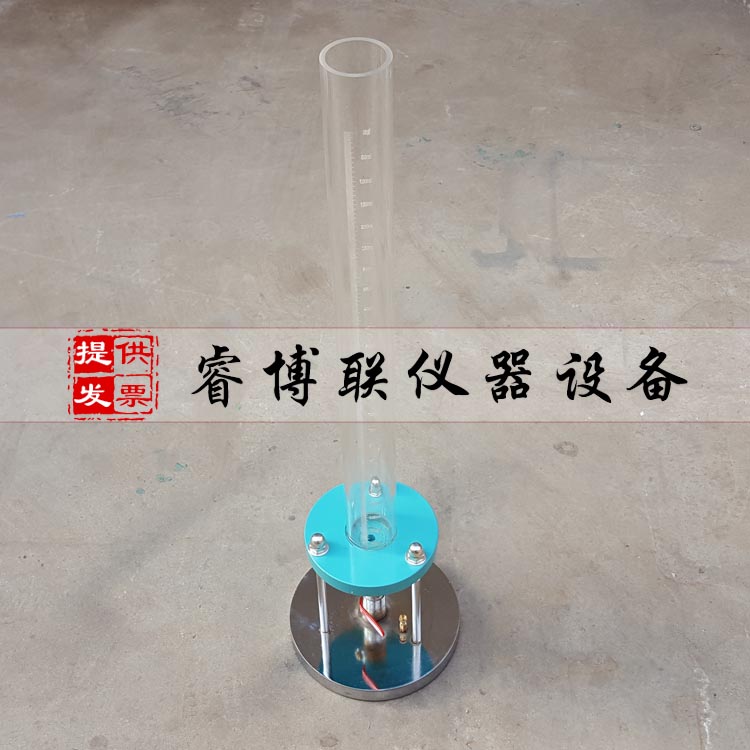

DB11T775-B透水混凝土路面透水性试验仪 透水混凝土路面透水性试验装置
一、透水混凝土路面透水性试验仪概述：
透水混凝土路面透水性试验仪，加工细致，测试精度高。特有渗水面积标准环，保证渗水面积准确无误，从而使测定结果高度准。适用于透水混凝土试块及路面的透水性检测。符合《DB11/T775-2010 透水混凝土路面技术规程》要求。
二、透水混凝土路面透水性试验仪主要参数：
1、量筒：有机玻璃制成，装于仪器的上部，容积约1200mL，上面标有刻度，分辨率为2mL；
2、顶盘：有机玻璃管严密安装在顶盘上；
3、接管：连接量筒与底座，中间装有不锈钢阀门，用于试验的开停；
4、底座：底座的下部有槽，安装随带的胶圈；
5、支架：由立柱组成，起连接顶盘与底座的作用；
6、配重块：四块，每块约2.5kg，内径∮150mm；
7、渗水面积标准环内径：150mm；
8、配件：标记环。
三、透水混凝土路面透水性试验仪准备事项：
1、备好水桶、水、红墨水、粉笔、扫帚等。
2、准备好密封材料，黄油，玻璃腻子或橡皮泥等。
3、选好测试路面或试块。
4、在盛有洁净水桶中滴入几滴红墨水，使水变成淡红色。
四、透水混凝土路面透水性试验仪试验方法：
1、红色液体配制：用自来水和红墨水配置淡红色的液体，液体以浅红色，且容易在容器内辨认刻度为准。
2、将要测定的路面以500㎡为1个测区进行划分，总面积不足500㎡的亦作为1个测区，6个测点为一组。
3、在路面上沿圆圈铺一个圈密封材料，边涂边用收压紧，使密封材料嵌满密封隙且牢固地粘结在路面上，密封料圈的内径与底座内经相同，将透水试验仪底座用力压在路面上，再加上配重铁圈压住仪器底座，以防水从底座与路面间流出。
4、关闭吸管中间的开关，向仪器的量筒中注入淡红色的水至0刻度位置，总量为1200mL。
5、迅速将开关全部打开，水开始从细管下部流出，待水面下降至100mL时，立即开动秒表，至水面下降至1100 mL时为止，记录测试时间T。测试过程中，如水从底座与密封材料间流出，说明底座与路面密封不好，应移至附近干燥路面处重新测试。如水面下降速度很慢，从水面下降至100 mL开始，测试得1min的透水量即可停止。若实试验时下降至一定程度后水面基本保持不动，说明路面基本不透水或根本不透水，则在报告中注明。
6、按以上步骤在每个测区选择6个测点测定透水系数，取其平均值，作为检测结果。
