一、产品简介

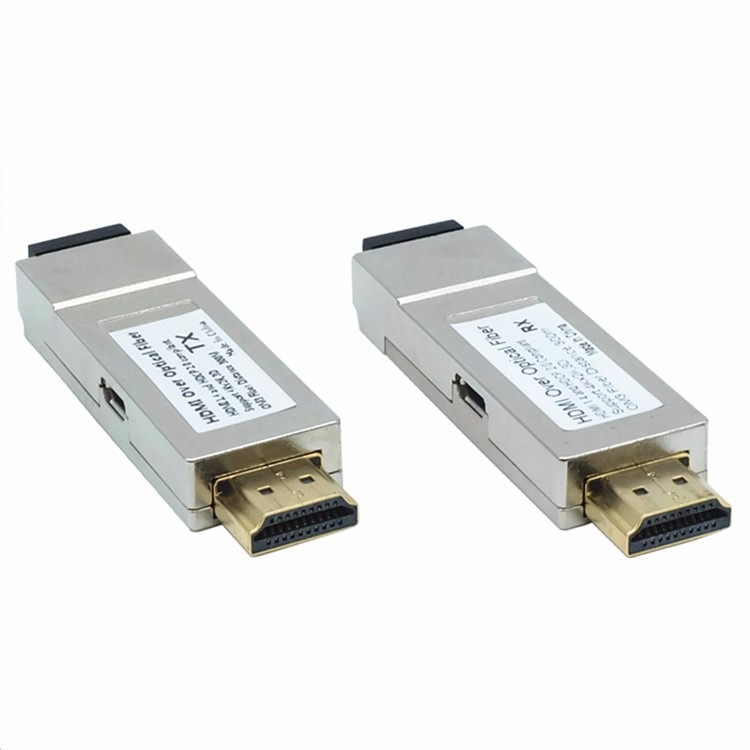

Mini-HDMI多模双纤光纤传输延长器由一个发送器和一个接收器组成，采用1对LC光接口。支持OM3以上带宽的多模光纤传输，传输距离300m。正向传输带宽10.2Gb/s，反向传输带宽1.25Gb/s。本产品采用双纤双向传输技术，采用1310/1550nm两个波长激光光源，交叉传输音视频信号的设备。
Mini-HDMI光纤传输延长器支持最高分辨率为3840*2160/30Hz;支持4k*2k/60Hz（YUV 4:2:0）分辨率。支持DDC和HDCP传输。
二、主要特性
l通最高分辨率支持3840*2160/30Hz;
l支持4K*2k/60Hz（Y:U:V4:2:0）;
lHDMI TypeA接口 ；
l2根光纤传输；LC可插板光接口；
l支持OM3多模万兆光纤线缆，传输距离300m;
l1310/1550nm激光器光源；
l内置1310/1550nm直通交叉法；
l传输带宽10.2Gb/s；
l+5V电源供电；
l全金属外壳，抗电磁干扰能力强；
l即插即用，安装方便可靠。
三、技术参数
参数
指标
分辨率
PC分辨率:
3840x2160/30Hz
HDTV 分辨率
4k*2k/30Hz
主要器件
激光器
1310nm laser
光电二极管
GaAs PIN-PD
电信号
输入输出信号
TMDS Level
数据速率(Graphic Data)
Max. 3.4Gbps
最大Pixel Clock频率
340Mb/s
光信号速率
10.2Gb/s
接收器输出信号抖动
Max. 309 ps
光信号
光链路功率动态
Min.8.5dB
结构
外观尺寸(mm)
60WX20LX10.5H
连接器
光纤接口
2X LC
HDMI接口
HDMI Type A
推荐光纤
OM3多模光纤或单模光纤
传输距离
OM3多模光纤
300米
工电电源
AC/DC直流电源
AC：100~240V， 50~60Hz
DC： 5V， 1A
DC电源接口：Micro USB-B
四、设备清单：
lHDMI光纤发射端主机 1 台
lHDMI光纤接收端主机 1 台
lMINI USB电源线2个
l使用说明书 1份
五、安装步骤
1、将HDMI信号源接入HDMI光端机发送端，
2、将HDMI光端机接收端连接到显示设备（如高清电视机、拼接屏等），
3、采用LC接口光纤线连接发送端与接收端模块的光纤接口，
4、将发送端和接收端接上电源，当指示灯正常亮起，系统正常运行。
