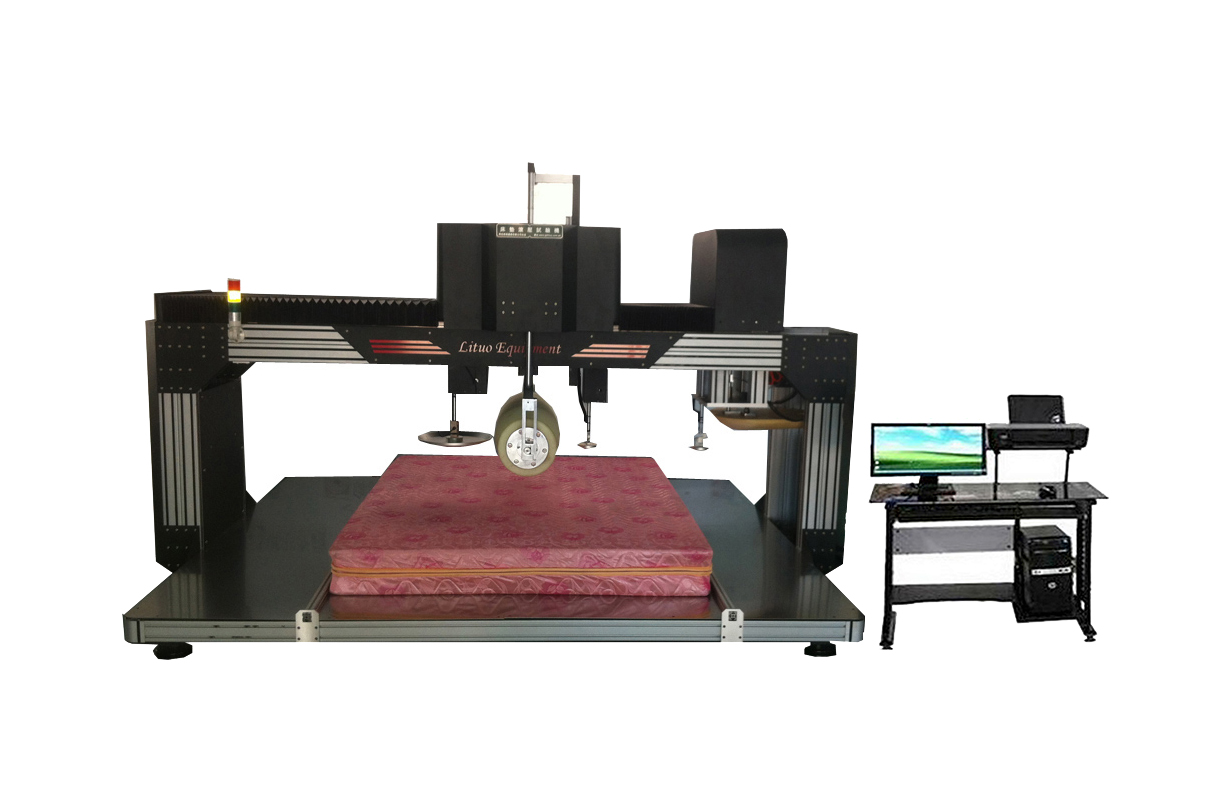

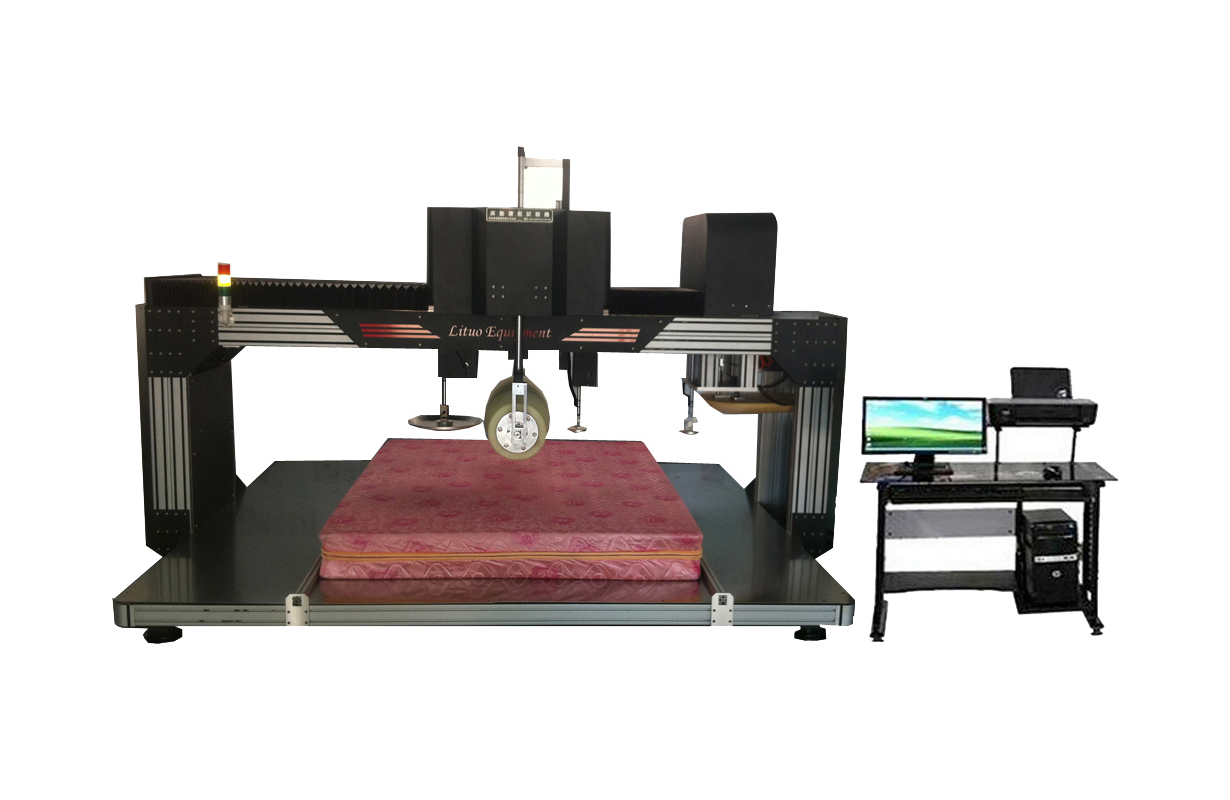

LT-JJ29-B 国标床垫滚压、压边、测高试验机(滚压+压边+测高)
产品说明：床垫滚压耐久性测试是模拟人类睡眠中不断的翻滚而设计的机器，滚压耐久性是采用一个滚动式加载模块置于水平放置的床垫加载部位，以一定频率滚动，对床垫进行往复加载，以检验床垫对长期重复性滚动载荷的承受能力，床垫边部耐久性主要是测试床垫边部耐久性，满足各类床垫制造商和标准的要求。用于判定床垫之品质及使用寿命，严格遵守国家标准对于力学测试的要求。适用于强力弹簧床垫、普通弹簧床垫、泡沫床垫、棕纤维弹性床垫等。
符合标准：该仪器符合GB/T 26706-2011《软体家具 棕纤维弹性床垫》；QB/T 1952.2-2011《软体家具 弹簧软床垫》、BS EN 1957：2012标准对于力学测试的要求。
技术参数：
1.控制方式：电脑控制
2.铺面耐久试验装置：
1)能驱动辊筒在床垫表面做相对水平运动的机械装置：辊筒旋转惯性矩为（0.5±0.05）Kgm2，加载频率应为（16±2）次/min，静荷载为（1400±7）N，试验次数＞30000次；
2)辊筒：椭圆形，外形尺寸公差为±2mm，表面应坚硬、光滑、无刮痕及其它表面缺陷，长度(1000±2)mm，摩擦系数在（0.2～0.5）之间，辊筒倒角：R30，辊筒挺好直径：300±1mm；
3)马达：日本松下伺服马达；
4)测试行程：床垫中心线左右各250mm；
5)测力装置精度不低于1%，尺寸装置精度不低于1mm，加载块位置偏差为±5mm。
3.边部耐久试验装置：
1)加载垫尺寸：380*495*75mm，其表面坚硬，光滑，它与试验设备相连接，能绕着横轴在垂直面上转动
2)垂直向下加载力：1000N
3)试验总次数：5000次
4)保载时间：（3±1）s
4.高度测量装置：
1)高度测量精度：±0.5mm；
2)高度测量垫块：测量表面为平整光滑的刚性圆柱体；
3)测量垫块直径：100mm,倒角R10；
4)垫块施力速度：100±20mm/min；
5)垂直向下力：施4N力，此时圆形垫块测量表面下表面与平板距离为床垫的垫面高度；
测量高度：床垫初始垫面高度,进行100次，29900次耐久试验后，分别测其垫面高度；
测高系统：通过**设定力值，定速度的方式垂直向下施力，直接与PLC触摸屏链接。
5.外观：烤漆处理
6.测试台面材质：不锈钢
7.测试台面离地面高度：500mm
8.外形尺寸：约3160*2450*1800mm（长*宽*高）
9.重量：约2吨
10.电源、功率：AC2201V 50HZ单相 约2KW
产品特点：
1.该设备满足3种测试方法：铺面滚压耐久性测试，边部耐久性测试、垫面高度试验。
2.用电脑控制，实现全自动测试结果，一键控制全自动操作化和手动两种测试模式。
3.铺面滚压耐久性试验部分采用龙门式机械结构,用大推力伺服马达以及高精密重载直线导轨作为传动件；需采用知名品牌触摸屏作为输入控制，使操作控制更人性化且简洁明了。
4.铺面耐久性试验的滚筒加载采用直线滑动轴承自由加载；耐久性试验采用加载块+直线滑动轴承自由加载, 因为仅存在直线轴承滚动磨擦,所以能保证加载力的准确性.故加载力更符合标准要求。
5.触摸屏控制显示，功能强大及智能化。
6.外观美观大方：全隐藏式布线，防止操作过程中的漏电及任何电源系统的危险性；承载面采用不锈钢板，表面光滑，方便加载床垫；全钢板底座，无需打孔固定地面，充分保证仪器运作时不位移，不抖动。
7.测试垫面高度试验伺服电机作为驱动，标准规定的速度进行测试，显示加载垫在试件上加压的力值与对应凹陷值之间曲线图，自动进行测高。
8.滚筒采用特殊材质，耐磨性好，表面光滑，不开裂，不变形，使用寿命长。
9.滚压测试中点定位，自动寻找床垫中点，无需人工再次定位，PLC始点定位。
10.人性化的控制系统，界面简洁，功能齐全，使用高速响应的触摸屏，操作简便。
11.可按照客户要求的文件格式, 采用打印机打印输出测试结果。
12.数据保护：断电自动保存(断电后数据可自动保存)。
13.底座采用高强度工业铝型材及不锈钢SUS304铺面连接而成，常年经久不锈。
14.边部耐久性试验部分采用悬臂式机械结构，运用气动加载传动件，提高了整机机械强度和刚
度，增加了使用寿命和检测数据的精确度，有效地降低了运行噪声。
15.数控加工而成的标准夹具，外观更能体现人体力学性能。
