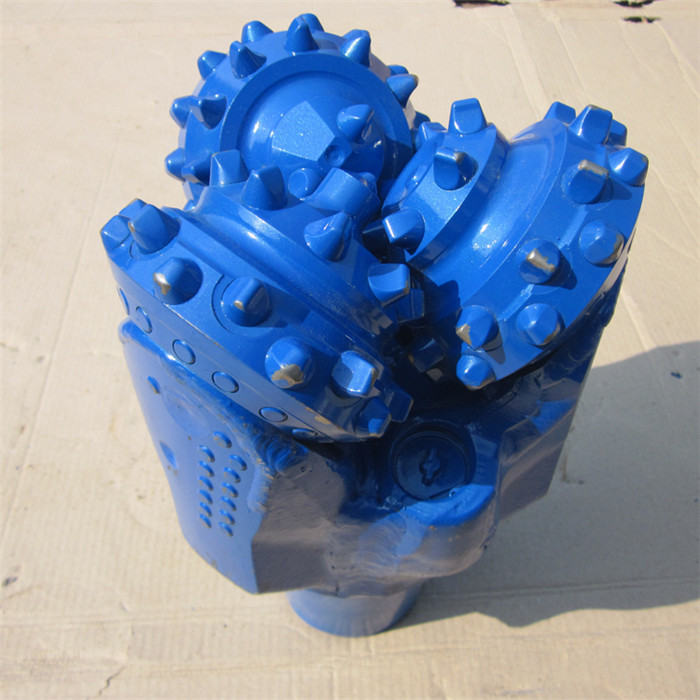

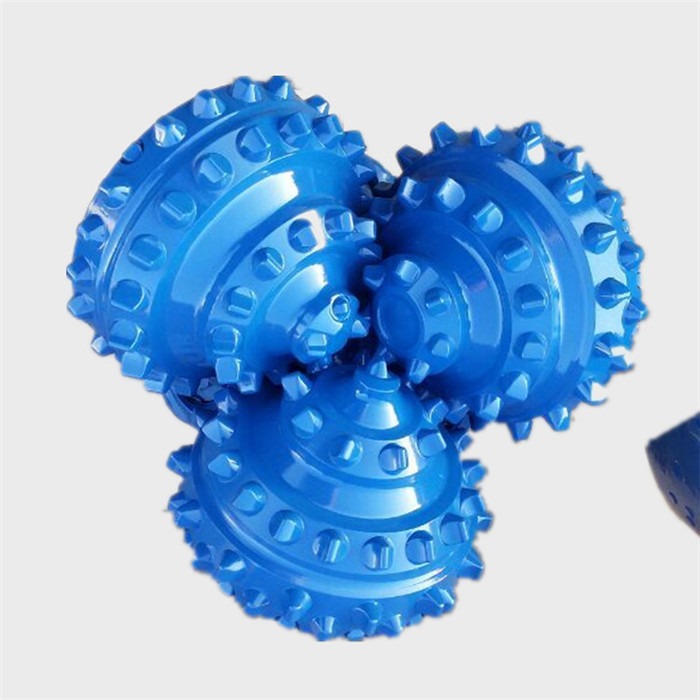

硬地层_地热_水井钻头374.6mm

三牙轮钻头是石油钻井的重要工具，其工作性能的好坏将直接影响钻井质量、钻井效率和钻井成本f1。三牙轮钻头设计大多是根据实践经验，结合试凑的方法，反复进行设计与计算，因而设计精度低、周期长，难以提高设计质量，而且每次计算只能设计出一个钻头，效率低。因此，开发出一套三牙轮钻头CAD系统，实现三牙轮钻头的参数化绘图就显得非常必要。1系统的总体设计三牙轮钻头参数化绘图系统采用功能模块化的编程方法，把整个系统分为四大功能模块：用户界面管理模块、钻头齿面结构设计模块、数据库管理模块、参数化绘图模块。用户界面的设计，采用内嵌于AutoCAD的VBA二次开发工具实现。用户通过用户界面模块输入三牙轮钻头设计的相关参数，实现人机信息交流。
