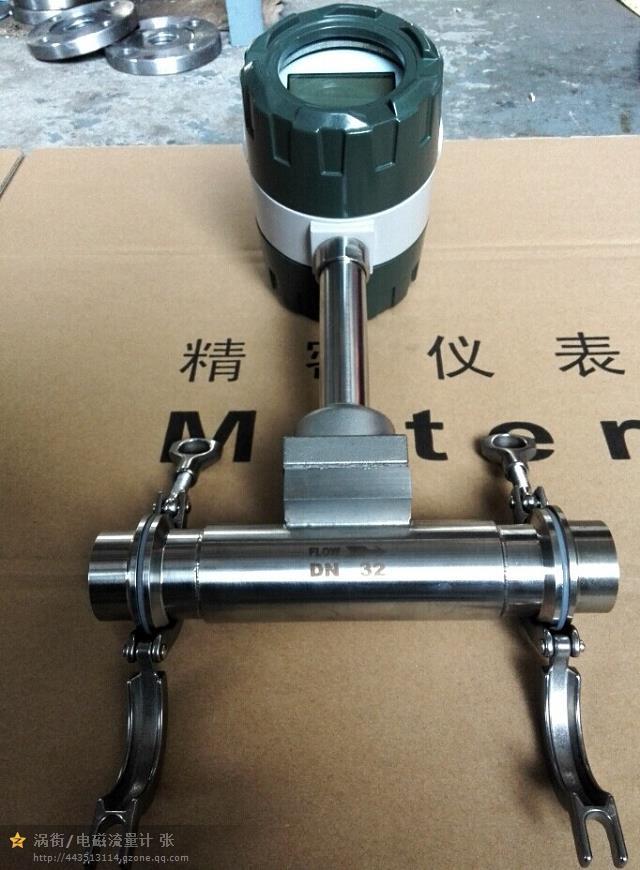

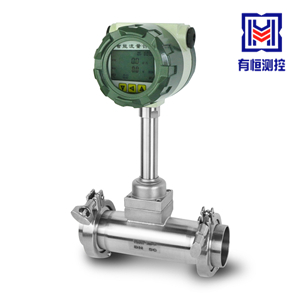

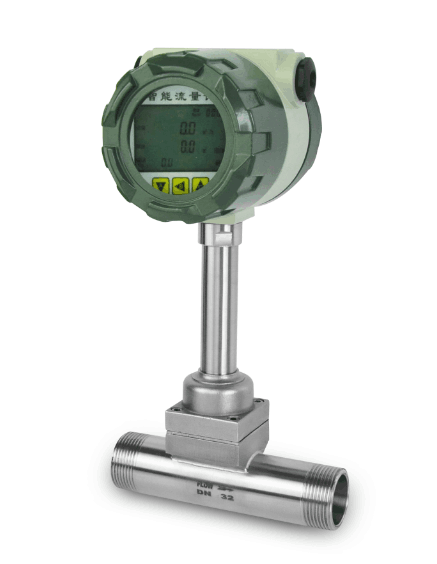

一、LUGB卫生型卡箍连接蒸汽流量计概述
LUGB型涡街流量仪表是流量测量和自动控制的重要仪表，可适用于气体、液体、蒸汽的流量测量，广泛用于石油、化工、冶金、热力、纺织、造纸、电力、环保及市政建设等行业。
二、LUGB卫生型卡箍连接蒸汽流量计特点
1、具有较宽的测量量程范围、精确度高、压损小， 具有高可靠性和长期**性。
2、结构简单，安装维护方便，无可动部件、无机械磨损。
3、全新的外观设计，本体采用精密铸造工艺，外形美观，耐高温、抗腐蚀性强。
4、常用信号有脉冲或者模拟信号，信号**，抗干扰能力强。
三、LUGB卫生型卡箍连接蒸汽流量计技术参数
1、测量介质：液体、一般气体、蒸汽
2、公称通径：DN15～DN300（满管式）、DN150～DN2000(插入式)、DN2000以上口径协议供货
3、介质温度：-40～100℃（常温）、-40～250℃（中温）、-40～320℃（高温）、-40～350℃（再高温）
4、公称压力：1.6MPa、2.5MPa、4.0MPa(>4.0协议供货)
5、精 度：±1%R，±1.5%R（满管式） ±1.5%R，±2.5%R（插入式）
6、供电电源：+12VDC（三线制脉冲输出）、+24VDC（三线制脉冲输出型及二线制电流输出型）、3.6V锂电池、双供电
7、本体材质：304(其它材料协议供货)
8、防护等级：IP65(其它防护等级协议供货)
9、环境条件：温度-20℃～55℃，相对湿度5%～90%，大气压力86～106kPa。
四、LUGB卫生型卡箍连接蒸汽流量计测量范围表
仪表口径 | 液体 | 气体/蒸汽 | ||
测量范围 | 输出频率范围 | 测量范围 | 输出频率范围 | |
20 | 1~7 | 37~260 | 6~30 | 226~1130 |
25 | 1.6~10 | 32~214 | 9~55 | 190~1178 |
32 | 2.1~15 | 17~150 | 15~130 | 150~1296 |
40 | 2.5~25 | 13~130 | 22~200 | 115~1011 |
50 | 3.5~35 | 9~93 | 36~320 | 96~854 |
65 | 6.5~68 | 8~82 | 50~480 | 61~583 |
80 | 10~100 | 6~65 | 70~628 | 45~402 |
100 | 15~150 | 5~50 | 130~1100 | 43~367 |
125 | 27~275 | 5~47 | 200~1700 | 33~290 |
150 | 40~350 | 4~33 | 280~2240 | 27~221 |
200 | 80~650 | 3~26 | 580~4200 | 24~167 |
250 | 120~950 | 3~19 | 970~5500 | 20~112 |
300 | 180~1800 | 2~22 | 1460~8000 | 17~95 |
(400) | 180～3000 | 5.6～87 | 2750～27000 | 85～880 |
(500) | 300～4500 | 5.6～88 | 4300～43000 | 85～880 |
(600) | 450～6500 | 5.7～89 | 6100～61000 | 85～880 |
(800) | 750～10000 | 5.7～88 | 11000～110000 | 85～880 |
(1000) | 1200～17000 | 5.8～88 | 17000～170000 | 85～880 |
注：表中(400)～(1000)口径为插入式 | ||||
五、LUGB温压补偿一体化蒸汽流量计安装环境的要求
1、安装场所应不能有强烈震动和强磁干扰。泵或阀等引起的管道振动将造成测量误差，严重时甚至影响仪表的正常测量，须在其上下游2D处加设管道紧固装置，支撑管道或用软管隔离，加强抗振效果。
2、避开高温热源和辐射源的直接影响。若必须安装，须有隔热通风措施。在测量蒸汽等高温介质时，为防止转换器温度过高，应进行隔热处理，确保流量计外壳暴露在外，以便热量向外辐射，防止仪表电子部件温度过高影响流量计寿命。允许隔热层高度如下图
注：建议流量计本体不包裹保温层，以确保散热的效果。
3、避开高湿环境和强腐蚀气体环境。若必须安装，须有通风措施。
4、防爆型传感器和变送器安装于危险场所，安全栅、显示仪表、供电电源，计算机等关联设备必须安装在安全场所，传感器和变送器应有可靠接地，防爆地线不得与强电系统保护接地共用。
5、流量计应尽量避免安装在架空较长的管道上，由于管道的下垂容易造成流量计与法兰间的密封泄漏。若必须安装时，须在流量计的上下游2D处分别设置管道支撑点。
6、仪表**安装在室内，室外应注意防水，防潮及防晒，使用防护罩遮阳，特别注意在电气接口处应将电缆线弯成U形，避免水顺着电缆线进入表壳内。
7、流量计应避免安装在阀门出口较近处，否则阀门的开关会影响流量计的寿命。
严重时会损坏流量计。为方便维修，应安装旁通管道，特别是某些生产过程中不能中间停止流体的场合。
8、请保证管道内介质处于满管状态，流量计可以安装在水平或者垂直管道上，如果安装在垂直管道上，被测介质是液体时须自下往上流动。
9、流量计的上游不应设置流量调节阀，而是把流量调节阀放在流量计的下游。
10、仪表对安装点的上下游直管段有一定要求，否则会影响介质在管道中的流场，影响仪表的测量精度，具体请参照后续详细介绍。
2.安装使用注意事项：
1、流量计的流向箭头方向应于管道内流体流动的方向一致。
2、安装流量计的管道要符合本说明书规定的前后直管段（如下3.仪表管道安装要求），否则会影响流量计的测量精度，严重时会损坏流量计。
3、安装流量计时，在电焊法兰或者管道的过程中，流量计须不在管道上，以免损坏流量计的/配件。
4、流量计运行前仔细检查流量计的安装及接线等是否正确无误。
5、如是DC24V供电的流量计，务必先提前用万用表检测DC24V的供电电源是否含有交流电成分，如含有交流电成分则千万不要接线，会造成线路板烧坏，无法使用；请务必保证供电电源是DC24V。
5、接通电源后观察液晶屏幕是否有流量显示。
6、缓慢打开阀门，打开时间不小于2分钟，到一个较小的压力时停止，观察传感器周围是否有泄漏现象，并观察液晶屏幕是否有流量显示。
7、若情况正常，则开大阀门，**一段时间后，观察液晶屏幕显示的流量是否正常。
3.仪表管道安装要求：
涡街流量仪表对安装点的上下游直管段有一定要求，否则会影响介质在管道中的流场，影响仪表的测量精度。仪表的上下游直管段长度要求：
注：
1、DN为仪表口径，单位mm
2、调节阀尽可能不安装在涡街流量仪表的上游,而应安装在涡街流量仪表的下游10D处。
3、上、下游配管内径应相同。如有差异，则配管内径Dp与涡街仪表表体内径Db,应满足以下关系0.98Db≤Dp≤1.05Db上、下游配管应与流量仪表表体内径同心，它们之间的不同轴度应小于0.05Db。
4、仪表与法兰之间的密封垫，在安装时不能凸入管内，其内径应比表体内径大1-2mm。
5、测量高温、低温介质时，应注意保温措施。转换器/（表头壳体内）高温一般不应超过55℃；低温易使转换器/出现凝露，降低印制电路板的绝缘阻抗，影响仪表正常工作。
6、仪表在在管道上可以水平、垂直或倾斜安装。
