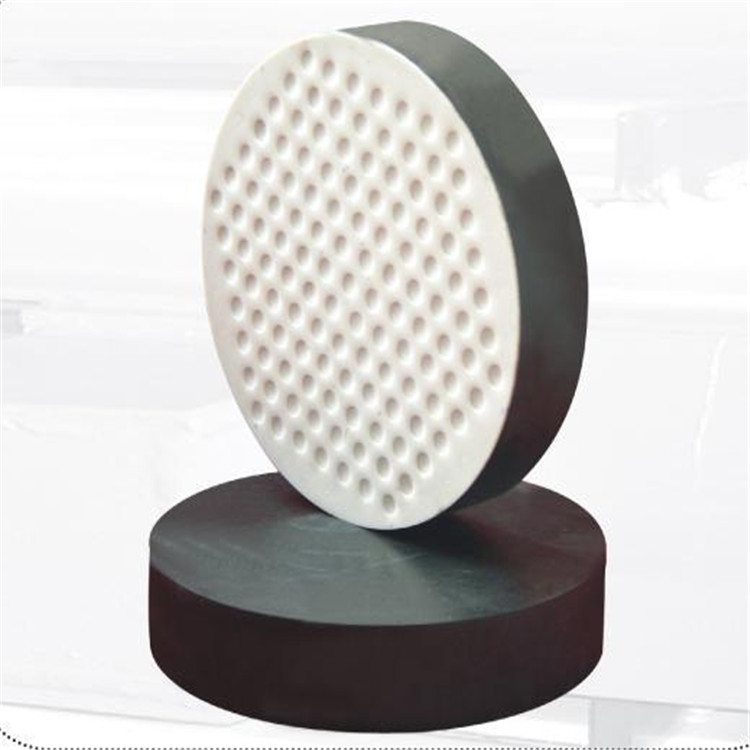

GBZY圆形橡胶支座组装
1、凡工厂配套提供的四氟滑板支座，应进行整体组装。
2、凡待组装的零部件，应有工厂质检部门的合格标记。
3、组装时，四氟滑板支座表面和不锈钢板表面应用酒精擦洗干净后，注满5201-2硅脂润滑油。
4、板式橡胶支座外露表面应平整、美观，组装的四氟滑板支座的公差应满足设计图纸要求，并用螺栓或短钢筋临时固定，钢件表面部分，应进行有效防护，同时应标明支座中心位置。
5、四氟滑板支座应设置防尘罩，构造要便于装拆。
GBZY圆形橡胶支座所用橡胶检测标准 橡胶的物理机械性能应满足要求。
技术指标 氯丁橡胶 天然橡胶
(适用于-25℃～60℃) (适用于-40℃一60℃)
硬度(IRHD) 60±5 60±5
拉伸强度(MPa) ≥17 ≥18
扯断伸长率(％) ≥400 ≥450
脆性温度(℃) ≤-40 ≤-50
恒定压缩永久变形 ≤15 ≤30
(70~C×24h)(％)
耐臭氧老化 100pphm 25pphm
(试验条件,20％伸长,400C×96h)无龟裂 无龟裂
热空气老化试验(与未老化前数值相比发生的挺好变化)
试验条件(℃×h)100×70 70×168
拉伸强度(％) -15 -15
扯断伸长(％) -40 -20
硬度变化(IRHD)0，+10 -5，+10
橡胶与钢板粘结剥离强度(kN/m)>10 >10
四氟板与橡胶剥离强度(kN/m)>7>7
注：不得使用任何再生胶或粉碎的硫化橡胶，其最小含胶量不得低于重量的55％
GBZY圆形橡胶支座试验方法
橡胶试验
1、硬度试验应按GB/T 6031的规定进行。
2、拉伸强度、扯断伸长率测定应按HG/T 2198、GB/T 528的规定进行。
3、脆性温度试验应按GB/T 168 2'的规定进行。
4、恒定压缩永久变形测定应按GB/T 7759的规定进行(试样采用a型)。
5、热空气老化试验方法应按GB/T 3512的规定进行。
6、耐臭氧老化试验应按GB/T 7762的规定进行。
7、橡胶与钢板或四氟板粘结的剥离强度的测定应按GB/T 7760的规定进行
