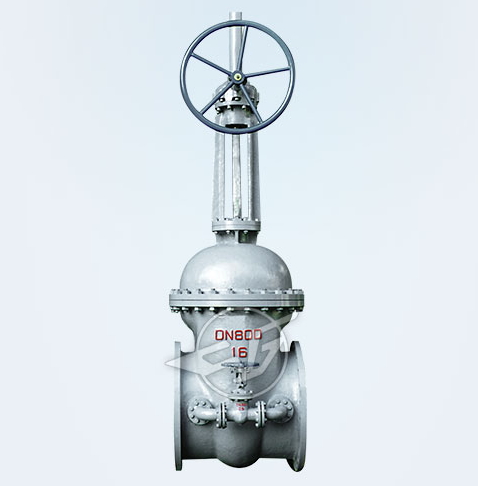

产品型号：Z541H
公称通径：DN50~1600mm
公称压力：1.0MPa~16.0MPa
主要材质：铸钢、铸铁、不锈钢
设计与制造：GB12234
法兰尺寸：JB/T79GB89113
结构长度：GB12221
检验与试验：JB/T9092
一、Z541H伞齿轮闸阀概述
伞齿轮传动闸阀具有流体阻力小，适用的压力、温度范围大等特点，是一种常用的截断阀，用于截断或接通管路中的介质.通过选用不同
⑤开发了PN 1.0MPa的低压碳钢闸阀， 可替代铁制闸阀， 有效地解决了铸铁闸阀壳体易冻裂、闸板易脱落、阀桿易锈蚀， 密封性能不可靠等问
的材质，可适用于水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素等多种介质，驱动方式有手动、伞齿轮传动及电动。
二、Z541H伞齿轮闸阀结构特点
①符合国内外先进标准的要求，密封可靠，性能优良。
②阀体材料品种齐全，填料、垫片可根据实际工况或用户要求合理选配，能适用于各种压力、温度及介质工况。
③采用楔式弹性闸板结构，中大口径设置滚动轴承，启闭轻松。
④可采用多种配管法兰标准及法兰密封面型式，满足各种工程需要及用户要求。
题。
⑥开发了PN 1.0MPa的低压不锈钢系列闸阀， 能适用于各种腐蚀性介质工况， 降低成本， 节约材料。
