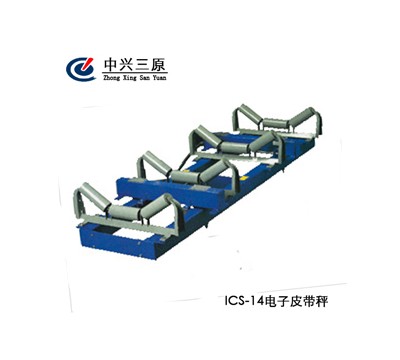

供应ICS-14型电子皮带秤
ICS-14系列高精度皮带秤,该皮带秤采用全悬浮称重桥架,数字信号传输和处理技术,动态累计误差小于±0.125%,为商业结算提供了zui佳的计量性能。该类电子皮带秤的长期稳定性和称重的高精度性是其它电子皮带秤都无法比拟,该电子皮带秤主要适用于现场工艺较高和需要进行贸易结算的行业现场。
系统组成:
ICS-14系列电子皮带秤由四部分组成:ICS-14型称重桥架、STC称重传感器、60-12C型速度传感器及测速滚筒和ZX-2001称重控制仪表等。
工作原理:
称重桥架安装于输送机架上,当物料经过时,计量托辊检测到皮带机上的物料重量通过杠杆作用于称重传感器,产生一个正比于皮带载荷的电压信号。速度传感器直接连在大直径测速滚筒上,提供一系列脉冲,每个脉冲表示一个皮带运动单元,脉冲的频率正比于皮带速度。称重仪表从称重传感器和速度传感器接收信号,通过积分运算得出一个瞬时流量值和累积重量值,并分别显示在称重显示仪上。
结构特性:
◆全悬浮式结构,无耳轴支点和可移动件,维护量小;
◆单元组件结构,力传递环节少,安装简捷,方便;
◆独特的矩形杠杆,钢性好、无形变、零点稳定性好;
◆抗侧向力、抗水平力,有效减少了皮带跑偏和落料偏移对系统精度的影响;
◆四只称重传感器,受偏载影响小、平稳、计量精度高;
◆称重区域广,三组或四组托辊使皮带对称重精度影响zui小;
◆粉尘较大及有酸、碱、盐等腐蚀性的特种场合,秤架采用不锈钢制造或进行防腐处理。
◆传力杠杆:杠架式;耳轴支点:无
主要构成部件:
◆称重传感器:4只
◆速度传感器:1只
◆计量托辊(选配件):4组
◆传力杠杆:杠架式
◆耳轴支点:无
