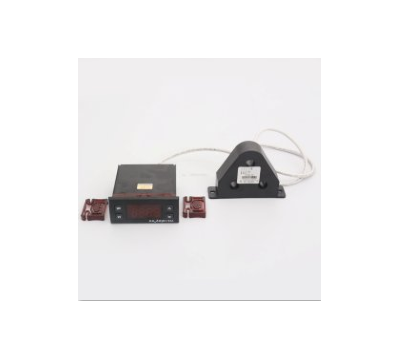

电机宝飞纳得分体式电机综合保护器JFY-7701样板图
1. 电流显示：可显示三相平均电流和A、B、C三相电流。
2. 过载保护：当发生过载时，切断电动机电源，有定时限和反时限两种动作方式，定时限时间可调，提供五条反时限曲线。
3. 欠载保护：当发生欠载时，切断电动机电源。
4. 缺相保护：当检测到缺相时，切断电动机电源，动作时间可调。
5. 三相不平衡保护：当检测到三相电流不平衡时，切断电动机电源，不平衡度动作点和动作时间可调。
6. 自动恢复功能：因故障切断电动机电源后，可以自动恢复若干次，次数和间隔时间可设置。
7. 故障电流锁定功能：因故障切断电动机电源后，锁定显示发生故障那一刻的电流，以便于分析故障原因。
8. 时间继电器功能：作为附加功能，内部集成了一个时间继电器。

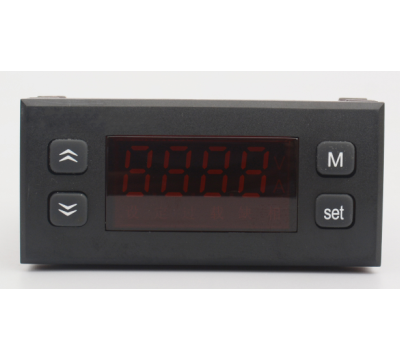

一、 操作指南
l 查看A、B、C三相电流
正常工作时显示的是三相平均电流，按 “S”键可以切换显示A、B、C三相电流。发生过载、欠载、缺相、三相不平衡等故障时显示电流闪烁，表示这是锁定在发生故障那一刻的电流（这时电动机已断电，实际电流为0）。
l 电动机额定电流值设置
长按“S”键2秒，数码管显示“设定”，用“5”或“6”键改变设定值（按住“5”或“6”键不放可连发），设置好后按“S”键退出设置状态。
l 告警（保护）状态恢复
发生过载、欠载、缺相或三相不平衡等告警时，会在显示屏上闪烁显示“过载”、“LSL”“缺相”、“IbA”等字样，继电器断开，并且锁定在断开状态。这时只要按“5”或“6”键即可从保护锁定状态恢复。
l 参数设置
在显示电流的状态下，长按“M”键5秒，进入参数设置状态，这时显示器上显示“Fxx”，其中xx是两位数字，表示参数代码。用“5”或“6”键可选择参数代码，按“S”键则显示该参数代码对应的参数值，这时再用“5”或“6”键即可对参数值进行设置，设置完成后按“S”键退出设置状态。设置过程中按“M”键表示放弃，退出但不保存设置值。
二、 基本工作原理
l 电流检测
保护器通过外置的电流互感器来检测三相负载电流，所以被保护电动机的三根相线必须分别穿过电流互感器的三个孔。负载电流过小时，不进行欠载、三相不平衡、缺相检测，防止在电动机断电状态产生误动作。
l 过载保护
当负载电流超过额定电流（参数F11），并且持续时间达到设定的过载动作时间时（参数F13），接触器继电器断开，切断电动机电源。
l 启动延时
对于重载启动，可能会因为启动时间过长，反复触发过载保护而无法启动。这种情况下可以设置启动时间（F18），保护器会在若干秒内暂时屏蔽过载保护。
l 三相不平衡保护
三相不平衡率的定义为：任意一相电流与三相平均电流差值的绝对值，取其中的最大值，除以三相平均电流，即为三相不平衡率。
当三相不平衡率大于设定的三相不平衡动作点（参数F21），并且持续时间大于三相不平衡动作时间（参数F22）时，接触器继电器断开，切断电动机电源。
l 缺相保护
缺相可以认为是一种严重的三相不平衡，当三相不平衡率大于50%时，认为缺相。缺相的动作时间由参数F23设定，一般这个时间比三相不平衡动作时间（参数F22）要短。
l 自动恢复
自动恢复功能的目的是为了在发生故障保护停机时，有机会自动恢复工作，防止无人值守的设备因为偶发性故障而长时间停机。可以用参数F51、F52、F53自由设定自动恢复的行为：例如F51=3，F52=15，F53=60，其效果是：发生故障接触器继电器断开后，过15分钟自动恢复，这样可以重试3次，如果连续3次仍有故障，则需要人工按键恢复。这里“连续”的含义是指自动恢复后60分钟内又发生故障（F53=60）。则锁定在停机状态，需要人工恢复。
l 时间继电器功能
如果通过设定参数F61启用了时间继电器功能，则保护器通电后，接触器继电器不是立即吸合，而是延时一段时间后再吸合，延时时间由参数F61设定，这时数码管显示器上进行倒计数显示。相当于一个延时启动的时间继电器功能。F61=0表示关闭时间继电器功能。
1. 建议开孔尺寸：71×29mm。
2. 接线时必须和本司提供的互感器配套使用。
3. 电动机的三根相线分别穿过互感器附件A、B、C三个孔。
端子1-4分别接互感器上黄、绿、红、黑四根引线。
