巴歇尔槽(又称巴氏槽)，是用于明渠流量测量的辅助设备。在液体流动过程中，非满管状态流动的水路称作明渠(open channel)，明渠流量计的应用场所有城市供水引水渠、火电厂冷却水引水和排水渠、污水治理流入和排放渠、工矿企业废水排放以及水利工程和农业灌溉用渠道。

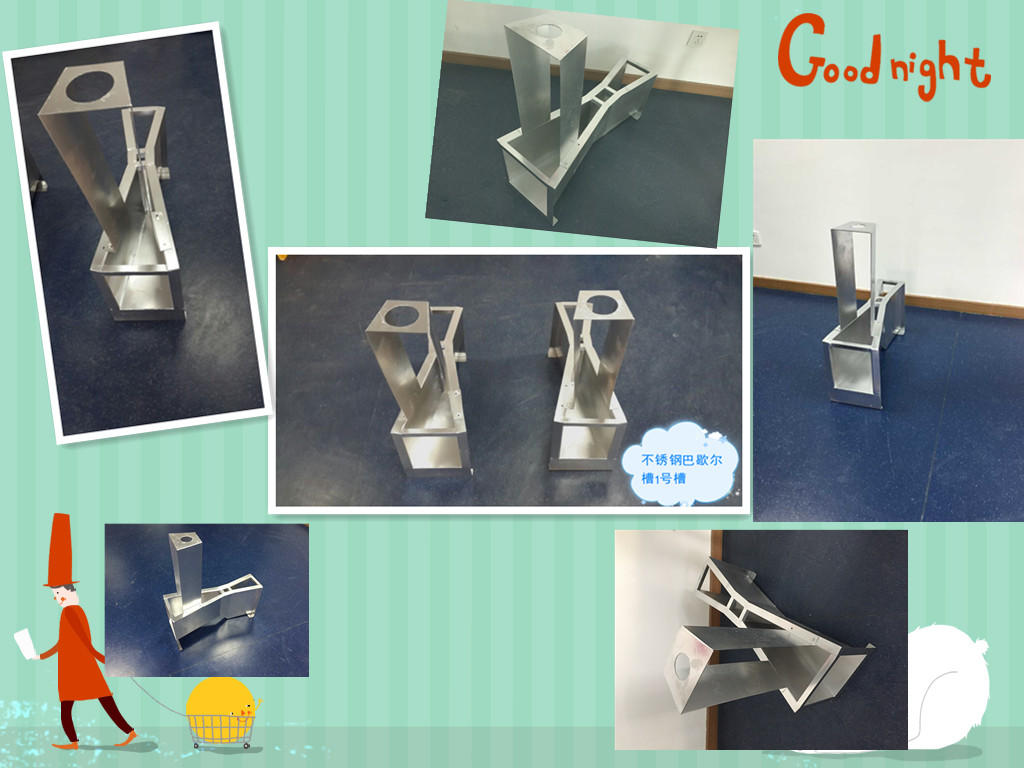

一、材质类型：玻璃钢、不锈钢。 流量越大，相应增加壁厚。
二、选型注意事项：
1. 巴歇尔槽的尺寸与渠道安装有关，请用户根据现场情况而定。
2. 巴歇尔槽的中心线要与渠道的中心线重合,使水流进入巴歇尔槽不出现偏流。
3. 巴歇尔槽通水后，水的流态要自由流。巴歇尔槽的淹没度要小于规定的临界淹没度。
4. 巴歇尔槽的上游应有大于5倍渠道宽的平直段，使水流能平稳进入巴歇尔槽。即没有左右偏流，也没有渠道坡降形成的冲力。（参见下图）
5. 巴歇尔槽安装在渠道上要牢固。与渠道侧壁、渠底连结要紧密，不能漏水。使水流全部流经巴歇尔槽的计量部位。巴歇尔槽的计量部位是槽内喉道段。
说明：以下图形仅供参考，具体尺寸按照表格中的1-15号标准型制作。有特殊要求请订货时说明 。
巴歇尔槽制作完成成品尺寸：
序号 | 类型 | B值（mm） | 长*宽*高（mm） | 小时最大流量（m3） | 备注 |
1 | 标准型 | 25 | 635*267*265 | 19.44 | |
2 | 标准型 | 51 | 773*314*305 | 47.52 | |
3 | 标准型 | 76 | 914*359*517 | 115.56 | |
4 | 标准型 | 152 | 1525*500*730 | 399.6 | |
5 | 标准型 | 228 | 1630*675*890 | 903.6 | |
6 | 标准型 | 250 | 2845*980*1060 | 900 | |
7 | 标准型 | 300 | 2870*940*1200 | 1440 | |
8 | 标准型 | 450 | 2945*1120*1200 | 2268 | |
9 | 标准型 | 600 | 3020*1300*1200 | 3060 | |
10 | 标准型 | 750 | 3095*1480*1200 | 3960 | |
11 | 标准型 | 900 | 3170*1660*1200 | 4500 | |
12 | 标准型 | 1000 | 3200*1780*1250 | 5400 | |
13 | 标准型 | 1200 | 3320*2020*1250 | 7200 | |
14 | 标准型 | 1500 | 3470*2380*1250 | 9000 | |
15 | 标准型 | 1800 | 3620*2740*1250 | 10800 |
