泵站自动化控制系统系统功能
1、监控中心能够实时展示所辖泵站的集水池水位、水泵工作状态、通道内是否积水、积水深度。能够实现市政管理部门对所辖范围内的雨污水泵站实时监视、控制、管理、调度，提高管理部门对泵站各种环境下的快速反应和处置能力。
2、泵站设备出现故障，不能正常工作时，及时上报到监控中心。人行通道内积水深度达到一定程度的时候，及时用文字或语音等方式通知过往行人，禁止通行。
3、实现各泵站设备运行状态和数据的集中统一管理，减轻检修人员的工作负担，降低管理成本。
4、实现远程控制泵站水泵的启停。
泵站自动化控制系统控制系统
（1 ) 硬件构成及网络机构

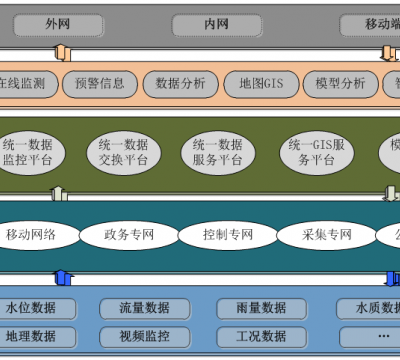

控制系统采用常规电气控制系统和计算机监控系统并存。计算机监控系统采用分层分布式系统结构，分各现地控制层（LCU ) 、中控室中心控制层和防洪管理处远方监控层3层结构。控制权限从高到低依次为常规电气控制系统、泵 ( 闸 ) 站现地按制层、中控室中心控制层和防洪管理处远方监控层。
①现地控制层（LCU )：由于泵站地理分布较分散，按照一对一的测控原则，现场测控单元( LCU )采PLC为控制核心，现场控制设备由Modbus现场总线与PLC 连接，每一PLC既可自成系统、独立运行，又可通过现场总线经过以太网桥接模块与中控室构成局域网。
②中控室中心控制层：中心控制层采用100Mbps快速以太网络技术，TCP/ IP 网络协议，组成开放的计算机网络系统。采用组态软件现对整个测控系统的控制。
③远方监控层：通过100Mbps光纤以太网与中控窒连接，采用TCP/ IP 网络协议，实现远程监控。现地层LCU控制柜在与集控层通讯中断的情况下，可对现场独立进行控制。这种结构使得系统更可靠。
泵站自动化控制系统软件系统
泵站自动化控制系统采用成熟的组态软件系统进行定制开发人机交互界面，用户能够快速地建立、测试和部署强大的自动化应用来连接和传递实时信息。实现了用工艺流程图的形式展现系统概况，包括生产过程、实时数据和设备状态的显示。实现对系统所有设备的远程操作 ( 根据权限 )，实时报警和历史报警查询，电流、电压、水位等数据的报表 ; 工艺参数变化趋势图查询 ; 事件顺序纪录查询 ; 对设备自动运行时的工艺参数设定。
