一、产品描述

获取报价请电议，或者访问中图仪器与我们联系

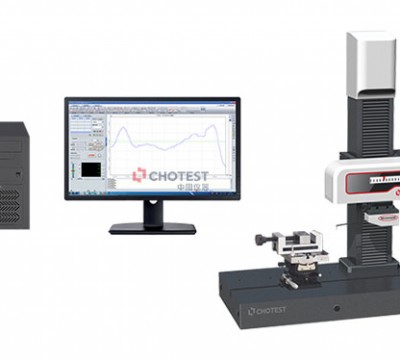

SJ5730大量程粗糙度轮廓仪是一款集成表面粗糙度和轮廓测量的测量仪器；采用衍射光栅测量系统、高精度研磨导轨、高性能非接触直线电机、高性能计算机控制系统技术，实现对工件表面粗糙度和轮廓进行测量和分析。通过高精度研磨导轨、高性能直线电机保证测量的高稳定性及直线度，采用衍射光栅测量系统建立工件表面轮廓的二维坐标，计算机通过修正算法对光栅数据进行修正，最终还原出工件轮廓信息并以曲线图显示出来，通过软件提供的分析工具可对轮廓进行各种参数分析。

系统软件为简体中文操作系统，操作者只需装好被测工件，在检定软件上设定扫描的开始、结束位置，点击【开始】按钮，测针会自动接触工件表面，并按设定的位置扫描；可高精度地测量精密加工零部件的粗糙度和轮廓形状，再选择所需评价参数即可进行评价。

二、产品功能

1. 一次测量可同时评定粗糙度及轮廓参数，显示Ra参数和Pt参数。

2. 表面粗糙度评定： R参数、P参数、W参数等多参数评定。

3. 表面轮廓评定：评定半径、角度、距离、坐标、圆、圆截面；确定各个点、相交各点、坐标轴、直线、垂直线、圆和圆截面，可对轮廓进行直线度、圆度、轮廓度分析等；

4. 形状误差测量：非球面形状误差测量、直线形状误差测量、弧面形状误差测量。

三、性能特点

1、 一次测量同时评定轮廓和粗糙度参数

高精度衍射光栅传感器，具有12mm的粗糙度测量范围，分辨率达到1nm。

2、 高精度、高稳定性、高重复性：完全满足被测件测量精度要求

系统稳健的设计，保证测量的高重复性。下表为测量轴承滚道的粗糙度Ra和Pt。

3、  智能化管理与先进软件分析系统

仪器操作界面友好，操作者易掌握仪器基本操作，使用十分简便。

1)     10多年积累的实用检测软件设计经验，向客户提供简洁、实用、快速的操作体验；

2)     智能化分析及记录，同批次可自动测量和分析，大幅度减少人员的操作要求及降低人员的劳动强度；

3)     测量范围广，可满足绝大多数类型的工件粗糙度轮廓测量要求；

4)     可自动和手动选取被测段进行评定，可依据客户要求进行软件功能的定制；

5)     纯中文操作软件系统，更好的为国内用户服务；

6)     可打印各种格式的检定报告，自动显示、打印、保存、查询测量记录，打印格式正规、美观。检定数据可存档，或集中打印，不占用检定操作时间；

7)     本仪器采用计算机大容量数据库储存，可自动记录保存所有检定结果。

4、  大批量高效率检测及品质管控

针对同类型大批量的工件，能进行CNC模式测量，自动分析处理数据，并能将数据进行统计，带有SPC功能，能进行多种方式统计分析，给予品质控制指导；

具有导入CAD图纸和输出PDF功能，可以将理论图纸与实际检测尺寸结果进行比对，特别是一些不规则的轮廓形状时，可以提供直观图形对比。

5、  灵活手动控制

仪器配置了操作杆，可在测量工件前对测针进行粗定位；在脱离电脑的情况下，让测针左右、上下快速移动。
