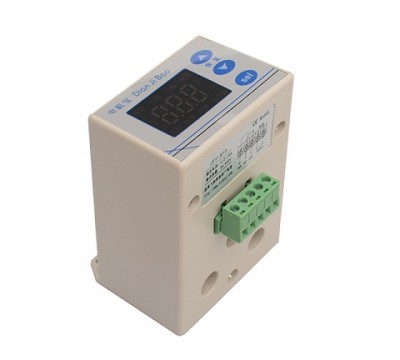

飞纳得智能电机保护器JFY-813 经典品牌
一、产品概述
本产品是一款智能型电动机综合保护器，是传统热继电器的升级换代产品。该产品采用数字处理技术，高亮度LED 显示，通过内置的电流互感器检测电动机的三相负载电流，可以显示三相电流并根据电流判断是否存在过载、欠载、缺相、三相电流不平衡等故障。当发生上述故障时，内部继电器触点断开，切断电动机电源。

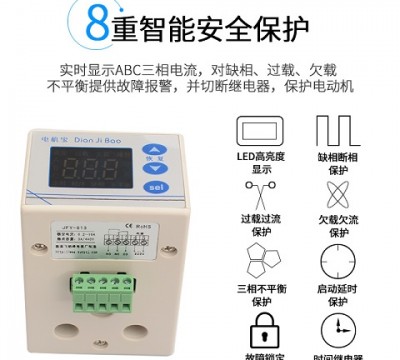

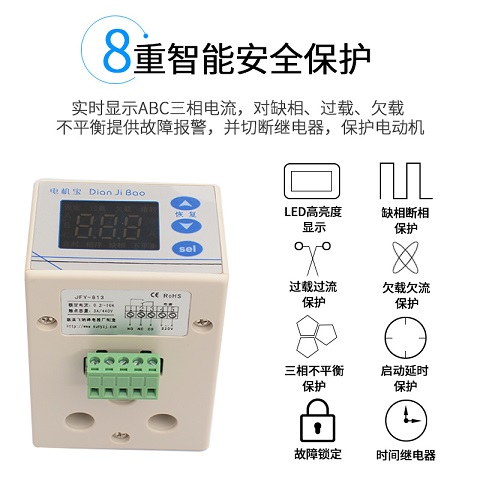

二、主要功能
l 电流显示 ● 三相不平衡保护
l 过载保护 ●自动恢复
l 欠载保护 ●故障电流锁定
l 缺相保护 ●内置时间继电器功能 -

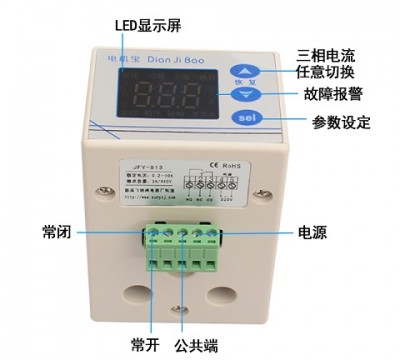

三、 操作指南
l 查看A、B、C 三相电流
正常工作时显示的是三相平均电流，按“Sel”键可以切换显示A、B、C 三相电流。发生过载、欠载、缺相、三相不平衡等故障时显示电流闪烁，表示这是锁定在发生故障那一刻的电流（这时电动机已断电，实际电流为0）。
l 电动机额定电流值设置（整定电流）
长按“Sel”键2 秒，显示“设定”，用“”或“”键改变设定值（按住“”或“”键不放可连发），设置好后按“Sel”键
退出设置状态。
l 告警（保护）状态恢复
发生过载、欠载、缺相或三相不平衡等告警时，会在显示屏上闪烁显示“过载”、“欠载”、“缺相”、“不平衡”等字样，继电器断开，并且锁定在断开状态。这时只要按“”或“”键即可从保护锁定状态恢复。
l 参数设置
在显示电流的状态下，长按“”键 5 秒，进入参数设置状态，这时显示器上显示“Fxx”，其中 xx 是两位数字，表示参数代码。用“”或“”键可选择参数代码，按“Sel”键则显示该参数代码对应的参数值，这时再用“”或“”键即可对参数值进行设置，设置完成后再按“Sel”键，回到显示参数代码状态
四、基本工作原理
l 电流检测
通过内置的电流互感器检测负载电流，所以被保护电机的三根相线必须分别穿过电流互感器的三个小孔。
l 过载保护
过载保护可分为定时限保护和反时限保护两种模式，JFY -813 只有定时限模式，
1 定时限模式
当负载电流超过额定电流（参数F11），并且持续时间达到设定的过载动作时间时（参数F13），继电器断开，切断电动机电源。即过载动作时间是固定的。
1.反时限模式
过载动作时间和过载电流的大小有关，负载电流超过额定电流越多，则动作时间越短。可根据不同电机的特性选择不同的反时限曲线，JFY -802、804、806、808 均提供5 条反时限曲线
l 欠载保护
当负载电流低于设定点（参数F14），并且持续时间达到设定的欠载动作时间时（参数F15），继电器断开，切断电动机电源。此功能默认关闭，需要时请设置参数F15。负载电流过小时，不进行欠载检测，防止在电机断电状态产生误动作。
l 三相不平衡保护
三相不平衡率的定义为：任一相电流与三相平均电流差值的绝对值，取其中的最大值，除以三相平均电流，即为三相不平衡率。
当三相不平衡率大于设定的三相不平衡动作点（参数F21），并且持续时间大于三相不平衡动作时间（参数F22）时，继电器断开，切断电动机电源。
负载电流过小时，不进行三相不平衡检测，防止在电机断电状态产生误动作。
l 缺相保护
缺相可以认为是一种严重的三相不平衡，当三相不平衡率大于50%时，认为缺相。缺相的动作时间由参数F23 设定，一般这个时间比三相不平衡动作时间（参数F22）要短。负载电流过小时，不进行缺相检测，防止在电机断电状态产生误动作。
l 自动恢复
自动恢复功能的目的是为了在发生故障保护停机时，有机会自动恢复工作，防止无人值守的设备因为偶发性故障而长时间停机。
可以用参数F51、F52、F53 自由设定自动恢复的行为：例如F51=3，F52=15，F53=60，其效果是：发生故障停机后，过15 分钟自动恢复（F52=15），这样可以重试3 次(F51=3)，如果故障重复发生3 次以上，并且重复故障的间隔时间短于60 分钟(F53=60)，则锁定在停机状态，则需要人工恢复(按“”键或断电)。 如果不需要自动恢复功能，只要将F51 设为0。
l 时间继电器功能
如果通过设定参数F61 启用了时间继电器功能，则保护器通电后，继电器不是立即吸合，而是延时一段时间后再吸合，延时时间由参数F61 设定，这时液晶显示器上进行倒计数显示。相当于一个延时启动的时间继电器功能。F61=0 表示关闭时间继电器功能。
