四．操作指南
一、怎样查看A、B、C三相电流？

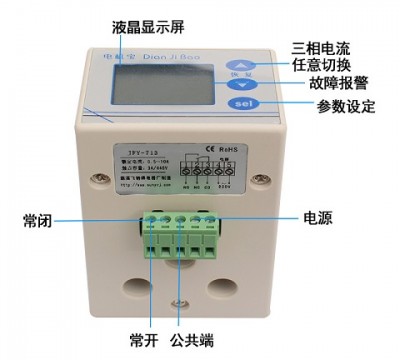

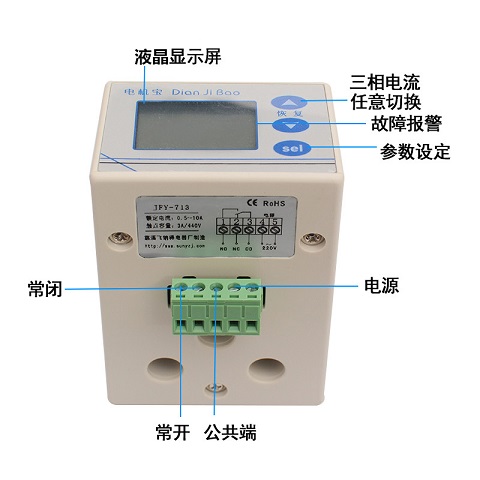

正常工作时显示的是三相平均电流，按“Sel”键可以切换显示A、B、C三相电流。发生过载、缺相、三相不平衡等故障时显示电流闪烁，表示这是锁定在发生故障那一刻的电流（这时电动机已断电，实际电流为0）。
二、怎样设置电动机额定电流值？
长按“Sel”键2秒，液晶显示“电流设定”，用“5”或“6”键改变设定值（按住“5”或“6”键不放可连发），设置好后按“Sel”键退出设置状态。
三、怎样从告警（保护）状态恢复？
当发生过载、缺相等告警时，会在显示屏上闪烁显示“过载”、“缺相”等字样，继电器断开，并且锁定在断开状态。这时只要按“5”或“6”键即可从保护锁定状态恢复。
四、怎样设置参数？
在显示电流的状态下，长按“5”键5秒，进入参数设置状态，这时显示器上显示“Fxx”，其中xx是两位数字，表示参数代码。用“5”或“6”键可选择参数代码，按“Sel”键则显示该参数代码对应的参数值，这时再用“5”或“6”键即可对参数值进行设置，设置完成后再按“Sel”键，回到显示参数代码状态。
内部参数代码如下表所示：
类别 | 代码 | 参数名称 | 设定范围 | 出厂 设定 | 单位 | 备注 | |
过载保护类 | F11 | 电动机额定电流 | JFY-713 | 0.5-10 | 5 | A | 这个参数可以直接长按Sel键设定。 |
F13 | 过载动作时间 | 0.1 – 60.0 | 3.0 | 秒 |
| ||
F23 | 缺相动作时间 | 0.1 – 20.0 OFF | 2.0 | 秒 |
| ||
附加功能类 | F61 | 上电延时 | 0 – 999 | 0 | 秒 | 通电若干秒后再吸合继电器，相当于一个时间继电器功能 | |
| End | 退出设置状态 | - | ||||
