厂家分体式电机综合保护器JFY-7702 及其应用
一、 产品概述
本产品是一款智能型电动机综合保护器，是传统热继电器的升级换代产品。该产品采用数字处理技术，数码管显示，分体式设计，通过外置的电流互感器检测电动机的三相负载电流，可以显示三相电流并根据电流判断是否存在过载、欠载、缺相、三相电流不平衡等故障。当发生上述故障时，接触器继电器断开，切断电动机电源，同时告警继电器闭合。
二、 技术特性
l 主要功能
1. 电流显示：可显示三相平均电流和A、B、C三相电流。
2. 过载保护：当发生过载时，切断电动机电源，有定时限和反时限两种动作方式，定时限时间可调，提供五条反时限曲线。
3. 欠载保护：当发生欠载时，切断电动机电源。
4. 缺相保护：当检测到缺相时，切断电动机电源，动作时间可调。
5. 三相不平衡保护：当检测到三相电流不平衡时，切断电动机电源，不平衡度动作点和动作时间可调。
6. 自动恢复功能：因故障切断电动机电源后，可以自动恢复若干次，次数和间隔时间可设置。
7. 故障电流锁定功能：因故障切断电动机电源后，锁定显示发生故障那一刻的电流，以便于分析故障原因。
8. 时间继电器功能：作为附加功能，内部集成了一个时间继电器。
l 技术指标
指 标 | 型 号 | 单位 | 说 明 | ||
JFY-7701 | JFY-7702 | JFY-7728 | |||
额定电流设定范围 | 1～100 | 1～30 | 3～90 | A |
|
电流量程 | 150 | 150 | 450 | A |
|
电流测量精度 | ±1% | - |
| ||
定时限保护动作时间 | 0.1～20 | 秒 |
| ||
反时限曲线 | 无 | 5条 | - |
| |
电源电压 | AC 220V | V |
| ||
触点容量 | 2A/440VAC | - | 纯阻性负载 | ||
使用环境 | 温度-30℃～70℃，湿度≤85%，无凝露 | - | |||
一、 操作指南

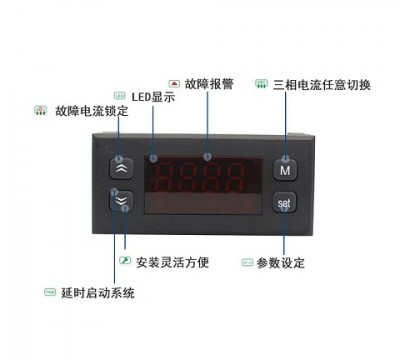

l 查看A、B、C三相电流
正常工作时显示的是三相平均电流，按 “S”键可以切换显示A、B、C三相电流。发生过载、欠载、缺相、三相不平衡等故障时显示电流闪烁，表示这是锁定在发生故障那一刻的电流（这时电动机已断电，实际电流为0）。
l 电动机额定电流值设置
长按“S”键2秒，数码管显示“设定”，用“5”或“6”键改变设定值（按住“5”或“6”键不放可连发），设置好后按“S”键退出设置状态。
l 告警（保护）状态恢复
发生过载、欠载、缺相或三相不平衡等告警时，会在显示屏上闪烁显示“过载”、“LSL”“缺相”、“IbA”等字样，继电器断开，并且锁定在断开状态。这时只要按“5”或“6”键即可从保护锁定状态恢复。
l 参数设置
在显示电流的状态下，长按“M”键5秒，进入参数设置状态，这时显示器上显示“Fxx”，其中xx是两位数字，表示参数代码。用“5”或“6”键可选择参数代码，按“S”键则显示该参数代码对应的参数值，这时再用“5”或“6”键即可对参数值进行设置，设置完成后按“S”键退出设置状态。设置过程中按“M”键表示放弃，退出但不保存设置值。
